Ersatzteilliste für Sealey Air Operated Grease Pump 12.5kg AK452X.V5
Detaillierte Ersatzteilliste und Explosionszeichnungen für die Sealey druckluftbetriebene Fettpumpe 12,5 kg (Modell AK452X.V5). Enthält Diagramme für Pumpen- und Wagenbaugruppen zur einfachen Identifizierung von Komponenten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als offizielle Ersatzteilliste für die druckluftbetriebene Fettpumpe Sealey AK452X.V5 (12,5 kg). Es enthält detaillierte Explosionszeichnungen und Stücklisten für die Pumpen- und Wagenbaugruppe, um die Identifizierung und Bestellung von Ersatzteilen zu erleichtern.
Pumpenbaugruppe
Die Pumpenbaugruppe umfasst alle internen Komponenten der Fettpumpe. Die Explosionszeichnung auf Seite 1 zeigt die Anordnung der Teile von 1 bis 60. Die zugehörige Tabelle auf Seite 2 listet jedes Teil mit der entsprechenden Artikelnummer und Menge auf.
Wagenbaugruppe

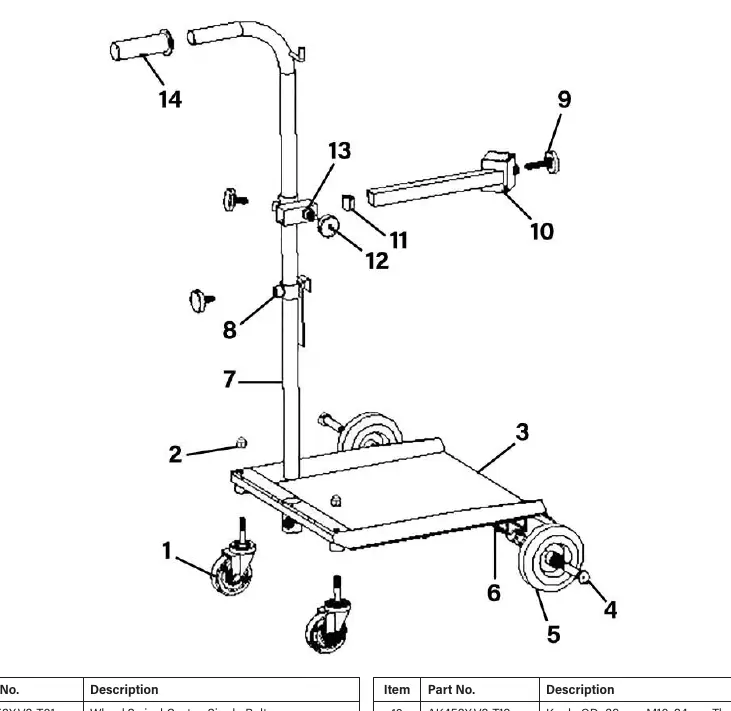

Die Wagenbaugruppe (Trolley Assembly) umfasst das Fahrgestell, die Räder und die Halterungen. Die Explosionszeichnung auf Seite 3 zeigt die Montage der Komponenten. Die Tabelle listet die Teile 1 bis 14 sowie weitere nicht abgebildete Zubehörteile wie den Hochdruck-Fettschlauch und die Fettpistole auf.
Sicherheit und Wartung
Ersatzteile müssen von einer fachkundigen Person eingebaut werden. Der Hersteller übernimmt keine Haftung für unsachgemäßen Gebrauch. Es gilt eine Garantie von 12 Monaten ab Kaufdatum.
Herstellerinformationen
Sealey
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie die Vollständigkeit der Teile anhand der Explosionszeichnung.
- Stellen Sie sicher, dass Ersatzteile von einer fachkundigen Person eingebaut werden.
- Prüfen Sie die Kompatibilität der Ersatzteile mit der Modellnummer AK452X.V5.
- Stellen Sie sicher, dass das Gerät für den vorgesehenen Zweck verwendet wird.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die nummerierten Einzelteile der Pumpen- und Wagenbaugruppe.
- Die Nummern in den Diagrammen entsprechen den Positionsnummern in den beigefügten Tabellen.
