Bedienungsanleitung für Batavia BT-NXF001 Akku-Druckreiniger

Schnellstartanleitung und Bedienungshinweise für den Batavia BT-NXF001 Akku-Druckreiniger. Erfahren Sie mehr über Montage, Druckeinstellungen, Wasserquellen und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Batavia BT-NXF001 ist ein akkubetriebener Druckreiniger für den privaten Gebrauch. Er bietet zwei Druckstufen (19/24 Bar) und kann Wasser aus Eimern, Kanälen oder Leitungen ansaugen. S. 1, 7, 8

Wichtigste Schritte

  • Montage der Lanze S. 7, 11
  • Wasseranschluss S. 7, 12

Erste Inbetriebnahme

  • Akku einsetzen, Schlauch in Wasserquelle hängen, Gerät auf Taillenhöhe halten, einschalten und ca. 30 Sekunden warten, bis Wasser fließt. S. 8, 12

Probleme und Lösungen

Kein Wasserfluss

Schlauch entlüften, Gerät tiefer halten (max 1,5m über Wasser).

S. 8, 12

Wartung und Reset

  • Filter reinigen S. 8, 13

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 18 VDC Betriebsspannung S. 9, 13
Druck 19 / 24 Bar Druckstufen I und II S. 9, 13

Wo es im PDF steht

  • Übersicht S. 2
  • Technische Daten S. 9, 13
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Batavia BT-NXF001 Akku-Druckreiniger Seite 1 Übersicht der Komponenten (Abb. A) Seite 2 Sprühmodi-Auswahl (Abb. G) Seite 3 Reinigung des Schlauchfilters (Abb. J) Seite 3

Wichtige Informationen aus der Anleitung

Der Batavia BT-NXF001 ist ein akkubetriebener Druckreiniger für den privaten Gebrauch. Er eignet sich zur Reinigung von Maschinen, Fahrzeugen, Gebäuden, Werkzeugen, Fassaden, Terrassen und Gartengeräten. Wichtig: Der Akku und das Ladegerät sind nicht im Lieferumfang enthalten. Das Gerät darf nicht bei Temperaturen unter 0 °C betrieben werden und sollte niemals trocken laufen.

Batavia BT-NXF001 Akku-Druckreiniger
Batavia BT-NXF001 Akku-Druckreiniger

Lieferumfang

  • Akku-Druckreiniger
  • Lanzenverlängerung
  • Kurze Lanze
  • Multi-Sprühdüse
  • Seifenflasche
  • Schlauch (5 m)
  • Regulierstopp

Montage

Montage der kurzen Lanze: Schieben Sie den Ring des Düsenadapters an der kurzen Lanze nach hinten, setzen Sie die Multi-Sprühdüse ein und schieben Sie den Ring wieder zurück. Richten Sie die Laschen an der Lanze mit den Aussparungen am Gerät aus, um sie zu befestigen.

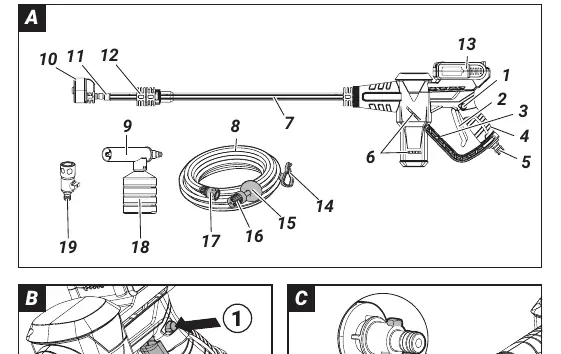

Übersicht der Komponenten (Abb. A)
Übersicht der Komponenten (Abb. A)

Montage der Lanzenverlängerung: Befestigen Sie die kurze Lanze an der Lanzenverlängerung und diese anschließend am Gerät. Achten Sie darauf, dass die Laschen korrekt in den Aussparungen einrasten.

Schlauchanschluss: Verbinden Sie die Schnellkupplung des Schlauchs mit dem Schlauchadapter am Gerät. Prüfen Sie den festen Sitz durch leichtes Ziehen am Schlauch.

Inbetriebnahme und Bedienung

Wasserquelle auswählen: Das Gerät kann Wasser aus Eimern, Wasserbeuteln, offenen Gewässern (Gräben, Kanäle, Seen) oder dem Trinkwassernetz (in Kombination mit einem Systemtrenner) ansaugen. Bei Verwendung von offenem Wasser muss der Filter weit vom Boden entfernt bleiben (ggf. Schwimmer verschieben).

Sprühmodi-Auswahl (Abb. G)
Sprühmodi-Auswahl (Abb. G)

Einschalten: Halten Sie den Sicherheitsschalter gedrückt und betätigen Sie gleichzeitig den Haupt-Ein-/Ausschalter.

Druckeinstellungen: Das Gerät verfügt über zwei Stufen: Stufe I (19 Bar) für leichte Reinigungsarbeiten und Bewässerung, Stufe II (24 Bar) für gründliche Reinigung. Der Eco-Modus (Stufe I) wird über den Druckeinstellschalter aktiviert.

Entlüftung: Vor Gebrauch muss die Luft aus dem Schlauch entfernt werden. Halten Sie das Gerät dazu auf Taillenhöhe (max. 1,5 m über der Wasserquelle) und schalten Sie es ein. Es kann bis zu 30 Sekunden dauern, bis Wasser fließt.

Reinigung und Wartung

Entfernen Sie vor allen Wartungsarbeiten den Akku. Nach der Verwendung mit Meerwasser muss das System mit Süßwasser gespült werden. Der Schlauchfilter sollte regelmäßig unter sauberem Wasser abgespült werden. Lagern Sie das Gerät und Zubehör an einem frostfreien Ort.

Reinigung des Schlauchfilters (Abb. J)
Reinigung des Schlauchfilters (Abb. J)

Praktische Hilfe

Typische Probleme

Gerät saugt kein Wasser an

Stellen Sie sicher, dass der Schlauch entlüftet ist und das Gerät maximal 1,5 m über der Wasserquelle gehalten wird.

Druck zu niedrig

Prüfen Sie, ob der Eco-Modus (Stufe I) aktiviert ist oder ob der Filter verstopft ist.

Schlauch lässt sich abziehen

Prüfen Sie die Schnellkupplung auf korrekten Sitz und ob die Verbindung eingerastet ist.

Vor der Verwendung

  • Akku vollständig geladen (nicht im Lieferumfang enthalten).
  • Schlauch auf Dichtheit prüfen.
  • Filter am Schlauchende auf Verschmutzungen prüfen.
  • Wasserquelle muss sauber sein (kein Schlamm/Korrosion).
  • Systemtrenner bei Anschluss an Trinkwassernetz verwenden.

Technische Daten in der Praxis

Wasserdurchfluss
160 / 170 L/H.

Abbildungen und Diagramme

  • Abb. A: Übersicht der Komponenten.
  • Abb. B: Ein-/Ausschaltvorgang.
  • Abb. G: Sprühmodi-Auswahl (0°, 15°, 25°, 40°, Jet).
  • Abb. J: Reinigung des Schlauchfilters.

Modellkompatibilität

  • Nur mit Batavia Maxxpack 18V Akkus kompatibel.
  • Bei Anschluss an Trinkwasser ist ein Systemtrenner nach EN 12729 Typ BA erforderlich.
