Bedienungsanleitung für Clarke Tiger 1800B Hochdruckreiniger

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Clarke Tiger 1800B Hochdruckreiniger. Lesen Sie das Dokument vor der ersten Inbetriebnahme vollständig durch. Der Hochdruckreiniger ist ausschließlich für den Außenbereich bestimmt. Tragen Sie bei der Arbeit stets Schutzkleidung und eine Schutzbrille. Achten Sie darauf, den Wasserstrahl niemals auf Personen, Tiere oder elektrische Geräte zu richten.

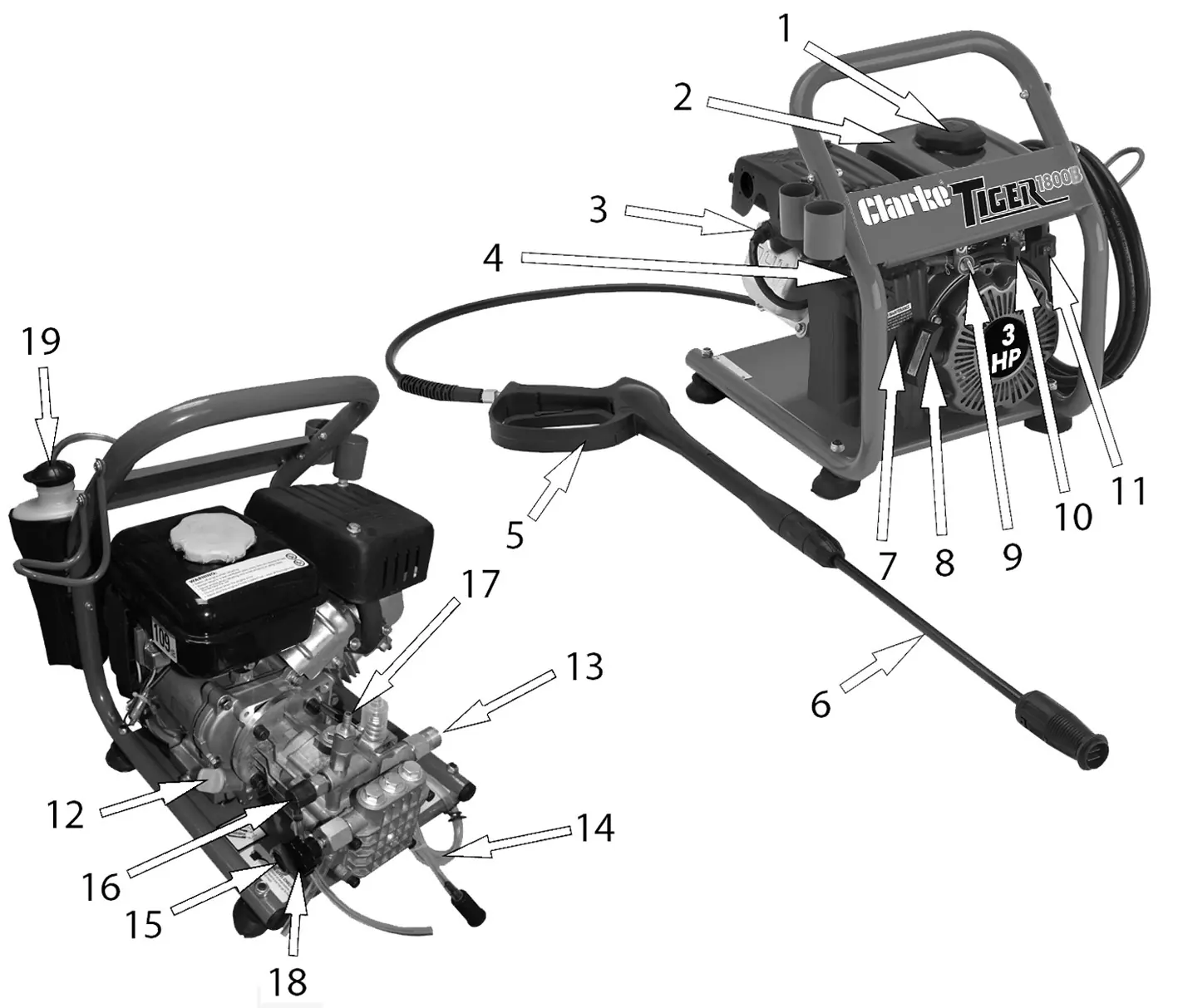

Produktübersicht

Der Hochdruckreiniger besteht aus folgenden Hauptkomponenten:

• Kraftstofftank und Tankdeckel
• Motor mit Ein-/Ausschalter
• Öleinfüllstutzen mit Messstab
• Wasseranschluss (Einlass) und Wasserauslass
• Pistole und Lanze
• Detergenzien-Schlauch
• Choke-Hebel und Drosselklappe

Auspacken und Montage

Stellen Sie nach dem Auspacken sicher, dass alle Teile vorhanden sind, einschließlich Hochdruckreiniger, Pistole, Lanze, Schläuche und Halterungen. Montieren Sie die Halterungen für den Schlauch, die Lanze und die Wasserflasche am Rahmen, indem Sie die mitgelieferten Schrauben, Muttern und Unterlegscheiben verwenden.

Anschluss der Wasserversorgung

Schließen Sie einen hochwertigen Wasserschlauch an den Einlass an. Verwenden Sie bei Anschluss an das öffentliche Trinkwassernetz zwingend einen Systemtrenner (Rückflussverhinderer). Das Gerät kann auch Wasser aus einem drucklosen Behälter (z. B. Regentonne) ansaugen; hierfür ist das spezielle Verfahren zur Wasseransaugung (siehe Abschnitt Wasseransaugung) zu befolgen.

Inbetriebnahme

1. Stellen Sie sicher, dass die Wasserzufuhr vollständig geöffnet ist.
2. Stellen Sie den Choke-Hebel auf die Position START.

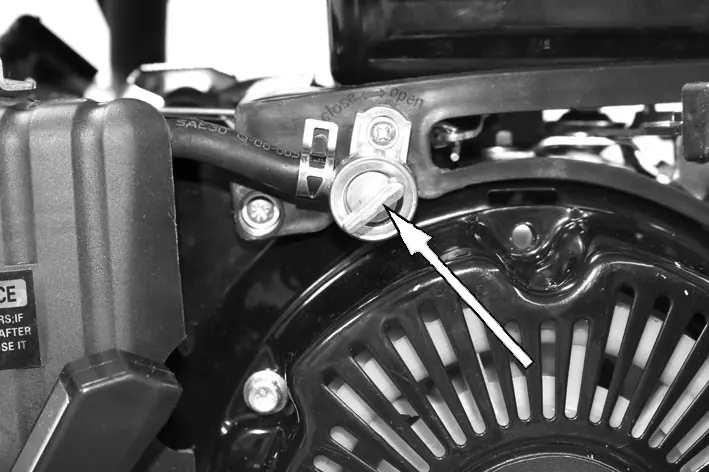

3. Stellen Sie das Kraftstoffventil auf ON.
4. Schieben Sie den Drosselhebel (Throttle) zu 3/4 nach links.
5. Schalten Sie den Motor ein (Position I).

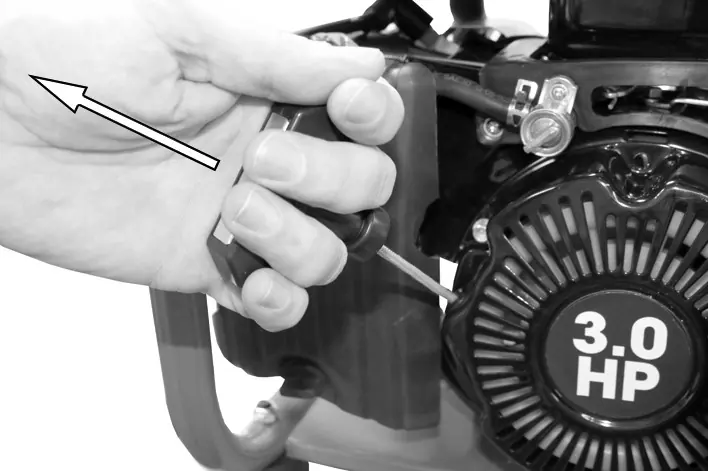

6. Ziehen Sie am Starterseil, bis Sie Widerstand spüren, und ziehen Sie dann kräftig durch.
7. Sobald der Motor läuft, stellen Sie den Choke-Hebel auf RUN.
8. Entsperren Sie die Pistole und betätigen Sie den Abzug.

Wartung und Pflege

Regelmäßige Wartung ist für die Langlebigkeit des Geräts entscheidend:

• Motoröl: Prüfen Sie den Ölstand vor jedem Gebrauch. Verwenden Sie SAE10W-30 Öl.
• Luftfilter: Reinigen Sie das Filterelement regelmäßig in warmem Wasser mit mildem Reinigungsmittel, trocknen Sie es und benetzen Sie es leicht mit sauberem Motoröl.
• Kraftstoffsieb: Reinigen Sie das Sieb im Tank regelmäßig von Verunreinigungen.
• Zündkerze: Prüfen Sie den Zustand und den Elektrodenabstand (0,7 - 0,8 mm).
• Düse: Reinigen Sie die Düse bei Verstopfungen mit dem mitgelieferten Werkzeug.

Fehlerbehebung

Bei Problemen wie Startschwierigkeiten prüfen Sie zuerst den Kraftstoffstand, den Ölstand und ob der Zündkerzenstecker fest sitzt. Bei mangelndem Druck prüfen Sie die Düse auf Verstopfungen, den Wasserfilter auf Verschmutzung oder ob sich Luft im System befindet. Bei Wasserlecks am Pumpenauslass prüfen Sie die Anschlüsse.
