Bedienungsanleitung für Michelin MPX 17EH, MPX 19EH, MPX 22EH, MPX 25EH Hochdruckreiniger

Detaillierte Bedienungsanleitung für die Michelin Hochdruckreiniger-Serie MPX. Erfahren Sie alles über die sichere Montage, Inbetriebnahme, Reinigung, Wartung und Fehlerbehebung für die Modelle MPX 17EH, 19EH, 22EH und 25EH.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Michelin Hochdruckreiniger wird durch Anschließen an Wasser und Strom, Entlüften des Systems über die Pistole und Einschalten am Hauptschalter (H) in Betrieb genommen. Achten Sie darauf, das Gerät niemals trocken laufen zu lassen. S. 12, 13

Wichtigste Schritte

  • Inbetriebnahme S. 13

Erste Inbetriebnahme

  • Wasser anschließen, Pistole entriegeln, Abzug betätigen, um Luft abzulassen, dann Gerät einschalten. S. 13

Probleme und Lösungen

Pumpe erreicht keinen Druck

Düse reinigen, Filter reinigen, Luft ablassen.

S. 14

Wartung und Reset

  • Düse mit Werkzeug (C1) reinigen, Filter (L) regelmäßig prüfen. S. 13

Technische Daten

Parameter Wert Hinweis Seiten
Leistung (MPX 17EH) 1.7 kW Elektrische Leistungsaufnahme S. 16
Maximaler Druck (MPX 25EH) 17 MPa Maximaler Arbeitsdruck S. 16

Wo es im PDF steht

  • Sicherheitshinweise S. 7, 8, 9, 10
  • Montage und Bedienung S. 3, 4, 5, 6
  • Technische Daten S. 16
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Komponenten (Fig. 1) Seite 3 Montageschritte (Fig. 2) Seite 4

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Michelin Hochdruckreiniger-Modelle MPX 17EH, MPX 19EH, MPX 22EH und MPX 25EH. Sie enthält alle notwendigen Informationen für den sicheren Betrieb, die Montage und die Wartung des Geräts. Bitte lesen Sie die Sicherheitshinweise vor der ersten Inbetriebnahme sorgfältig durch.

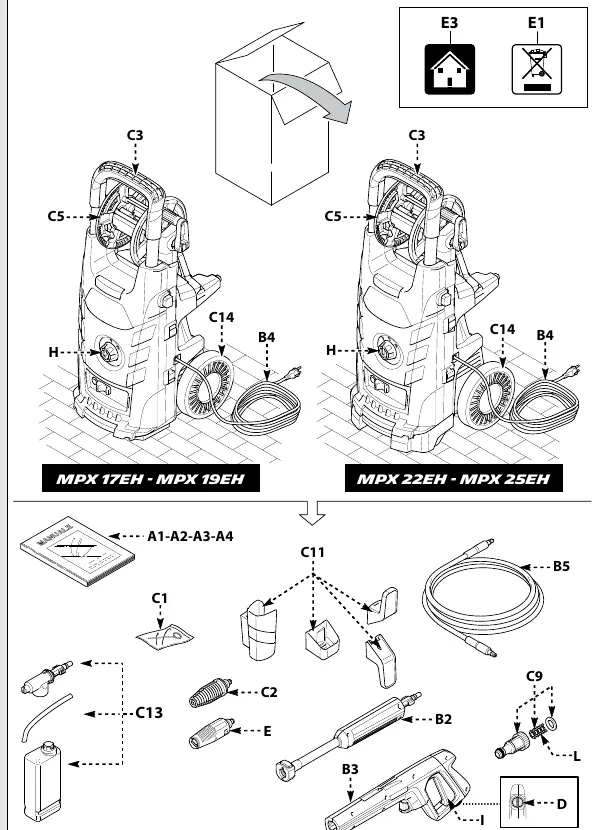

Übersicht der Komponenten (Fig. 1)
Übersicht der Komponenten (Fig. 1)

Sicherheitshinweise

Der Betrieb des Hochdruckreinigers erfordert Vorsicht. Beachten Sie folgende wichtige Regeln:

  • Richten Sie den Wasserstrahl niemals auf Personen, Tiere, elektrische Geräte oder das Gerät selbst.
  • Verwenden Sie das Gerät nicht bei Regen im Freien.
  • Berühren Sie Stecker oder Steckdose niemals mit nassen Händen.
  • Verwenden Sie keine brennbaren oder giftigen Flüssigkeiten.
  • Stellen Sie sicher, dass das Gerät auf einem festen, stabilen Untergrund steht.
  • Trennen Sie das Gerät vor Wartungsarbeiten oder bei Nichtgebrauch immer vom Stromnetz.
  • Verwenden Sie nur Original-Ersatzteile und Zubehör.

Montage und Installation

Das Gerät wird teilweise vormontiert geliefert. Die Montage erfolgt gemäß den Abbildungen in der Anleitung (Fig. 2). Stellen Sie sicher, dass alle Verbindungen fest sitzen. Vor dem Anschluss an die Wasserversorgung muss der Wasserfilter (L) überprüft werden. Das Gerät darf nur an eine Wasserversorgung angeschlossen werden, die den geltenden Vorschriften entspricht.

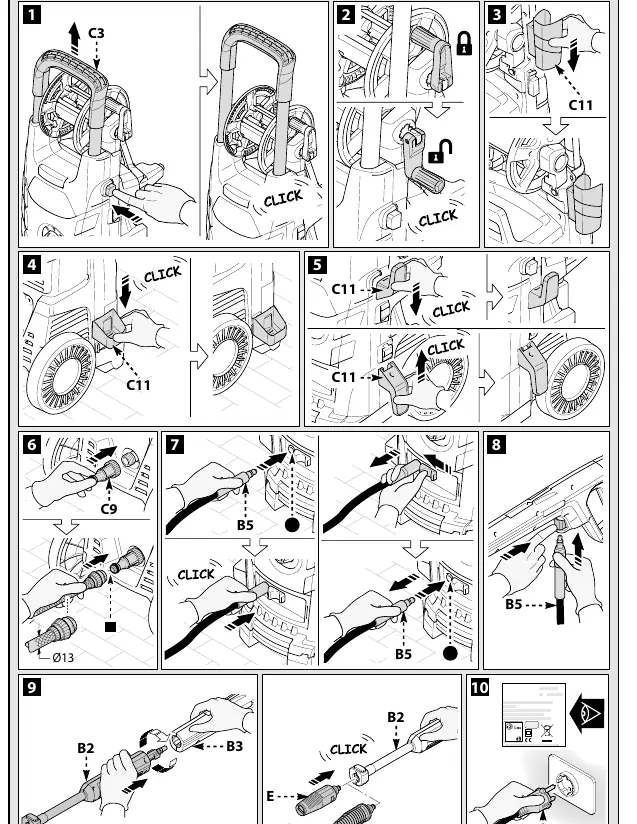

Montageschritte (Fig. 2)
Montageschritte (Fig. 2)

Inbetriebnahme und Bedienung

Vor dem Starten des Geräts:

  1. Schließen Sie den Wasserzulauf an und öffnen Sie den Hahn vollständig.
  2. Entriegeln Sie die Sicherheitsverriegelung (D) an der Pistole.
  3. Betätigen Sie den Abzug der Pistole für einige Sekunden, um die Luft aus dem System zu lassen.
  4. Schalten Sie das Gerät über den Schalter (H) ein.

Bei Modellen mit TSS-System (Total Stop System) schaltet der Motor automatisch ab, wenn der Abzug der Pistole losgelassen wird.

Reinigung und Wartung

Regelmäßige Wartung verlängert die Lebensdauer des Geräts:

  • Düse reinigen: Entfernen Sie Schmutzablagerungen mit dem mitgelieferten Werkzeug (C1).
  • Filter reinigen: Überprüfen und reinigen Sie den Wasserfilter (L) vor jedem Gebrauch.
  • Lagerung: Entleeren Sie das Gerät vollständig, bevor Sie es an einem frostfreien Ort lagern.

Technische Daten

Die technischen Daten variieren je nach Modell (MPX 17EH bis 25EH). Wichtige Parameter umfassen Durchflussrate, Arbeitsdruck, Leistungsaufnahme und Schutzklasse (IPX5). Detaillierte Werte finden Sie in der Tabelle am Ende der Anleitung.

Praktische Hilfe

Typische Probleme

Pumpe erreicht nicht den Arbeitsdruck

Düse prüfen/reinigen, Wasserfilter reinigen, Luft aus dem System lassen, Wasserzufuhr prüfen.

Motor brummt, startet aber nicht

Netzspannung prüfen, Verlängerungskabel prüfen, ggf. autorisierten Kundendienst kontaktieren.

Wasserleckagen

Dichtungen prüfen lassen, Sicherheitsventil prüfen lassen.

Kein Reinigungsmittel wird angesaugt

Düse auf Niederdruck einstellen, Reinigungsmittel verdünnen, Originalschlauch verwenden.

Vor der Verwendung

  • Prüfen Sie, ob das Gerät auf einem stabilen Untergrund steht.
  • Stellen Sie sicher, dass der Wasserfilter sauber ist.
  • Überprüfen Sie alle Schlauchverbindungen auf Dichtheit.
  • Entlüften Sie das System vor dem Einschalten.
  • Stellen Sie sicher, dass die Stromversorgung den Angaben auf dem Typenschild entspricht.

Technische Daten in der Praxis

Durchflussrate
Wassermenge, die pro Minute durch das Gerät fließt (l/min).
Maximaler Druck
Der höchste vom Gerät erzeugte Wasserdruck (MPa).
Schutzklasse
Gibt den Schutz gegen Wasser und Fremdkörper an (hier IPX5).

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Komponenten und Lieferumfang.
  • Fig. 2: Montageanleitung für Zubehör und Anschlüsse.
  • Fig. 3: Einstellung der Düse und Reinigungsmittelzufuhr.
  • Fig. 4: Bedienung des Geräts (Start/Stopp).
  • Fig. 5: Wartungsschritte und Lagerung.

Modellkompatibilität

  • Nur für den Hausgebrauch bestimmt (E3-Symbol).
  • Nicht für den gewerblichen Einsatz geeignet.
  • Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
