Bedienungsanleitung Hochdruckreiniger Yard Force EW U13

Erfahren Sie, wie Sie Ihren Yard Force EW U13 Hochdruckreiniger sicher montieren, bedienen und warten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, technische Daten, Anleitungen zur Fehlerbehebung und Wartungstipps.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bauteile (Fig. A) Seite 2 Montage des Hochdruckschlauchs (Fig. C, D, E) Seite 3 Wasseranschluss (Fig. G, H, I) Seite 3 Ein-/Ausschalten und Bedienung (Fig. K, L) Seite 3 Reinigung der Düse (Fig. O) Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die offizielle Bedienungsanleitung für den Yard Force EW U13 Hochdruckreiniger. Es enthält alle notwendigen Anweisungen für den sicheren Betrieb, die Montage, die Wartung und die Fehlerbehebung. Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise, um Verletzungen oder Schäden am Gerät zu vermeiden.

Produktbeschreibung und Lieferumfang

Der Hochdruckreiniger besteht aus dem Hauptgerät, einer Sprühpistole, einem Lanzenrohr, einer Düse und einem Kupplungselement für den Wasseranschluss. Überprüfen Sie nach dem Auspacken, ob alle Teile vorhanden und unbeschädigt sind.

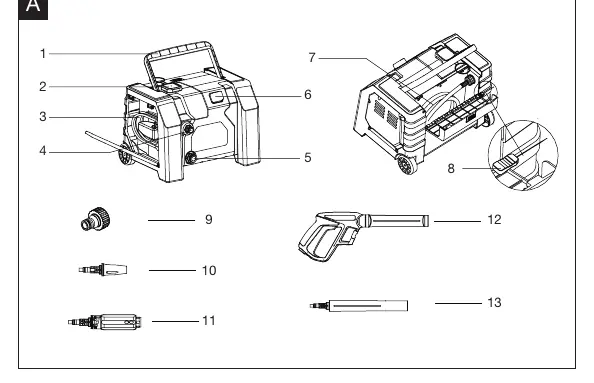

Übersicht der Bauteile (Fig. A)
Übersicht der Bauteile (Fig. A)

Montage und Installation

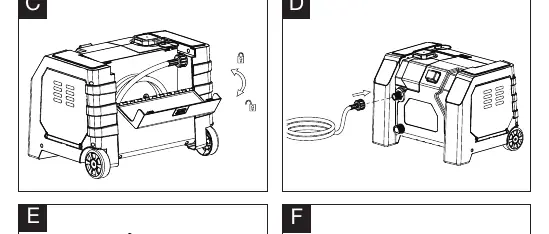

Montage des Hochdruckschlauchs (Fig. C, D, E)
Montage des Hochdruckschlauchs (Fig. C, D, E)

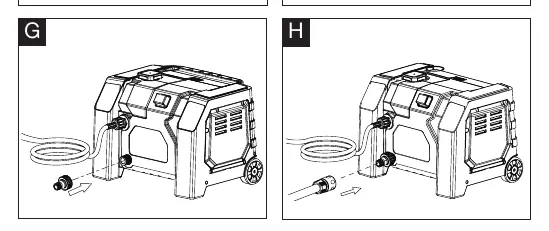

Wasseranschluss (Fig. G, H, I)
Wasseranschluss (Fig. G, H, I)
  • Hochdruckschlauch: Schrauben Sie den Hochdruckschlauch fest an den Auslass des Geräts.
  • Sprühpistole: Verbinden Sie den Hochdruckschlauch mit der Sprühpistole, indem Sie den Knopf in der Nähe des Abzugs drücken und den Schlauch einführen.
  • Lanze: Installieren Sie das Lanzenrohr und die gewünschte Düse an der Sprühpistole.
  • Wasseranschluss: Installieren Sie den Adapter am Wassereinlass und schließen Sie einen Gartenschlauch an. Ein Rückflussverhinderer (gemäß EN 12729 Typ BA) ist zwingend erforderlich, wenn das Gerät an die Trinkwasserleitung angeschlossen wird.
  • Stromanschluss: Nehmen Sie das Netzkabel aus dem Gehäuse und schließen Sie es an eine Steckdose an.

Inbetriebnahme und Bedienung

Stellen Sie das Gerät auf einen flachen Untergrund. Öffnen Sie den Wasserhahn vollständig. Schalten Sie das Gerät am ON/OFF-Schalter ein. Entriegeln Sie die Sicherheitsverriegelung an der Sprühpistole und betätigen Sie den Abzug, bis ein gleichmäßiger Wasserstrahl austritt.

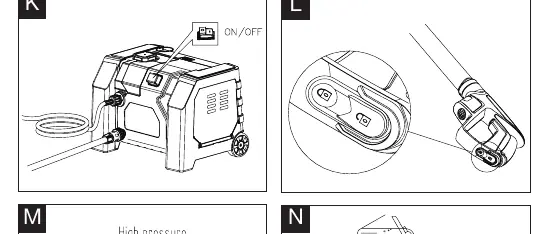

Ein-/Ausschalten und Bedienung (Fig. K, L)
Ein-/Ausschalten und Bedienung (Fig. K, L)

Entlüftung: Sollte sich Luft im System befinden, entfernen Sie den Gartenschlauch, öffnen Sie den Wasserhahn, bis Wasser ohne Blasen austritt, und schließen Sie den Schlauch wieder an. Schalten Sie das Gerät ein und aus, während Sie den Abzug betätigen, um den Druck abzulassen.

Wartung und Reinigung

Reinigung der Düse (Fig. O)
Reinigung der Düse (Fig. O)
  • Reinigung: Wischen Sie das Gerät mit einem leicht feuchten Tuch ab. Verwenden Sie keinen Hochdruckstrahl zur Reinigung des Gehäuses.
  • Düse: Reinigen Sie die Hochdruckdüse bei Bedarf mit der mitgelieferten Nadel.
  • Wasserfilter: Entfernen Sie den Adapter am Wassereinlass, entnehmen Sie den Filter und spülen Sie ihn unter fließendem Wasser ab, um Ablagerungen zu entfernen.

Fehlerbehebung

Bei Problemen wie "Motor läuft nicht" prüfen Sie den ON/OFF-Schalter, den Netzstecker und die Steckdose. Wenn der Druck zu niedrig ist, kontrollieren Sie die Wasserzufuhr auf Knicke, reinigen Sie den Wasserfilter oder stellen Sie sicher, dass die Düse auf Hochdruck eingestellt ist.

Sicherheitshinweise

Richten Sie den Wasserstrahl niemals auf Personen, Tiere, elektrische Geräte oder das Gerät selbst. Tragen Sie geeignete Schutzkleidung. Verwenden Sie das Gerät nicht bei Regen und halten Sie es von brennbaren Flüssigkeiten fern. Trennen Sie das Gerät bei Nichtgebrauch oder Wartungsarbeiten immer vom Stromnetz.

Praktische Hilfe

Typische Probleme

Motor läuft nicht

Prüfen Sie, ob der Schalter auf ON steht, der Stecker eingesteckt ist, die Steckdose funktioniert oder der thermische Überlastschutz ausgelöst hat.

Gerät erreicht keinen hohen Druck

Prüfen Sie die Wasserzufuhr auf Knicke, reinigen Sie den Wasserfilter, stellen Sie sicher, dass die Düse auf Hochdruck steht, oder entlüften Sie das System.

Reinigungsmittel wird nicht angesaugt

Prüfen Sie, ob der Behälter leer ist, die Anschlüsse fest sitzen oder der Saugschlauch verstopft ist.

Vor der Verwendung

  • Sichtprüfung des Geräts auf Schäden.
  • Sicherstellen, dass alle Teile fest montiert sind.
  • Dichtheit der Wasseranschlüsse und des Hochdruckschlauchs prüfen.
  • Gerät auf flachem Untergrund aufstellen.
  • Wasserhahn vollständig öffnen.

Technische Daten in der Praxis

Eingangsleistung
1800 W - Leistungsaufnahme des Motors.
Arbeitsdruck
9 MPa - Normaler Betriebsdruck für Reinigungsarbeiten.
Maximaler Druck
13.5 MPa - Maximal zulässiger Druck des Systems.
Durchflussrate
4.83 l/min - Wassermenge pro Minute.

Abbildungen und Diagramme

  • Fig. A: Übersicht der Bauteile (Griff, Flasche, Schalter, Anschlüsse).
  • Fig. C-J: Montageanleitung für Schlauch, Lanze, Wasseranschluss und Stromkabel.
  • Fig. K-L: Inbetriebnahme (Schalter, Entriegelung der Pistole).
  • Fig. M: Hochdruckbetrieb und Rückstoßhinweis.
  • Fig. O: Reinigung der Düse mit der Nadel.

Modellkompatibilität

  • Nicht für den Anschluss an Trinkwasserleitungen ohne Rückflussverhinderer geeignet.
  • Verwenden Sie nur vom Hersteller empfohlene Ersatzteile und Zubehör.
  • Nicht für gewerbliche oder industrielle Zwecke konzipiert.
