Bedienungsanleitung für Topmaq 18-08-MCF1000 Holzdrehbank
Umfassende Bedienungsanleitung für die Topmaq 18-08-MCF1000 Holzdrehbank. Enthält wichtige Sicherheitshinweise, technische Daten, Montageanleitungen, Betriebsschritte für Spindeldrehen und Schalendrehen sowie Wartungstipps und...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Topmaq 18-08-MCF1000 ist eine Holzdrehbank mit 550W Motor, 1000mm Spitzenweite und 350mm Spitzenhöhe. Sie ist für das Drehen von Holzwerkstücken konzipiert und verfügt über eine Schleifscheibenfunktion. S. 2
Wichtigste Schritte
- Geschwindigkeit einstellen S. 7
- Werkstück für Spindeldrehen vorbereiten S. 7
Erste Inbetriebnahme
- Auspacken und Montage prüfen S. 5, 6
- Erdung sicherstellen S. 4
Probleme und Lösungen
Motor oder Spindel blockiert
Reduzieren Sie die Schnitttiefe oder prüfen Sie den Riemen.
S. 12Wartung und Reset
- Tägliche Reinigung S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motorleistung | 550W | Leistungsaufnahme des Motors | S. 2 |
| Spitzenweite | 1000 mm | Maximale Werkstücklänge | S. 2 |
Wo es im PDF steht
- Technische Daten S. 2
- Sicherheitshinweise S. 2, 3
- Montage/Teileliste S. 6, 13
- Betriebsanleitung S. 7, 8, 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Topmaq 18-08-MCF1000 Holzdrehbank. Vor der ersten Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Die Maschine ist ausschließlich für den Innenbereich bestimmt und darf nicht in feuchten Umgebungen oder bei Regen verwendet werden.
Technische Daten
- Motorleistung: 550W
- Spitzenweite: 1000 mm
- Spitzenhöhe (Swing over bed): 350 mm
- Spindeldrehzahl (3 Stufen): 750-2600 U/min (50Hz) / 890-3050 U/min (60Hz)
- Spindelaufnahme: MT2
- Reitstockaufnahme: MT2
- Schleifscheibendurchmesser: 204 mm
- Planscheibendurchmesser: 152 mm
Sicherheitshinweise
Der Betrieb der Drehbank erfordert geschultes Personal. Tragen Sie stets eine Schutzbrille und einen Gesichts- oder Staubschutz. Betreiben Sie die Maschine nicht unter Einfluss von Medikamenten, Alkohol oder bei Müdigkeit. Achten Sie darauf, dass der Arbeitsbereich sauber und gut beleuchtet ist. Entfernen Sie vor dem Einschalten alle Einstellschlüssel und Werkzeuge.
Montage und Lieferumfang
Überprüfen Sie nach dem Auspacken den Lieferumfang anhand der Teileliste. Stellen Sie sicher, dass alle Teile vorhanden und unbeschädigt sind, bevor Sie die Maschine anschließen. Die Maschine muss während des Betriebs geerdet sein. Verwenden Sie nur empfohlene Zubehörteile.
Betrieb
Geschwindigkeitseinstellung: Lösen Sie die Schraube am Riemengehäuse und passen Sie die Riemenposition an, um die Drehzahl zu ändern.
Spindeldrehen: Markieren Sie die Mitte des Werkstücks. Verwenden Sie einen Mitnehmer (Spur Center) im Spindelstock und einen mitlaufenden Körner (Live Center) im Reitstock. Achten Sie darauf, das Werkstück sicher zwischen den Spitzen zu fixieren, ohne übermäßigen Druck auszuüben.

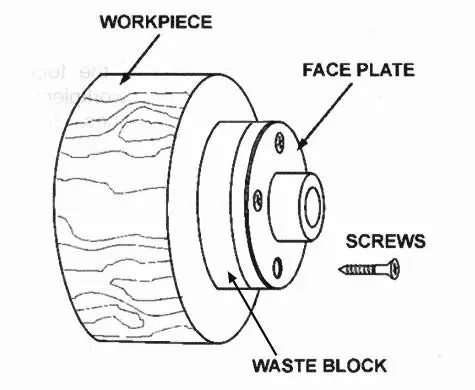

Schalendrehen: Verwenden Sie eine Planscheibe oder ein Spannfutter. Beginnen Sie mit dem Schruppen der Außenseite, bevor Sie das Innere bearbeiten.
Schleifscheibe: Halten Sie einen maximalen Abstand von 1/16 Zoll zwischen Tisch und Schleifscheibe ein.
Wartung
Reinigen Sie die Maschine täglich, um Rostbildung durch Feuchtigkeit im Holz zu vermeiden. Überprüfen Sie regelmäßig den Antriebsriemen auf Verschleiß und ziehen Sie alle Schrauben und Muttern nach. Die Lager sind wartungsfrei. Unlackierte Metalloberflächen sollten mit Wachs geschützt werden.
Fehlerbehebung
Bei Problemen wie blockierendem Motor, übermäßiger Vibration oder wenn Werkzeuge haken, konsultieren Sie die Fehlerbehebungstabelle in der Anleitung. Häufige Ursachen sind zu tiefe Schnitte, falsche Riemenspannung, stumpfe Werkzeuge oder eine unebene Aufstellfläche.
Praktische Hilfe
Typische Probleme
Motor oder Spindel blockiert oder startet nicht
Reduzieren Sie die Schnitttiefe, prüfen Sie die Riemenspannung oder ersetzen Sie den Riemen/das Lager.
Übermäßige Vibration
Prüfen Sie das Werkstück auf Unwucht, ersetzen Sie verschlissene Lager/Riemen oder stellen Sie die Drehbank auf eine ebene Fläche.
Werkzeug hakt oder gräbt sich ein
Schärfen Sie die Werkzeuge, korrigieren Sie die Höhe der Werkzeugauflage oder positionieren Sie diese näher am Werkstück.
Reitstock bewegt sich unter Druck
Ziehen Sie die Nockenmutter nach oder reinigen Sie die Kontaktflächen von Öl und Fett.
Vor der Verwendung
- Lesen Sie das gesamte Handbuch.
- Tragen Sie Schutzbrille und Gehörschutz.
- Prüfen Sie, ob alle Teile vorhanden sind.
- Stellen Sie sicher, dass die Maschine korrekt geerdet ist.
- Überprüfen Sie das Werkstück auf Risse oder Knoten.
- Stellen Sie die Werkzeugauflage korrekt ein.
- Entfernen Sie alle Einstellschlüssel.
Technische Daten in der Praxis
- Spitzenweite 1000 mm
- Maximale Länge des Werkstücks, das zwischen Spindelstock und Reitstock eingespannt werden kann.
- Swing over bed 350 mm
- Maximaler Durchmesser des Werkstücks, das über dem Maschinenbett gedreht werden kann.
- MT2 Aufnahme
- Morsekegel-Größe 2 für die Aufnahme von Mitnehmern und Körnern.
Abbildungen und Diagramme

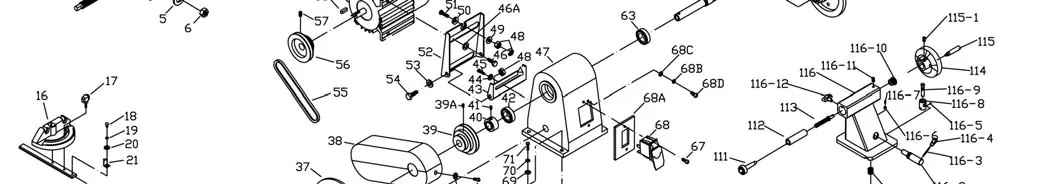

- Die Explosionszeichnung auf Seite 13 zeigt die detaillierte Anordnung aller Komponenten für die Montage.

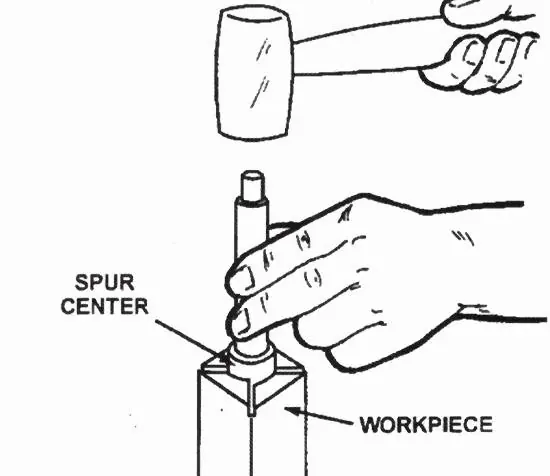

- Die Abbildungen auf Seite 7 und 8 verdeutlichen die korrekte Vorbereitung des Werkstücks und die Verwendung des Mitnehmers.

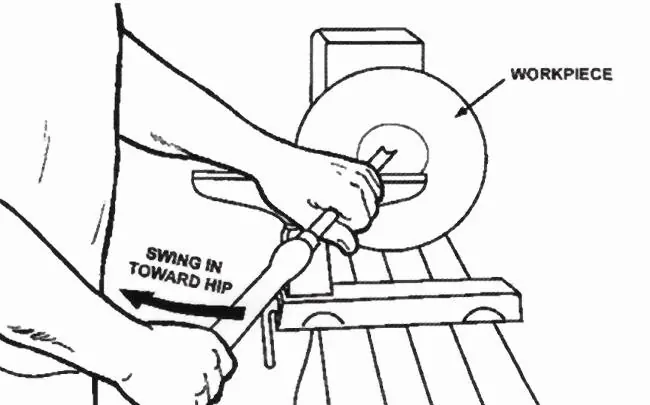

- Die Abbildung auf Seite 10 zeigt die korrekte Handhaltung beim Schalendrehen.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Verwenden Sie nur Zubehör, das für diese Maschine empfohlen wird.
- Stellen Sie sicher, dass die Stromquelle der Angabe auf dem Typenschild entspricht.
