Ersatzteilliste für Topmaq 13-51MM Rohrbieger
Detaillierte Ersatzteilliste und Explosionszeichnungen für den manuellen Rohrbieger Topmaq 13-51MM. Identifizieren Sie Bauteile für Wartung und Reparatur anhand der beiliegenden Diagramme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Ersatzteilliste
Dieses Dokument enthält detaillierte Explosionszeichnungen und eine vollständige Auflistung der Ersatzteile für den manuellen Rohrbieger Topmaq 13-51MM. Es dient als Referenz für die Identifizierung von Komponenten bei Wartungs- oder Reparaturarbeiten.
Hauptbaugruppe (Abbildung 1)

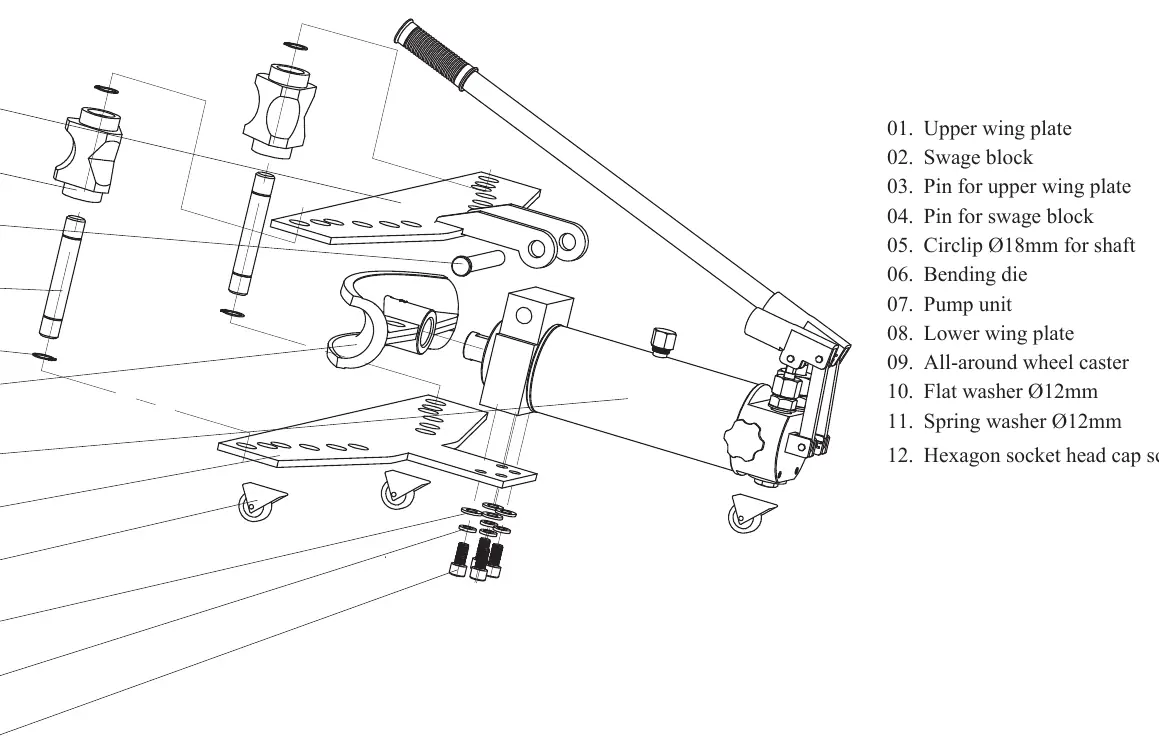

Die erste Abbildung zeigt den Aufbau des Hauptrahmens und der Biegevorrichtung. Zu den wesentlichen Komponenten gehören:
- 01. Obere Flügelplatte
- 02. Biegeblock
- 06. Biegeform
- 07. Pumpeneinheit
- 08. Untere Flügelplatte
Pumpeneinheit (Abbildung 2)

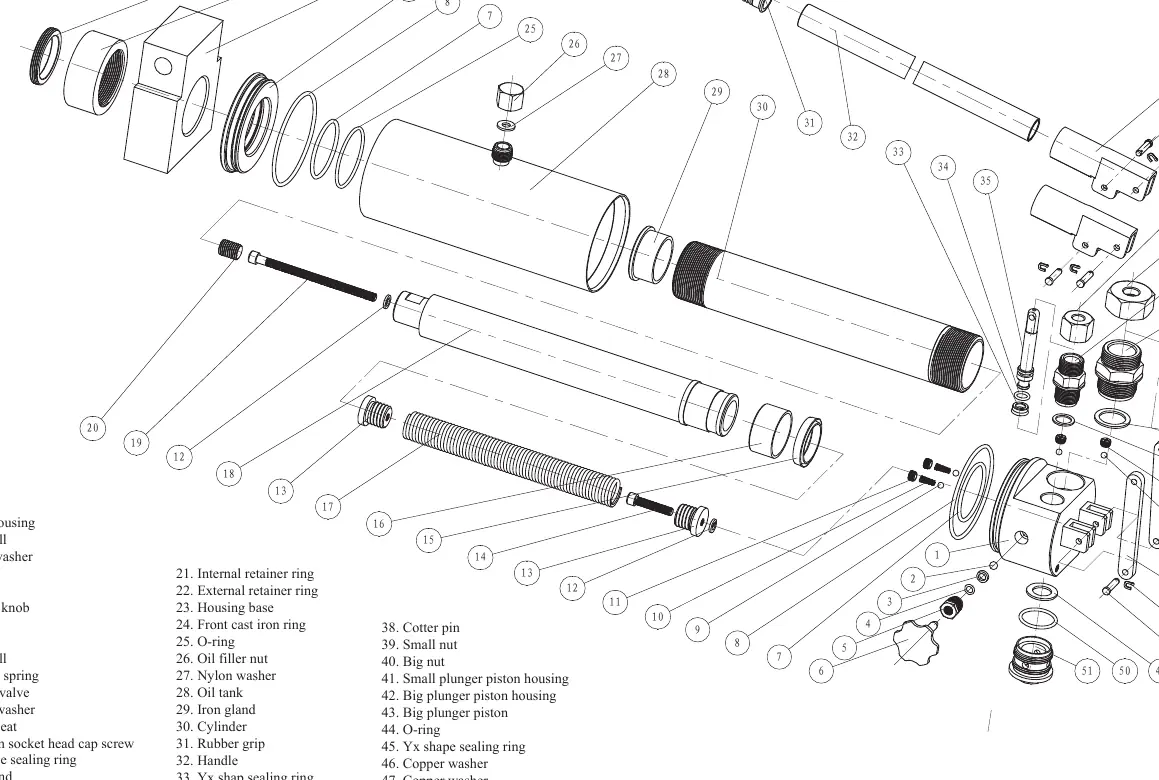

Die zweite Abbildung detailliert die interne Struktur der Pumpeneinheit. Achten Sie bei der Wartung besonders auf die Dichtungen und Kleinteile:
- 01. Pumpengehäuse
- 02. Stahlkugel
- 18. Kolben
- 28. Öltank
- 30. Zylinder
- 43. Großer Kolben
Wartung und Instandhaltung
Bei Undichtigkeiten oder Funktionsstörungen der Pumpe sollten die O-Ringe (z.B. 04, 08, 44) und Dichtungen (z.B. 03, 27, 46) auf Verschleiß geprüft werden. Stellen Sie sicher, dass alle Schrauben (z.B. 14, 19, 20) fest angezogen sind, um die Stabilität des Geräts zu gewährleisten.
Praktische Hilfe
Typische Probleme
Prüfen Sie die Stahlkugeln (02, 09) und die Federn (10, 12) in der Pumpeneinheit auf korrekten Sitz und Verschmutzung.
Überprüfen Sie alle O-Ringe (04, 08, 44) und Dichtungen (03, 27, 46) auf Risse oder Beschädigungen.
Vor der Verwendung
- Prüfen Sie, ob alle Schrauben und Muttern fest angezogen sind.
- Stellen Sie sicher, dass der Biegeblock korrekt montiert ist.
- Kontrollieren Sie die Pumpeneinheit auf sichtbare Leckagen.
- Stellen Sie sicher, dass der Griff (32) fest sitzt.
