Bedienungsanleitung für Topmaq Benzinmotor 154F-192F

Umfassender Leitfaden für den Betrieb und die Wartung der Topmaq Benzinmotoren-Serie 154F bis 192F. Enthält Anweisungen zu Inbetriebnahme, Ölwechsel, Kraftstoff, Sicherheit und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Motor wird ohne Öl geliefert. Vor dem ersten Start muss unbedingt Öl eingefüllt werden, da sonst irreparable Schäden entstehen, die nicht von der Garantie abgedeckt sind. S. 2, 4

Wichtigste Schritte

  • Ölstand prüfen S. 7
  • Motor starten S. 5

Erste Inbetriebnahme

  • Öl einfüllen, Kraftstoff einfüllen, Choke setzen, Gashebel auf 1/3, Zündung ON, Starter ziehen. S. 5, 7

Probleme und Lösungen

Motor startet nicht

Kraftstoff prüfen, Choke prüfen, Zündkerze reinigen/ersetzen.

S. 6

Wartung und Reset

  • Ölwechsel alle 50 Stunden, Zündkerze jährlich ersetzen. S. 8

Technische Daten

Parameter Wert Hinweis Seiten
Ölkapazität 0,4L - 1,1L Abhängig vom Modell. S. 12
Zündkerzenabstand 0,6-0,8mm Abstand der Elektroden. S. 12

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 4
  • Bedienelemente S. 3
  • Wartungstabelle S. 8
  • Technische Daten S. 12
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente Seite 3 Ölviskositäts-Diagramm Seite 6 Ölstand prüfen Seite 7 Wartungsplan Seite 8 Batterieanschluss Seite 10 Technische Spezifikationen Seite 11

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für eine Reihe von Topmaq Benzinmotoren (Modelle 154F bis 192F). Wichtig: Der Motor wird ohne Öl geliefert. Wenn Sie den Motor ohne Öl starten, wird er irreparabel beschädigt und die Garantie erlischt. Lesen Sie vor der Inbetriebnahme unbedingt alle Sicherheitshinweise, insbesondere zu brennbaren Kraftstoffen, Kohlenmonoxid-Gefahren und heißen Oberflächen.

Beschreibung des Motors

Machen Sie sich mit den Bedienelementen vertraut:

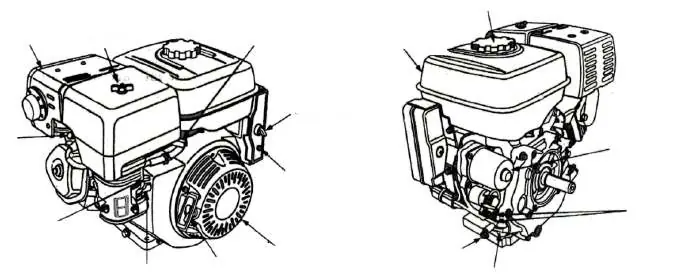

Übersicht der Bedienelemente
Übersicht der Bedienelemente
  • Luftfilter und Schalldämpfer: Regelmäßig auf Ablagerungen prüfen.
  • Kraftstoffhahn und Choke-Hebel: Wichtig für den Startvorgang.
  • Gashebel: Steuert die Motordrehzahl.
  • Ölmessstab: Zur Kontrolle des Ölstands.
  • Zündkerze: Muss für den Betrieb korrekt installiert sein.

Inbetriebnahme

Befolgen Sie diese Schritte für einen sicheren Start:

Batterieanschluss
Batterieanschluss

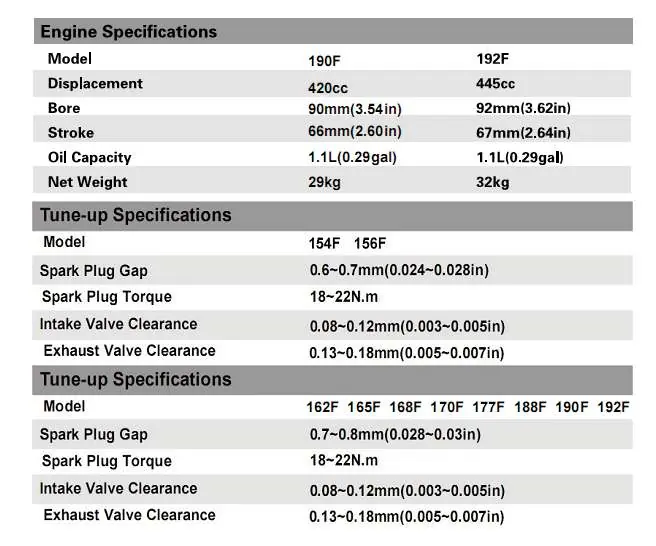

Technische Spezifikationen
Technische Spezifikationen
  1. Ölstand prüfen: Stellen Sie sicher, dass der Motor auf einer ebenen Fläche steht. Prüfen Sie den Ölstand mit dem Messstab.
  2. Kraftstoff: Kraftstoffhahn auf ON stellen.
  3. Choke: Choke-Hebel auf die Choke-Position stellen (bei warmem Motor meist nicht erforderlich).
  4. Gashebel: Etwa 1/3 in Richtung MAX-Position bewegen.
  5. Zündung: Motorschalter auf ON stellen.
  6. Starten: Den Startergriff langsam ziehen, bis Widerstand spürbar ist, dann kräftig durchziehen. Bei Elektrostart den Schlüssel in die Startposition drehen.

Wartung

Regelmäßige Wartung ist entscheidend für die Lebensdauer des Motors:

Ölstand prüfen
Ölstand prüfen
Wartungsplan
Wartungsplan
  • Erste 5 Stunden: Ölwechsel durchführen.
  • Täglich/Alle 8 Stunden: Ölstand prüfen.
  • Alle 50 Stunden/Jährlich: Ölwechsel, Prüfung von Schalldämpfer und Funkenfänger.
  • Jährlich: Zündkerze ersetzen und Ventilspiel prüfen.

Öl und Kraftstoff

Verwenden Sie sauberes, frisches, bleifreies Benzin (mindestens 87 Oktan). Mischen Sie kein Öl in das Benzin. Verwenden Sie hochwertige Reinigungsmittelöle (z.B. SAE 30 oder 10W-30 je nach Außentemperatur). Lagern Sie den Motor niemals mit Kraftstoff im Tank in der Nähe von Zündquellen.

Ölviskositäts-Diagramm
Ölviskositäts-Diagramm

Fehlerbehebung

Wenn der Motor nicht startet:

  • Kraftstoffmangel: Kraftstoff nachfüllen.
  • Motor abgesoffen: Choke auf Open/Run stellen und erneut versuchen.
  • Zündkerze verschmutzt: Zündkerze reinigen, Elektrodenabstand prüfen oder ersetzen.
  • Elektrostart: Batteriekapazität und Sicherung prüfen.

Praktische Hilfe

Typische Probleme

Motor startet nicht

Kraftstoffstand prüfen, Choke-Einstellung kontrollieren, Zündkerze auf Verschmutzung oder Defekt prüfen.

Motor abgesoffen

Choke-Hebel auf Open/Run stellen und den Motor erneut durchdrehen.

Schwieriger Start bei Kälte

Verwenden Sie das passende Öl (SAE 30 ist unter 4°C nicht empfohlen).

Vor der Verwendung

  • Ölstand prüfen (Motor muss waagerecht stehen).
  • Kraftstoffstand prüfen (nicht überfüllen).
  • Luftfilter auf Sauberkeit prüfen.
  • Zündkerzenstecker auf festen Sitz prüfen.
  • Sicherstellen, dass keine brennbaren Materialien in der Nähe sind.

Technische Daten in der Praxis

Hubraum (Displacement)
Gibt die Größe des Motors an (z.B. 79cc bis 457cc je nach Modell).
Zündkerzenabstand
Der korrekte Abstand der Elektroden (0,6-0,8mm) für eine optimale Zündung.

Abbildungen und Diagramme

  • Diagramm der Bedienelemente zeigt die Position von Luftfilter, Schalldämpfer, Zündkerze und Kraftstoffhahn.
  • Ölwechsel-Diagramm zeigt die Position der Ablassschraube und des Ölmessstabs.
  • Batterie-Anschlussdiagramm zeigt die korrekte Verkabelung für Elektrostart-Modelle.

Modellkompatibilität

  • Betrieb über 2.000 Fuß (ca. 600m) Höhe erfordert eine Neukonfiguration des Motors durch ein Servicecenter.
  • Nicht für den Einsatz in ATVs, Go-Karts oder Wettbewerbsfahrzeugen zugelassen.
