Ersatzteilzeichnung für Bosch GHO 18V-LI Akku-Hobel
Detaillierte Ersatzteilzeichnung und Explosionsansicht für den Bosch GHO 18V-LI Akku-Hobel. Identifizieren Sie Bauteile und Baugruppen für Wartung und Reparatur.
Wichtige Informationen zur Ersatzteilzeichnung
Dieses Dokument enthält die offizielle Explosionszeichnung für den Akku-Hobel Bosch GHO 18V-LI. Es dient als Referenz für die Identifizierung von Ersatzteilen und den internen Aufbau des Geräts. Bitte beachten Sie, dass dieses Dokument keine Bedienungsanleitung ist, sondern ausschließlich der Teileidentifikation dient.
Verwendung der Explosionsansicht
Die Zeichnung stellt das Gerät in seine Einzelteile zerlegt dar. Jedes Bauteil ist mit einer Referenznummer versehen, die zur Bestellung von Ersatzteilen bei autorisierten Bosch-Händlern oder im Service-Portal verwendet werden kann.
- Baugruppen: Die Zeichnung umfasst den Motor, das Getriebe, den Antriebsriemen und die Gehäusekomponenten.
- Identifikation: Nutzen Sie die nummerierten Teile, um defekte Komponenten genau zu lokalisieren.
- Wartung: Die Darstellung hilft beim Verständnis der internen Struktur für Wartungsarbeiten.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Abbildungen und Diagramme

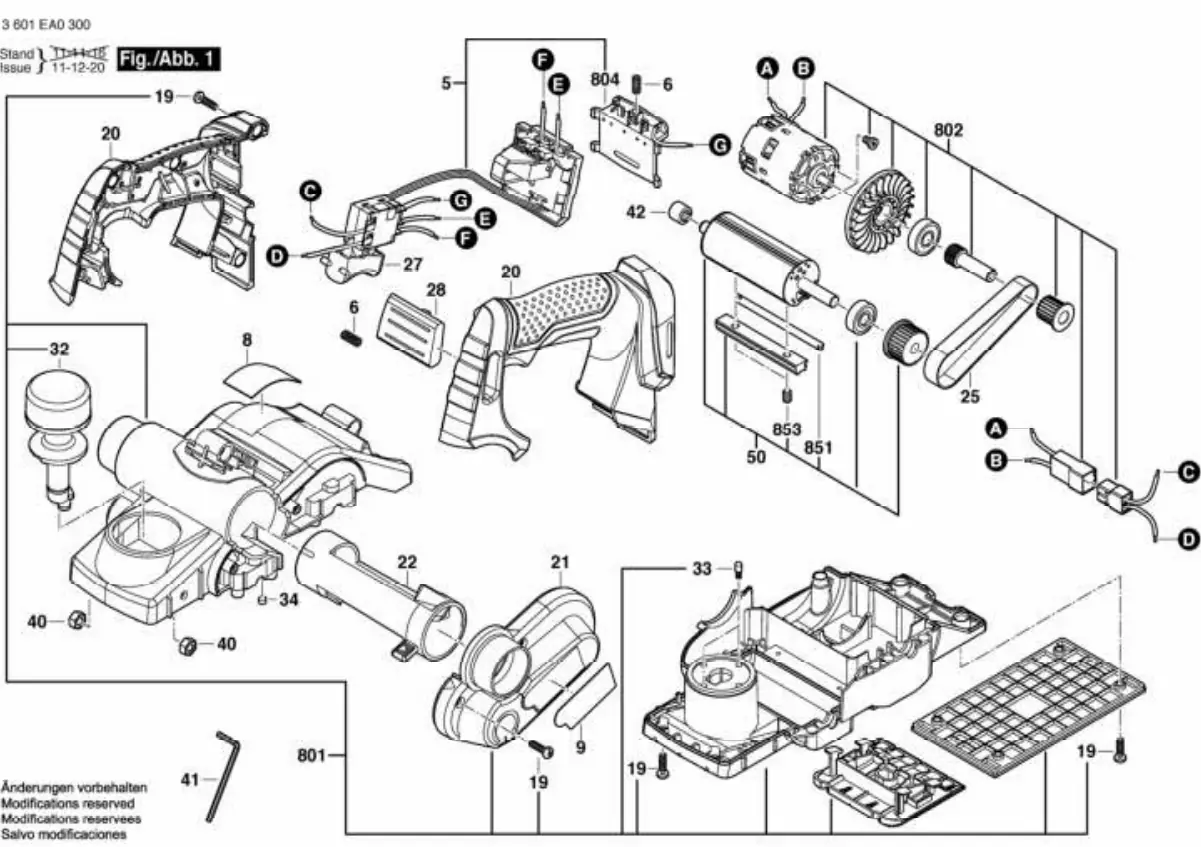

- Die Explosionszeichnung zeigt die Anordnung der internen Komponenten des Akku-Hobels.
- Referenznummern (z.B. 19, 20, 802) dienen der eindeutigen Identifizierung von Ersatzteilen.
- Baugruppen wie der Motor (A, B) und der Antriebsriemen (802) sind klar voneinander abgegrenzt.
Modellkompatibilität
- Dieses Dokument ist spezifisch für das Modell Bosch GHO 18V-LI.
