Bedienungsanleitung für TopmaQ 12V 5KW Dieselheizung

Wichtige Informationen aus der Anleitung

Diese Dieselheizung ist für die Beheizung von Fahrzeuginnenräumen (LKW, Wohnmobile, Baumaschinen, Elektrofahrzeuge) konzipiert. Sie nutzt den Kraftstoff des Fahrzeugs oder einen separaten Tank. Sicherheitshinweis: Die Heizung darf nicht in geschlossenen Räumen wie Wohnzimmern oder Garagen betrieben werden, um Kohlenmonoxidvergiftungen zu vermeiden. Sorgen Sie stets für ausreichende Belüftung.

Technische Daten

• Heizleistung: 1500-3000W (3KW Modell) / 160-245W (5KW Modell)
• Nennspannung: 12V / 24V / 60V
• Kraftstoffverbrauch: 0,22-0,39 L/H
• Unterspannungsschutz: 21,5V
• Betriebstemperatur: -40°C bis +70°C

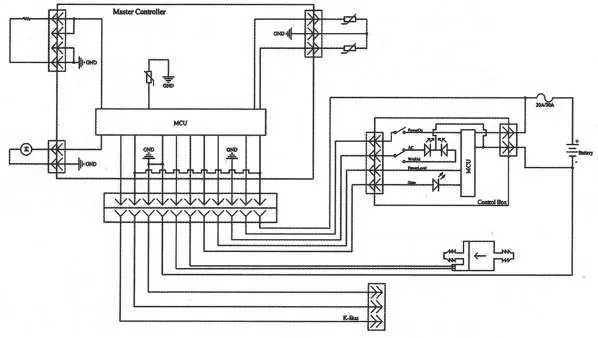

Installation

Die Installation muss sorgfältig durchgeführt werden, um Fehlfunktionen und Gefahren zu vermeiden.

Installationswinkel

Die Heizung sollte in einem normalen Winkel installiert werden. Eine Neigung nach unten in Richtung der Warmluftausströmung sollte 30 Grad nicht überschreiten. Die Rotationsachse sollte nicht mehr als 90 Grad betragen, um den korrekten Betrieb der Zündvorrichtung zu gewährleisten und Ölrückfluss zu verhindern.

Abgasanlage und Luftansaugung

• Das Abgasrohr muss nach außen führen und darf nicht in Fahrtrichtung zeigen.
• Halten Sie ausreichend Abstand zu hitzeempfindlichen Teilen (Kraftstoffleitungen, Kabel, Bremsleitungen).
• Das Abgasrohr sollte leicht nach unten geneigt sein, damit Kondenswasser abfließen kann.
• Die Verbrennungsluftansaugung darf keine Abgase ansaugen.

Kraftstoffpumpe

Die Dosierpumpe muss mit dem Düsenende nach oben installiert werden (Winkel zwischen 15 und 35 Grad bevorzugt). Achten Sie auf eine nahtlose Verbindung der Schläuche, um Blasenbildung im Kraftstoffsystem zu vermeiden.

Bedienung

Knopfsteuerung

• Start: Knopf im Uhrzeigersinn drehen. Das Gerät führt einen Selbsttest durch.
• Moduswechsel: Taste drücken. Rotes Licht = Warmluftmodus, Grünes Licht = Automatischer Klimamodus.
• Leistungsregelung: Im Warmluftmodus kann die Leistung über den Knopf eingestellt werden.

Digitale Steuerung

• Start: Schaltertaste 1 Sekunde gedrückt halten.
• Moduswechsel: Modustaste drücken.
• Leistungsregelung: Add/Decrement-Tasten verwenden.
• Ausschalten: Ein/Aus-Taste 1 Sekunde gedrückt halten. Das Gerät führt einen kontrollierten Abschaltvorgang durch.

Wartung und Fehlerbehebung

Überprüfen Sie vor jeder Wintersaison die Kraftstoffleitungen auf Dichtheit und Alterung. Lassen Sie das Gerät in der Nebensaison monatlich für 10 Minuten laufen.

Bei Fehlern blinkt die Statusanzeige. Zählen Sie die schnellen Blinkimpulse, um den Fehlercode zu identifizieren:

• 1x Blinken: Zündfehler (Kraftstoffmangel, Leitung offen/gefroren).
• 2x Blinken: Flammenabriss.
• 3x Blinken: Spannungsanomalie (Batteriespannung zu hoch/niedrig).
• 5x Blinken: Einlassluftsensor defekt.
• 6x Blinken: Ölpumpenfehler (Kabelbruch/Stecker lose).
• 7x Blinken: Lüfterfehler.
• 10x Blinken: Überhitzungssensor defekt.
