Bedienungsanleitung für Bosch GHO 18V-26 Professional Akku-Hobel
Schnellstartanleitung für den Bosch GHO 18V-26 Professional Akku-Hobel. Erfahren Sie alles über die Inbetriebnahme, den Messerwechsel, die Tiefeneinstellung und die sichere Handhabung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bosch GHO 18V-26 ist ein Akku-Hobel für Holzwerkstoffe. Er bietet eine einstellbare Spantiefe von 0–2,6 mm und eine Falztiefe von bis zu 9 mm. S. 8
Wichtigste Schritte
- Messer wechseln S. 10
- Spantiefe einstellen S. 11
Erste Inbetriebnahme
- Akku einsetzen, Spantiefe einstellen, Werkstück sichern, Einschalten. S. 9, 11
Probleme und Lösungen
Überlastschutz ausgelöst
Akku abkühlen lassen, weniger Druck ausüben.
S. 10Wartung und Reset
- Messer regelmäßig wechseln und Spanauswurf reinigen. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leerlaufdrehzahl | 13600 min-1 | Drehzahl des Messerkopfes ohne Last. | S. 8 |
| max. Hobelbreite | 82 mm | Maximale Breite des Hobelschnitts. | S. 8 |
Wo es im PDF steht
- Sicherheitshinweise S. 6, 7
- Technische Daten S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Bosch GHO 18V-26 Professional Akku-Hobels. Vor der ersten Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu lesen, um Verletzungen durch rotierende Messer oder unkontrolliertes Starten zu vermeiden. Der Akku sollte vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel) entnommen werden.
Produktbeschreibung

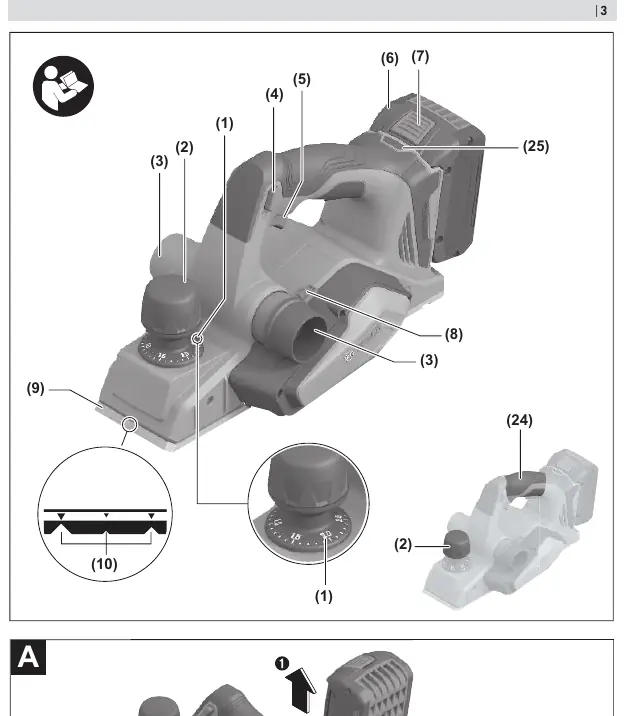

Der Hobel verfügt über eine Spantiefenskala (1), einen Drehknopf zur Einstellung der Spantiefe (2) und einen wählbaren Spanauswurf (3). Der integrierte Parkschuh (23) schützt das Werkstück beim Abstellen des Geräts.
Inbetriebnahme
Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis er einrastet. Die Spantiefe kann stufenweise von 0–2,6 mm eingestellt werden. Zum Einschalten betätigen Sie zuerst die Einschaltsperre (4) und drücken anschließend den Ein-/Ausschalter (5).
Betrieb
Setzen Sie den Hobel mit dem vorderen Teil der Hobelsohle auf das Werkstück. Führen Sie das Gerät mit gleichmäßigem Vorschub. Für hochwertige Oberflächen arbeiten Sie mit geringem Vorschub und üben den Druck mittig auf die Hobelsohle aus. Der Parkschuh (23) ermöglicht das Abstellen des Geräts nach dem Arbeitsvorgang.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber. Der Messerwechsel erfolgt durch Lösen der Befestigungsschrauben (14) am Messerkopf (12). Verwenden Sie nur Original Bosch-HM/TC-Hobelmesser. Reinigen Sie regelmäßig den Spanauswurf (3).
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Spanauswurf verstopft
Regelmäßig reinigen, z.B. mit einem Holzstück oder Druckluft.
Oberflächenqualität ist schlecht
Geringeren Vorschub wählen, scharfe Messer verwenden, Druck mittig auf die Hobelsohle ausüben.
Vor der Verwendung
- Akku vollständig laden
- Messer auf festen Sitz prüfen
- Spanauswurf auf Verstopfungen prüfen
- Sicheren Stand einnehmen
- Werkstück sicher befestigen
Technische Daten in der Praxis
- Leerlaufdrehzahl
- Drehzahl des Messerkopfes ohne Last (13600 min-1).
Abbildungen und Diagramme
- Bild B/C: Messerwechsel
- Bild D-F: Montage und Positionierung des Parallelanschlags
- Bild G: Staubabsaugung anschließen
- Bild H: Hobelvorgang und Parkschuh-Funktion
- Bild I: Kanten anfasen mit V-Nuten
Modellkompatibilität
- Nur Original Bosch HM/TC-Hobelmesser verwenden.
- Kompatibel mit GBA 18V und ProCORE18V Akkus.
- Geeignet für Holzwerkstoffe wie Balken und Bretter.
