Bedienungsanleitung für Topmaq Mini-Poliermaschine 1300W
Schnelle Hilfe zur Topmaq Mini-Poliermaschine 1300W: Montage, Sicherheitshinweise, Geschwindigkeitsregelung, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Topmaq Mini-Poliermaschine 1300W. Vor der Inbetriebnahme müssen alle Anweisungen gelesen werden. Achten Sie besonders auf die zweistufige Schaltung (ON-OFF Schalter und Geschwindigkeitsregler) und die spezifischen Montageanforderungen für Zubehörteile.
Sicherheitshinweise
- Arbeitsbereich: Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Betreiben Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
- Elektrische Sicherheit: Stellen Sie sicher, dass die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt. Verwenden Sie das Gerät nicht bei Regen oder Nässe.
- Persönliche Sicherheit: Tragen Sie keine lose Kleidung oder Schmuck. Binden Sie langes Haar zusammen. Verwenden Sie Schutzbrillen und halten Sie Hände von beweglichen Teilen fern.
- Betrieb: Schalten Sie das Gerät aus, bevor Sie es einstecken. Entfernen Sie Einstellwerkzeuge vor dem Einschalten.
Montage
Vor der Montage den Inhalt mit der Packliste vergleichen und rostige Oberflächen reinigen. Beachten Sie, dass einige Teile nur auf einer bestimmten Seite montiert werden können:

- Faserscheibe: Nur auf der linken Seite montierbar.
- Flexible Welle und Bohrfutter: Nur auf der rechten Seite montierbar.
- Spindeln: Mit "L" markierte Spindeln gehören auf die linke Seite, "R" auf die rechte Seite.
- Montage der Spindeln: Spindeln auf die Motorwelle schieben, bis sie fest sitzen. Die beiden Stellschrauben müssen auf die flache Seite der Motorwelle ausgerichtet und mit einem 2,5-mm-Inbusschlüssel festgezogen werden.
Einstellung und Bedienung
Das Gerät verfügt über zwei "OFF"-Schalter: den ON-OFF-Schalter und den Schalter am Geschwindigkeitsregler. Beide müssen für einen sicheren Betrieb beachtet werden.

- Geschwindigkeitsregelung: Drehen Sie den Einstellknopf gegen den Uhrzeigersinn bis zum "OFF"-Klick, um das Gerät auszuschalten. Drehen im Uhrzeigersinn erhöht die Geschwindigkeit.
- Betrieb: Das Werkzeug sollte beim Ein- und Ausschalten keinen Kontakt zum Werkstück haben, um Beschädigungen zu vermeiden.
- Polieren: Niedrigere Oberflächengeschwindigkeiten werden für das Polieren empfohlen, höhere für das Buffing.
Wartung und Pflege

- Service: Wartungsarbeiten sollten nur von qualifiziertem Personal durchgeführt werden.
- Schmierung: Es wird empfohlen, die Getriebe bei jedem Wechsel der Kohlebürsten mit einem speziellen Getriebeschmiermittel nachzufetten.
- Kohlebürsten: Alle 50 Betriebsstunden prüfen. Nur Original-Ersatzteile verwenden.
- Reinigung: Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie trockene Druckluft. Vermeiden Sie aggressive Reinigungsmittel wie Benzin, Ammoniak oder chlorierte Lösungsmittel, da diese Kunststoffteile beschädigen können.
Technische Daten
- Nenneingangsleistung: 1300W
- Leerlaufdrehzahl: 500-8000 U/min
- Bohrfutterkapazität: 1-10mm
- Faserscheibengröße: φ75x10x20mm
- Schaftfutterkapazität: 0,3-4mm
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass sowohl der ON-OFF-Schalter als auch der Geschwindigkeitsregler (auf OFF-Position prüfen) korrekt eingestellt sind.
Das Werkzeug darf beim Ein- oder Ausschalten keinen Kontakt zum Werkstück haben.
Verwenden Sie keine Reinigungsmittel wie Benzin, Tetrachlorkohlenstoff, Ammoniak oder chlorierte Lösungsmittel.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung mit dem Typenschild übereinstimmt.
- Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie das Gerät einstecken.
- Überprüfen Sie, ob alle Schutzvorrichtungen angebracht sind.
- Sichern Sie das Werkstück mit Klemmen auf einer stabilen Plattform.
- Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel.
Technische Daten in der Praxis
- 500-8000 U/min
- Einstellbarer Drehzahlbereich im Leerlauf.
Abbildungen und Diagramme

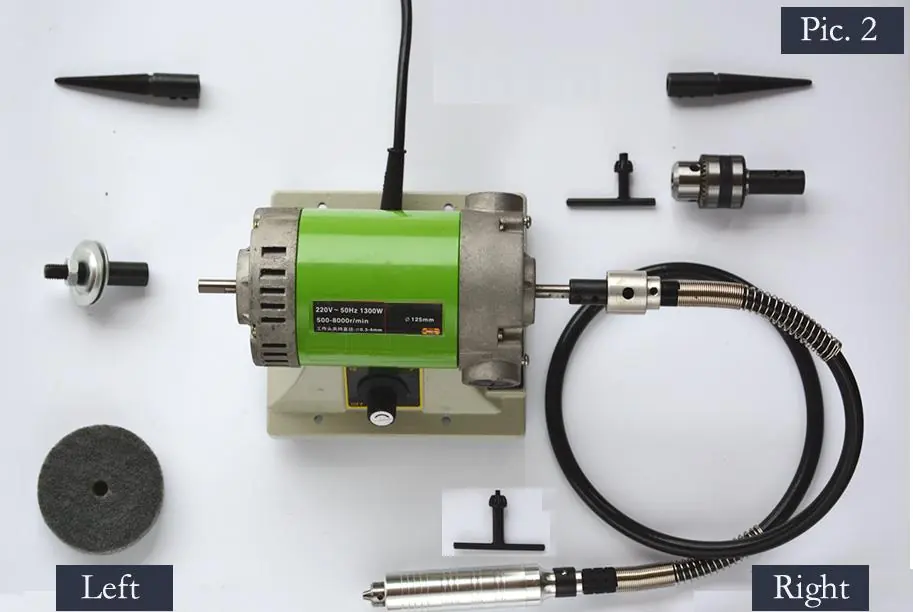

- Pic. 2: Zeigt die korrekte Anordnung der Spindeln, Mandrels und der flexiblen Welle für die linke und rechte Seite.

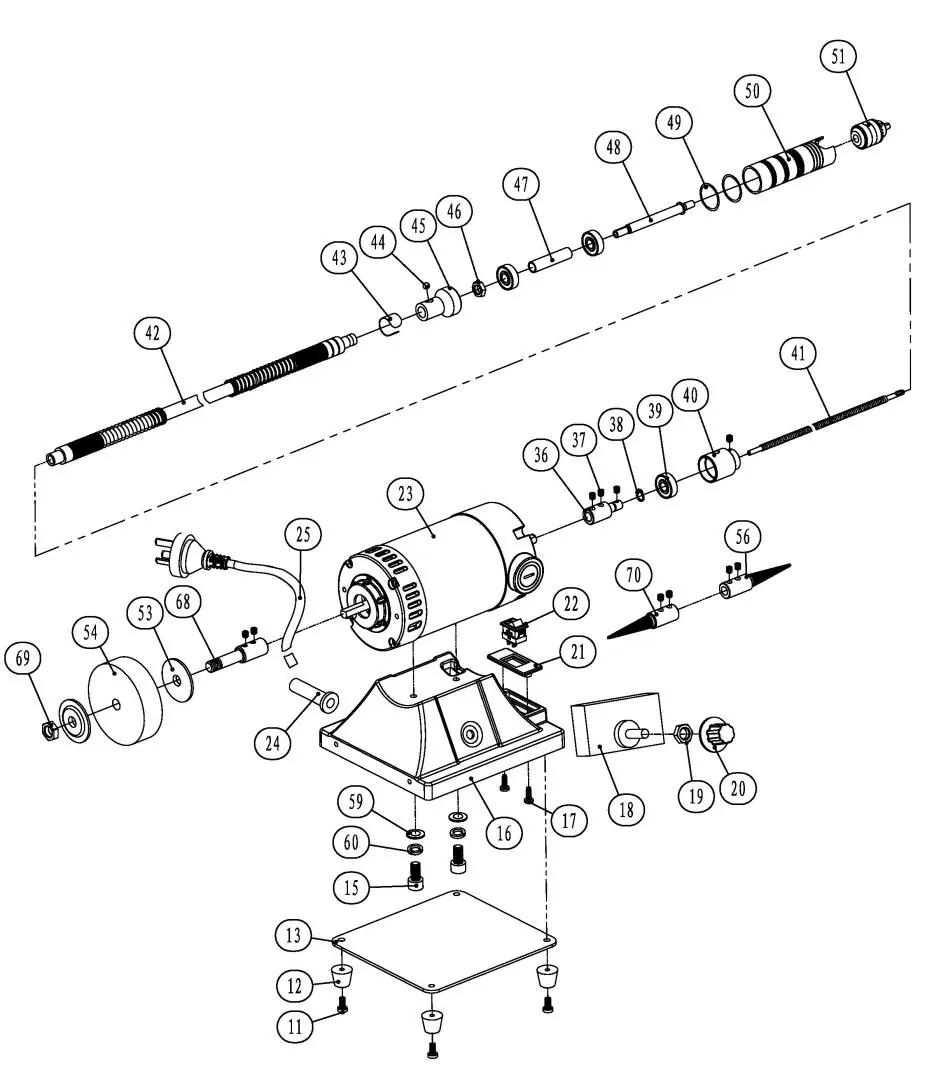

- Explosionszeichnung: Detaillierte Übersicht aller Einzelteile und deren Montageposition.
Modellkompatibilität
- Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
- Faserscheibe nur links montierbar.
- Flexible Welle und Bohrfutter nur rechts montierbar.
