Bedienungsanleitung für Bosch GKF 18V-8 Akku-Kantenfräse
Schnellstartanleitung für die Bosch GKF 18V-8 Akku-Kantenfräse. Erfahren Sie alles über Montage, Werkzeugwechsel, Frästiefeneinstellung und Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Bosch GKF 18V-8 ist eine Akku-Kantenfräse für Holz, Kunststoff und Leichtbaustoffe. Sie bietet eine Drehzahlvorwahl von 10.000 bis 30.000 min-1. S. 13
Wichtigste Schritte
- Fräser wechseln S. 14
Erste Inbetriebnahme
- Akku laden und einsetzen S. 13
Probleme und Lösungen
Fräser arbeitet nicht
Akku prüfen, Temperatur prüfen.
S. 17Wartung und Reset
- Regelmäßige Reinigung S. 18
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leerlaufdrehzahl | 10.000 - 30.000 min-1 | Einstellbare Drehzahl | S. 13 |
Wo es im PDF steht
- Sicherheitshinweise S. 10, 11

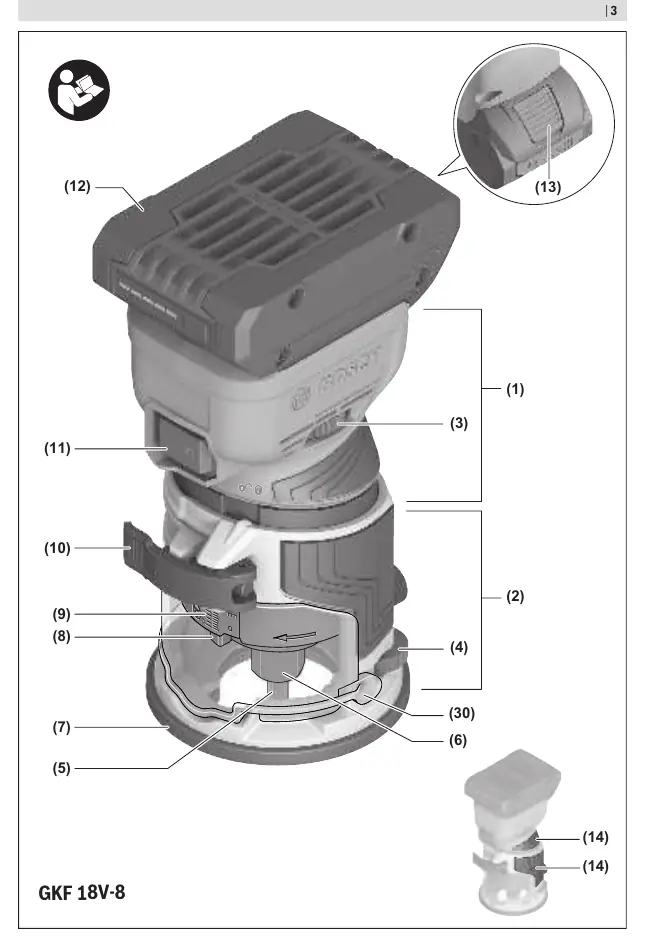

- Produktbeschreibung S. 12
- Technische Daten S. 13
- Fehlersuche S. 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Bosch GKF 18V-8 Akku-Kantenfräse. Bitte lesen Sie vor der ersten Inbetriebnahme die Sicherheitshinweise aufmerksam durch.
Produktbeschreibung
Die Kantenfräse ist für das Fräsen von Nuten, Kanten, Profilen und Langlöchern in Holz, Kunststoff und Leichtbaustoffen konzipiert. Sie ist für den Betrieb mit Bosch 18V-Akkus ausgelegt.
Montage und Werkzeugwechsel
Vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) muss der Akku entnommen werden, um ein unbeabsichtigtes Einschalten zu verhindern. Zum Wechseln der Fräser:
- Fräskorb von der Antriebseinheit trennen.
- Spannzange bei Bedarf wechseln.
- Fräser einsetzen (der Schaft muss mindestens 20 mm in die Spannzange eingeschoben sein).
- Überwurfmutter festziehen.
Betrieb
Die Drehzahl kann über das Stellrad (3) vorgewählt werden. Das Gerät wird über den Ein-/Ausschalter (11) bedient. Die Konstantelektronik hält die Drehzahl unter Last nahezu konstant.
Frästiefe einstellen
Die Einstellung der Frästiefe darf nur bei ausgeschaltetem Gerät erfolgen. Der Fräskorb wird auf die Antriebseinheit montiert, die grobe Tiefe eingestellt und anschließend mit dem Stellrad (4) feinjustiert.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber. Reinigen Sie regelmäßig die Antriebseinheit, die Frästiefen-Feineinstellung und die Innenseite des Fräskorbs mit einem sauberen Tuch, einer Bürste oder Druckluft.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Fräser arbeitet nicht
Akku einsetzen oder laden; Akku/Fräser auf Betriebstemperatur bringen.
Fräser lässt sich nicht einschalten
Spindelverriegelungsknopf in offener Position prüfen; Akku neu einsetzen.
Vor der Verwendung
- Akku geladen?
- Fräser sauber und unbeschädigt?
- Spannzange korrekt montiert?
- Frästiefe korrekt eingestellt?
- Sicherheitsabdeckungen montiert?
Technische Daten in der Praxis
- Leerlaufdrehzahl
- 10.000 - 30.000 min-1, einstellbar über Stellrad.
Abbildungen und Diagramme
- Bild A: Fräskorb demontieren
- Bild B: Spannzange wechseln
- Bild C-D: Fräser einsetzen
- Bild E-F: Frästiefe einstellen
- Bild P: Wartung und Reinigung
Modellkompatibilität
- Kompatibel mit GBA 18V und ProCORE18V Akkus.
