Bedienungsanleitung für TOLSEN 79213 12V Akku-Bohrschrauber

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheitsanweisungen, Betriebsabläufe und Wartungshinweise für den TOLSEN 79213 12V Akku-Bohrschrauber. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden. Achten Sie stets auf die Sicherheitshinweise, insbesondere im Umgang mit Lithium-Ionen-Akkus und rotierenden Werkzeugen.

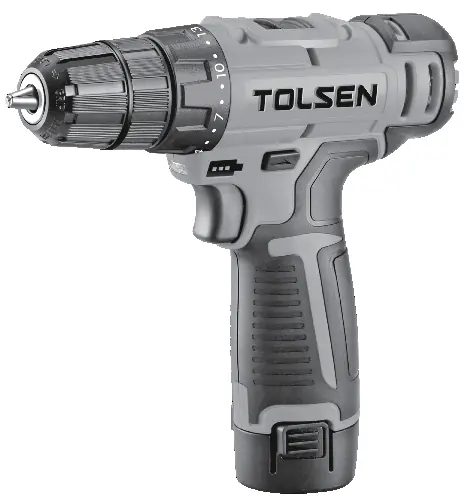

Produktbeschreibung und Funktionen

Der TOLSEN 79213 ist ein kompakter Akku-Bohrschrauber. Zu den wesentlichen Bedienelementen gehören:

• Bohrfutter: Zur Aufnahme von Bohrern und Schrauberbits.
• Drehmomentring (Clutch collar): Zur Einstellung des Drehmoments (1-20 für Schrauben, Bohrsymbol für Bohrbetrieb).
• Gangschalter (Gear Switch): Zur Anpassung der Geschwindigkeit.
• Drehrichtungsschalter: Zum Wechseln zwischen Vorwärts- und Rückwärtslauf sowie zum Sperren des Abzugs.
• Abzug (Trigger): Zum Starten und Stoppen des Geräts.
• Arbeitslicht: Beleuchtet den Arbeitsbereich bei Betätigung des Abzugs.

Sicherheitshinweise

Beachten Sie folgende grundlegende Sicherheitsregeln:

• Tragen Sie immer eine Schutzbrille und geeignete Schutzkleidung.
• Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
• Verwenden Sie das Gerät nicht in explosiven Atmosphären.
• Entfernen Sie den Akku, bevor Sie Zubehör wechseln oder das Gerät lagern.
• Lithium-Akkus dürfen nicht geöffnet, fallen gelassen, kurzgeschlossen oder extremen Temperaturen (über 60°C) ausgesetzt werden.
• Bei Vibrationen oder ungewöhnlichen Geräuschen ist die Arbeit sofort zu unterbrechen.

Technische Daten

• Akkuspannung: 12V / 1.5Ah Li-ion
• Leerlaufdrehzahl: 0-400 / 0-1400 U/min
• Maximales Drehmoment: 248 in.lbs.
• Bohrfutterkapazität: 3/8 Zoll
• Ladegerät-Eingang: 100-240VAC, 50-60Hz

Inbetriebnahme und Betrieb

Akku laden: Laden Sie den Akku in einem trockenen Raum bei 10-40°C. Eine vollständig entladene Batterie benötigt etwa 3 bis 5 Stunden zum Aufladen. Die rote LED leuchtet während des Ladevorgangs und erlischt, wenn der Akku voll ist.

Bohrerwechsel:

1. Sperren Sie den Abzug, indem Sie den Drehrichtungsschalter in die Mittelstellung bringen.
2. Öffnen Sie das Bohrfutter durch Drehen des Rings gegen den Uhrzeigersinn.
3. Setzen Sie den Bohrer oder Bit ein und ziehen Sie das Futter fest.

Betrieb: Wählen Sie die Drehrichtung und das Drehmoment. Beginnen Sie bei Schraubarbeiten mit einem niedrigen Drehmoment, um das Material zu schonen.

Wartung und Pflege

Führen Sie vor jedem Gebrauch eine Sichtprüfung auf Schäden durch (z.B. Risse am Gehäuse, beschädigter Akku). Wischen Sie das Gerät nach Gebrauch mit einem sauberen Tuch ab. Lagern Sie das Gerät, den Akku und das Ladegerät an einem trockenen, kindersicheren Ort, fern von Metallgegenständen, um Kurzschlüsse zu vermeiden.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Gerät startet nicht: Akku prüfen, Kontakte reinigen, Akku korrekt einsetzen oder aufladen.
• Gerät arbeitet langsam: Überlastung vermeiden, Akku prüfen.
• Überhitzung: Motorlüftungsschlitze prüfen und ggf. von Staub befreien.
