Ersatzteilliste für Tolsen 108PCS Rotary Tool Kit 79757
Detaillierte Ersatzteilliste und Explosionszeichnung für das Tolsen 108PCS Rotary Tool Kit (Modell 79757). Identifizieren Sie Bauteile für Wartung und Reparatur.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält eine detaillierte Ersatzteilliste und eine Explosionszeichnung für das Tolsen 108PCS Rotary Tool Kit (Modell 79757). Es dient als Referenz für die Identifizierung von Bauteilen bei Wartungs- oder Reparaturarbeiten.

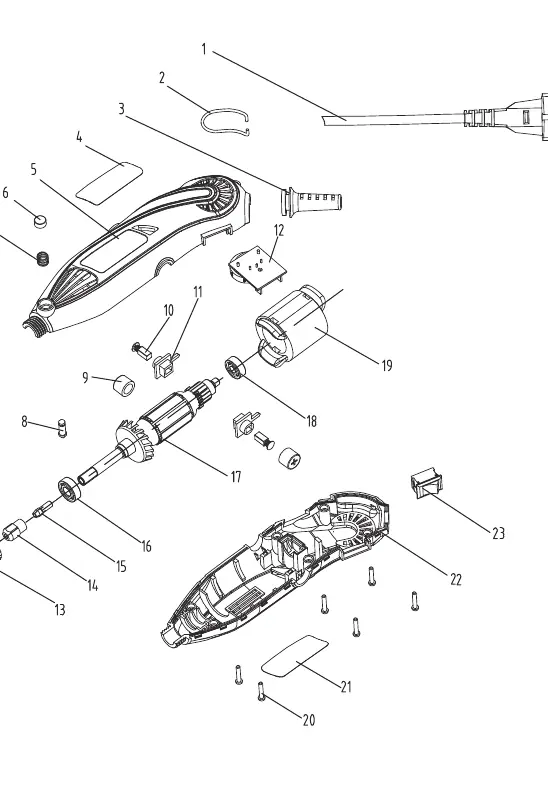

Explosionszeichnung
Die Explosionszeichnung zeigt die Anordnung der internen Komponenten des Rotationswerkzeugs. Jedes Bauteil ist nummeriert und entspricht der Tabelle in der Ersatzteilliste, was die Zuordnung bei einer Demontage oder Reparatur erleichtert.
Liste der Bauteile
Die Tabelle listet alle 23 Einzelteile auf, die im Gerät verbaut sind. Dazu gehören unter anderem:
- Gehäusekomponenten: Fuselage shell (Gehäuseschalen)
- Motorbauteile: Rotor, Stator, Lager (698, 606)
- Elektrische Komponenten: Schalter, Netzkabel, Leiterplatte (Speed regulating circuit board)
- Befestigungselemente: Schrauben, Muttern, Federn
- Verschleißteile: Kohlebürsten (Carbon brush)
Praktische Hilfe
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Montageposition der 23 Einzelteile.
- Die Nummern im Diagramm korrespondieren direkt mit der Ersatzteilliste auf Seite 1.
