Bedienungsanleitung für Hilti TE 2, TE 2-M, TE 2-S Bohrhammer
Vollständige Bedienungsanleitung für den Hilti TE 2, TE 2-M und TE 2-S Bohrhammer. Enthält Informationen zu Montage, Betrieb, Sicherheit, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hilti TE 2, TE 2-M und TE 2-S ist ein elektrischer Bohrhammer, der für Bohrungen in Beton, Mauerwerk, Holz, Metall und Kunststoff sowie zum Schrauben konzipiert ist. S. 11
Wichtigste Schritte
- Seitengriff montieren und festziehen. S. 12
- Werkzeug in SDS-Futter einsetzen. S. 12
Erste Inbetriebnahme
- Vor der ersten Inbetriebnahme die Bedienungsanleitung lesen und Sicherheitshinweise beachten. S. 7
Probleme und Lösungen
Keine Schlagfunktion
Maschine aufwärmen oder Funktionswahlschalter auf 'Hammerbohren' stellen.
S. 14Wartung und Reset
- Staubschutz regelmäßig ersetzen. S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 2.7 kg (TE 2/2-S), 2.9 kg (TE 2-M) | EPTA-Verfahren 01 | S. 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 8, 9, 10
- Technische Daten S. 11, 12
- Bedienung S. 12, 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung gilt für die Hilti Bohrhammer-Modelle TE 2, TE 2-M und TE 2-S. Lesen Sie diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch, um einen sicheren und störungsfreien Betrieb zu gewährleisten. Beachten Sie stets die Sicherheitshinweise und Warnungen.
Produktübersicht
Die Bohrhammer verfügen über verschiedene Bedienelemente, darunter:
- TE 2-M: Drei-Backen-Bohrfutter, Staubschutz, Werkzeugaufnahme, Funktionswahlschalter, Vorwärts-/Rückwärts-Schalter, Ein-/Ausschalter, Seitengriff.
- TE 2 / TE 2-S: Ähnliche Konfiguration, jedoch ohne Drei-Backen-Bohrfutter-Option.
Montage und Installation
Seitengriff montieren: Stellen Sie sicher, dass der Seitengriff korrekt montiert und festgezogen ist. Das Spannband muss in der dafür vorgesehenen Nut am Gerät sitzen. Entfernen Sie den Tiefenanschlag, wenn dieser nicht verwendet wird, um Behinderungen zu vermeiden.
Werkzeugwechsel:
- SDS-Futter: Werkzeug einsetzen oder entnehmen, indem die Werkzeugverriegelung zurückgezogen wird. Verwenden Sie nur das von Hilti empfohlene Fett.
- TE 2-M (Schnellspannfutter): Ermöglicht den schnellen Wechsel zwischen verschiedenen Werkzeugaufnahmen.
Betrieb
Funktionswahl: Der Funktionswahlschalter ermöglicht das Umschalten zwischen verschiedenen Modi wie Hammerbohren oder Bohren ohne Schlag. Stellen Sie sicher, dass der Schalter in der gewünschten Position einrastet.
Vorwärts-/Rückwärtslauf: Betätigen Sie den Schalter für den Vorwärts-/Rückwärtslauf niemals, während der Motor läuft, um Schäden am Getriebe zu vermeiden.
Wartung und Pflege
- Entfernen Sie hartnäckigen Schmutz vorsichtig vom Gerät.
- Reinigen Sie die Lüftungsschlitze regelmäßig mit einer trockenen Bürste.
- Verwenden Sie zur Reinigung des Gehäuses nur ein leicht angefeuchtetes Tuch. Vermeiden Sie silikonhaltige Pflegemittel, da diese Kunststoffteile angreifen können.
- Reparaturen an elektrischen Komponenten dürfen nur von qualifizierten Elektrofachkräften durchgeführt werden.
Fehlerbehebung
Sollte das Gerät nicht starten, prüfen Sie die Stromversorgung. Bei fehlender Schlagfunktion lassen Sie das Gerät kurz im Leerlauf laufen oder prüfen Sie die Einstellung des Funktionswahlschalters. Wenn das Gerät nicht die volle Leistung erbringt, stellen Sie sicher, dass der Ein-/Ausschalter vollständig gedrückt ist und ein Verlängerungskabel mit ausreichendem Querschnitt verwendet wird.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Maschine startet nicht
Stromversorgung unterbrochen. Prüfen Sie die Steckdose und schließen Sie ggf. ein anderes Gerät an.
Keine Schlagfunktion
Maschine ist zu kalt. Lassen Sie die Maschine im Leerlauf laufen, bis der Schlagmechanismus arbeitet. Prüfen Sie, ob der Funktionswahlschalter auf 'Hammerbohren' steht.
Bohrer lässt sich nicht lösen
Werkzeugverriegelung bis zum Anschlag zurückziehen und Werkzeug entnehmen.
Gerät erreicht nicht die volle Leistung
Ein-/Ausschalter nicht vollständig gedrückt oder Verlängerungskabel hat zu geringen Querschnitt.
Vor der Verwendung
- Sicherheitsanweisungen lesen
- Seitengriff korrekt montiert und festgezogen
- Tiefenanschlag korrekt eingestellt
- Stromversorgung und Verlängerungskabel prüfen
- Werkzeugaufnahme auf Beschädigungen prüfen
Technische Daten in der Praxis
- Bohrbereich Beton/Mauerwerk
- 4 mm bis 22 mm Durchmesser
- Bohrbereich Holz (massiv)
- 4 mm bis 20 mm (TE 2/2-S), 10-20 mm (TE 2-M)
Abbildungen und Diagramme
- Abbildung 1: Übersicht der Bedienelemente (Bohrfutter, Staubschutz, Funktionswahlschalter, etc.)
- Abbildung 2: Montage des Seitengriffs
- Abbildung 3: Montage/Demontage des Bohrfutters

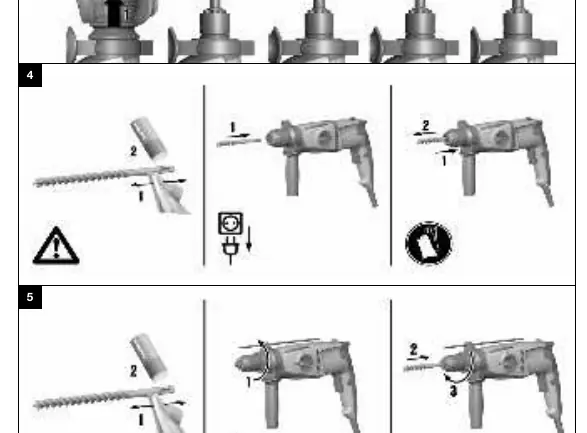

- Abbildung 4: Werkzeugwechsel SDS-Futter
- Abbildung 5: Werkzeugwechsel Schnellspannfutter (TE 2-M)
Modellkompatibilität
- Verwenden Sie nur von Hilti zugelassene Systemprodukte.
- Bei Betrieb an Generatoren/Transformatoren muss die Ausgangsleistung mindestens doppelt so hoch wie die Nennaufnahme des Geräts sein.
