Bedienungsanleitung für Hilti SFE 2-A12 Akku-Bohrschrauber

Schnelle Hilfe und Bedienungsanleitung für den Hilti SFE 2-A12 Akku-Bohrschrauber. Erfahren Sie alles über Inbetriebnahme, Adapterwechsel, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Hilti SFE 2-A12 ist ein kompakter Akku-Bohrschrauber mit wechselbarem Spannfutter-System für verschiedene Anwendungen wie Schrauben und Bohren. S. 12, 13

Wichtigste Schritte

  • Adapter wechseln S. 15
  • Akku einsetzen S. 15

Erste Inbetriebnahme

  • Akku vor dem ersten Gebrauch vollständig aufladen. S. 15

Probleme und Lösungen

Gerät läuft nicht

Akku prüfen und vollständig einrasten.

S. 19

Wartung und Reset

  • Regelmäßige Reinigung der Lüftungsschlitze und Kontakte mit einer trockenen Bürste oder Tuch. S. 17

Technische Daten

Parameter Wert Hinweis Seiten
Nennspannung 10.8 V Betriebsspannung des Geräts S. 13
Gewicht 1.1 kg Gewicht des Geräts ohne Akku S. 13

Wo es im PDF steht

  • Produktübersicht S. 8
  • Technische Daten S. 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Komponenten und Adapter Seite 2 Adapterwechsel Seite 3

Wichtige Informationen aus der Anleitung

Der Hilti SFE 2-A12 ist ein professioneller Akku-Bohrschrauber. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Das Gerät ist für Schraub- und Bohrarbeiten in Metall, Holz und Kunststoff konzipiert. Achten Sie darauf, nur zugelassene Hilti B 12-Akkus zu verwenden.

Produktübersicht

Das Gerät besteht aus folgenden Hauptkomponenten:

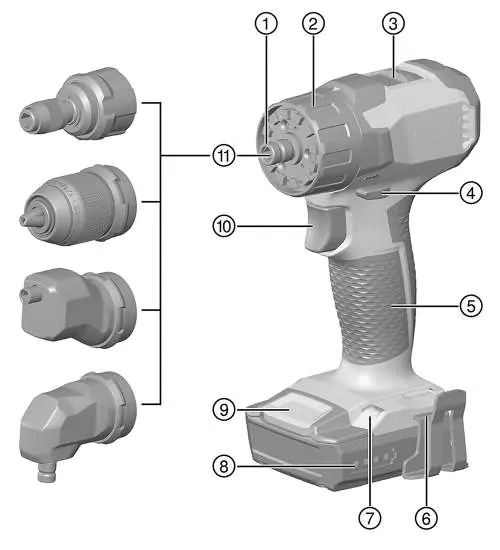

Übersicht der Komponenten und Adapter
Übersicht der Komponenten und Adapter
  • 1/4" Sechskantaufnahme
  • Drehmoment- und Bohrmodus-Einstellring
  • Gangwahlschalter
  • Vor-/Rücklaufschalter mit Einschaltsperre
  • Akku-Entriegelungstasten
  • LED-Arbeitsleuchte
  • Ladezustandsanzeige

Inbetriebnahme

Akku einsetzen: Schieben Sie den Akku in das Gerät, bis er hörbar einrastet. Prüfen Sie den festen Sitz.

Adapterwechsel
Adapterwechsel

Adapter montieren: Das Gerät unterstützt verschiedene Adapter (z.B. Schnellspannbohrfutter, Winkeladapter, Exzenteradapter). Zum Montieren den Adapter in das Futter schieben, bis er einrastet. Zum Entfernen die Verriegelungshülse zurückziehen und den Adapter abnehmen.

Bedienung

Gangwahl: Nutzen Sie den Gangwahlschalter, um zwischen 1. Gang (400 U/min) und 2. Gang (1600 U/min) zu wählen.

Drehmoment einstellen: Drehen Sie den Einstellring auf den gewünschten Wert. Die Drehmomentbegrenzung ist nur im Schraubmodus aktiv.

Drehrichtung: Der Vor-/Rücklaufschalter bestimmt die Drehrichtung. In der Mittelstellung ist der Schalter gesperrt (Einschaltsperre).

Wartung und Pflege

Entfernen Sie vor allen Wartungsarbeiten den Akku. Reinigen Sie das Gehäuse nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keine silikonhaltigen Pflegemittel. Halten Sie die Lüftungsschlitze sauber und frei von Staub.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst den Akku-Ladezustand und den korrekten Sitz des Akkus. Sollte der Schalter klemmen, prüfen Sie, ob der Vor-/Rücklaufschalter in der Mittelstellung steht. Bei Überhitzung schaltet sich das Gerät automatisch ab; lassen Sie es abkühlen.

Technische Daten

Das Gerät arbeitet mit einer Nennspannung von 10,8 V. Das Gewicht beträgt 1,1 kg. Der Bohrfutterbereich für das Schnellspannfutter liegt zwischen 1,5 mm und 13 mm.

Herstellerinformationen

Hilti

Markenprofil
Herstellerwebsite https://www.hilti.de Support https://www.hilti.de Herstellerhandbücher https://www.hilti.de/technical-library

Praktische Hilfe

Typische Probleme

Gerät funktioniert nicht

Prüfen Sie, ob der Akku vollständig eingerastet ist.

Schalter lässt sich nicht drücken

Der Vor-/Rücklaufschalter steht in der Mittelstellung (Einschaltsperre). Schieben Sie ihn nach links oder rechts.

Akku entlädt sich schnell

Bei sehr niedrigen Umgebungstemperaturen den Akku langsam auf Raumtemperatur aufwärmen lassen.

Gerät wird sehr warm

Gerät sofort ausschalten, Akku entfernen und abkühlen lassen. Bei anhaltendem Problem Hilti Service kontaktieren.

Vor der Verwendung

  • Akku vollständig aufladen.
  • Kontakte am Akku und Gerät auf Sauberkeit prüfen.
  • Passenden Adapter für die Anwendung wählen.
  • Vor-/Rücklaufschalter auf korrekte Position prüfen.
  • Sicherstellen, dass das Werkstück sicher befestigt ist.

Technische Daten in der Praxis

Drehmoment (Schrauben)
Einstellbar von 0,5 Nm bis 5 Nm.
Bohrfutterbereich
1,5 mm bis 13 mm (bei Verwendung des Schnellspannfutters).

Abbildungen und Diagramme

  • Die Zahlen in den Abbildungen beziehen sich auf die Teileliste im Kapitel Produktübersicht.
  • Die Pfeile in den Abbildungen zeigen die Bewegungsrichtung beim Adapterwechsel oder bei der Bedienung.

Modellkompatibilität

  • Nur Hilti Li-Ion Akkus der B 12 Serie verwenden.
  • Nur von Hilti zugelassene Ladegeräte verwenden.
