Diese Anleitung beschreibt die Montage und Verwendung der Thule Tension Rafter G2 Spannstange. Bitte stellen Sie vor der Installation sicher, dass das gelieferte Produkt für den Typ, die Höhe und den Auszug Ihrer Markise geeignet ist. Eine unsachgemäße Installation, Verwendung oder Reparatur führt zum Erlöschen der Garantie.
Lieferumfang und Vorbereitung

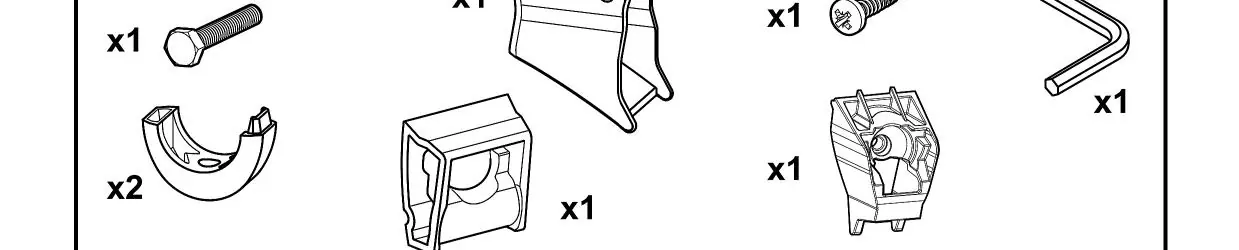

Überprüfen Sie vor Beginn der Montage, ob alle Teile vorhanden sind. Für die Befestigung der Positionierungsstücke im Markisengehäuse gelten folgende Regeln:
- Die Oberfläche muss trocken, staub- und fettfrei sein.
- Drücken Sie die Teile gut an.
- Warten Sie 72 Stunden, bevor Sie die Spannstange belasten.
Montageanleitung
Die Montage unterscheidet sich je nach Markisentyp:

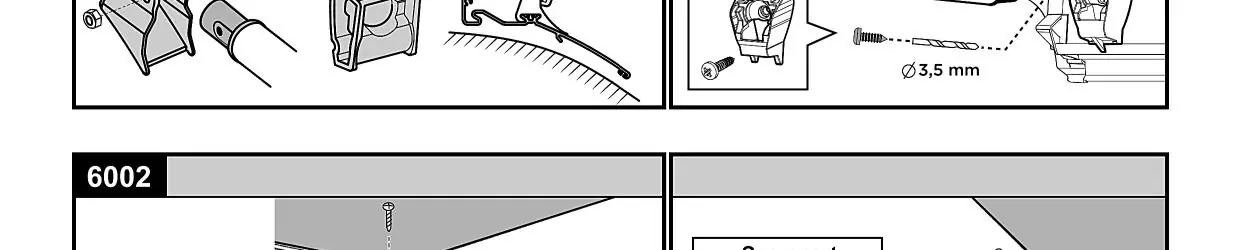

Modell 6200
Befolgen Sie die spezifischen Schritte für das Modell 6200, wie in der Abbildung dargestellt. Achten Sie auf die korrekte Ausrichtung der Halterungen.
Modell 6002
Für das Modell 6002 sind spezifische Befestigungspunkte vorgesehen. Verwenden Sie bei Bedarf die entsprechenden Ersatzteile.
Hinweis: Für die Montage ist ein Bohrer mit 3,5 mm Durchmesser erforderlich.
Bedienung und Anwendung
Die Spannstange dient dazu, das Markisentuch zu straffen und bei Regen oder Wind für Stabilität zu sorgen.
- Regen: Stellen Sie die Markise schräg, indem Sie eine Seite absenken, damit das Wasser ablaufen kann.
- Wind: Fahren Sie die Markise ab einer Windstärke von 6 Bft ein.
- Sicherheit: Platzieren Sie keine Wärmequellen in der Nähe des Daches.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Wasseransammlung auf dem Markisentuch
Stellen Sie die Markise schräg, indem Sie eine Seite absenken, damit das Wasser ablaufen kann.
Starker Wind
Fahren Sie die Markise ab einer Windstärke von 6 Bft ein.
Vor der Verwendung
- Prüfen Sie, ob das Produkt für den Markisentyp, die Höhe und den Auszug geeignet ist.
- Stellen Sie sicher, dass die Klebefläche trocken, staub- und fettfrei ist.
- Warten Sie nach dem Kleben der Positionierungsstücke 72 Stunden vor der ersten Belastung.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Bohrdurchmesser
- Für die Montage ist ein Bohrer mit 3,5 mm Durchmesser erforderlich.
Abbildungen und Diagramme
- Die Anleitung enthält spezifische Montageschritte für die Modelle 6200 und 6002.
- Es wird gezeigt, wie die Spannstange in die Markise eingesetzt und gespannt wird.
Modellkompatibilität
- Nicht geeignet für das Modell 5003 3.00m.
- Für ältere Markisen siehe separate Ersatzteilliste.
