Bedienungsanleitung für Thule Single Step V15 Trittstufe
Erfahren Sie, wie Sie die Thule Single Step V15 12V Trittstufe korrekt installieren und bedienen. Diese Anleitung enthält detaillierte Schaltpläne, Montagehinweise und Anleitungen zur manuellen Notentriegelung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Thule Single Step V15 ist eine elektrisch betriebene Trittstufe für Wohnmobile und Wohnwagen. Diese Anleitung deckt die Installation, den elektrischen Anschluss sowie die Bedienung und Notentriegelung ab. Stellen Sie vor der Installation sicher, dass das Fahrzeug für die Montage geeignet ist und die 12V-Stromversorgung korrekt abgesichert ist.
Inhalt und Lieferumfang

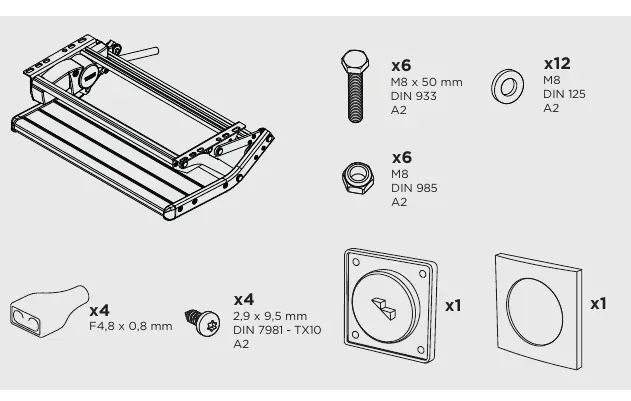

Der Lieferumfang umfasst die Trittstufe sowie das notwendige Montagematerial, bestehend aus Schrauben (M8 x 50 mm), Muttern (M8 DIN 985), Unterlegscheiben (M8 DIN 125) und Befestigungselementen für den Schalter. Bitte prüfen Sie vor Beginn der Arbeiten, ob alle Teile gemäß der Abbildung vorhanden sind.
Installation

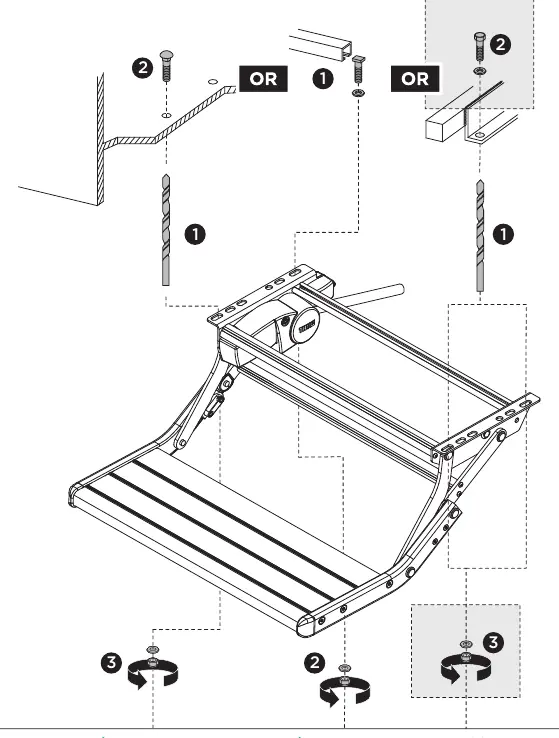

Die Montage erfordert handwerkliches Geschick und geeignetes Werkzeug, darunter einen Bohrer (9 mm und 48 mm) sowie einen TX10-Schraubendreher. Die Trittstufe muss sicher am Fahrzeugrahmen befestigt werden. Achten Sie auf die korrekte Ausrichtung und den festen Sitz aller Schraubverbindungen. Die Einbauhöhe sollte den geltenden Normen (EN 1645-1 / EN 1646-1) entsprechen.
Elektrische Installation
Die Trittstufe wird mit 12V DC betrieben. Der Anschluss erfolgt über den mitgelieferten Schalter. Die Verkabelung umfasst die Farben Violett, Orange, Braun und Grau. Es wird empfohlen, eine 20A-Sicherung in den Stromkreis einzubauen. Für eine automatische Einfahrfunktion kann optional ein Relais (Art.-Nr. 308200) installiert werden. Achten Sie beim Anschluss auf die korrekte Polarität und die Verwendung von Kabeln mit ausreichendem Querschnitt (2,5 mm²).
Bedienung

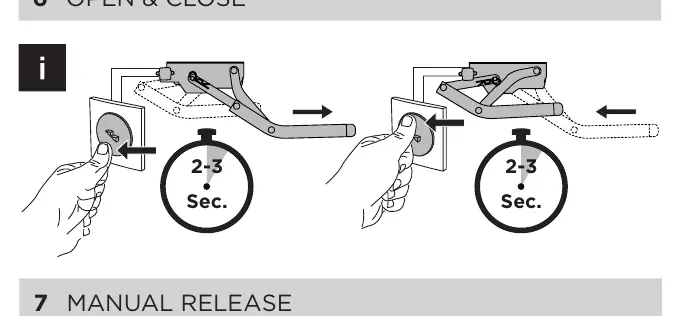

Die Trittstufe wird über den Schalter bedient. Um die Stufe aus- oder einzufahren, halten Sie den Schalter für ca. 2-3 Sekunden gedrückt, bis der Vorgang abgeschlossen ist. Achten Sie darauf, dass sich während des Betriebs keine Personen oder Hindernisse im Bewegungsbereich der Stufe befinden.
Manuelle Notentriegelung

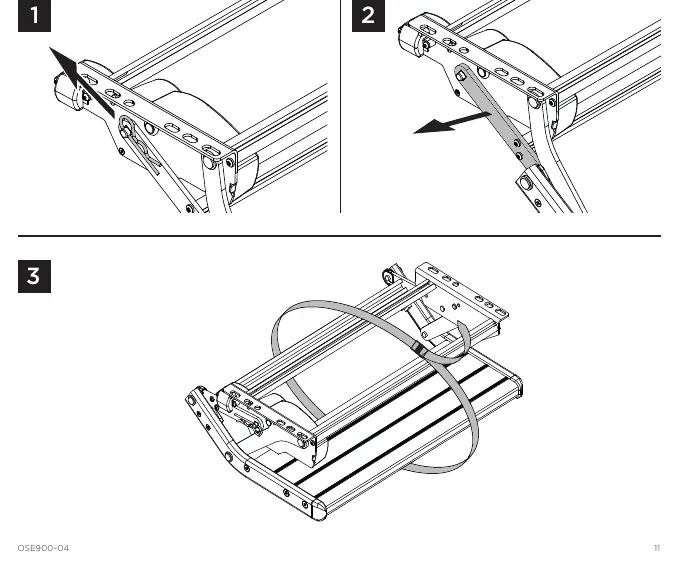

Sollte die elektrische Funktion ausfallen, verfügt die Thule Single Step V15 über eine manuelle Notentriegelung. Diese ermöglicht es, die Stufe von Hand zu bewegen. Folgen Sie den Schritten in der Anleitung, um den Verriegelungsmechanismus zu lösen und die Stufe sicher zu positionieren.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Trittstufe fährt nicht ein oder aus
Prüfen Sie die 12V-Stromversorgung, die 20A-Sicherung und die korrekte Verkabelung gemäß Schaltplan.
Elektrischer Defekt
Verwenden Sie die manuelle Notentriegelung, um die Stufe bei Bedarf einzufahren.
Vor der Verwendung
- Sicherstellen, dass die 12V-Stromversorgung korrekt angeschlossen ist.
- Sicherung (20A) in der Stromleitung prüfen.
- Alle Schrauben und Befestigungen auf festen Sitz prüfen.
- Prüfen, ob der Schalter korrekt montiert ist.
- Sicherstellen, dass der Bewegungsbereich der Stufe frei von Hindernissen ist.
Technische Daten in der Praxis
- 20A Sicherung
- Empfohlene Absicherung für den Stromkreis.
- 2-3 Sekunden
- Erforderliche Dauer des Tastendrucks zum Öffnen oder Schließen.
Abbildungen und Diagramme
- Schaltplan mit Warnlampe: Zeigt den Anschluss des Schalters, Motors und der Warnleuchte.
- Schaltplan mit Relais: Zeigt den Anschluss für die automatische Einfahrfunktion.
Modellkompatibilität
- Geeignet für 12V-Bordnetze in Wohnmobilen und Wohnwagen.
- Optionales Relais (308200) für automatische Einfahrfunktion erhältlich.
