Installations- und Bedienungsanleitung für Thule Double Step 12V
Erfahren Sie, wie Sie die Thule Double Step 12V Trittstufe sicher installieren und bedienen. Diese Anleitung enthält wichtige Sicherheitshinweise, elektrische Anschlusspläne, Wartungstipps und Anweisungen zur manuellen Notentriegelung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen
Die Thule Double Step 12V ist eine elektrisch betriebene Trittstufe für Fahrzeuge. Vor der Installation und Nutzung müssen die Sicherheitshinweise beachtet werden. Die Trittstufe benötigt eine 12V-Stromversorgung. Achten Sie auf die Stromaufnahme von 7A bzw. 19A je nach Betriebszustand. Die Trittstufe darf nicht bei laufendem Motor oder während der Fahrt ausgefahren sein.
Bedienung
Die Trittstufe wird über einen Schalter bedient. Zum Aus- oder Einfahren den Schalter betätigen und für ca. 2-3 Sekunden gedrückt halten, bis der Vorgang abgeschlossen ist.

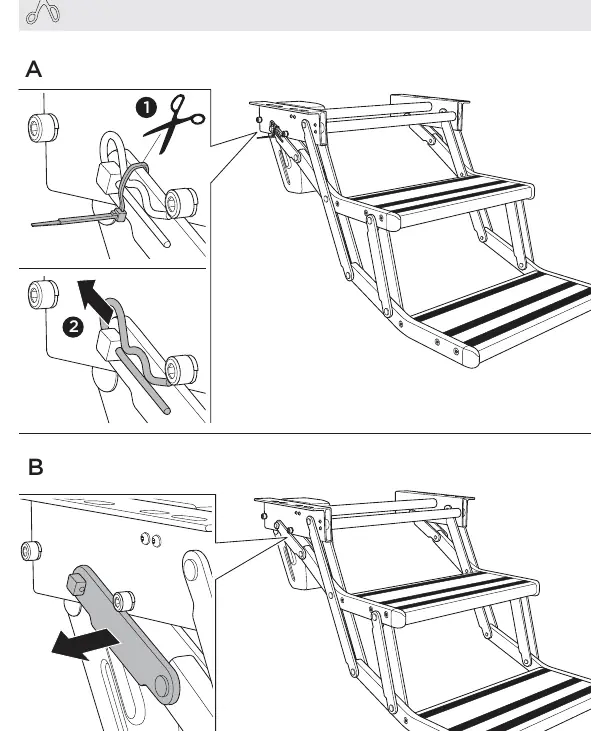

Manuelle Notentriegelung
Sollte die elektrische Funktion ausfallen, kann die Trittstufe manuell entriegelt werden:
- Variante A: Den Kabelbinder am Verriegelungsmechanismus durchtrennen und den Mechanismus lösen.
- Variante B: Den manuellen Entriegelungshebel betätigen, um die Stufe freizugeben.
Wartung und Pflege
Um die Lebensdauer der Trittstufe zu verlängern, sollte sie regelmäßig gereinigt werden. Verwenden Sie dazu Wasser und eine Bürste. Verwenden Sie keinen Hochdruckreiniger, da dies die beweglichen Teile und die Elektronik beschädigen kann.
Installation
Die Installation erfordert grundlegende handwerkliche Fähigkeiten und die passenden Werkzeuge (N° 13 Schlüssel, TX10 Schraubendreher, Bohrer Ø 9mm und Ø 48mm). Die Trittstufe muss stabil am Fahrzeugrahmen montiert werden. Achten Sie auf die Einhaltung der Abstände gemäß EN 1646-1.
Elektrische Installation
Der elektrische Anschluss muss gemäß den beiliegenden Schaltplänen erfolgen. Verwenden Sie eine 20A-Sicherung. Es stehen verschiedene Anschlussmöglichkeiten zur Verfügung:
- Standardanschluss mit Schalter.
- Anschluss mit Warnlampe oder Summer zur Anzeige des ausgefahrenen Zustands.
- Anschluss mit optionalem Relais (308200) für automatische Einfahrfunktion.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Trittstufe fährt nicht ein oder aus
Prüfen Sie die 12V-Stromversorgung, die Verkabelung und die 20A-Sicherung.
Trittstufe blockiert
Prüfen Sie, ob Fremdkörper den Mechanismus blockieren, oder nutzen Sie die manuelle Notentriegelung.
Vor der Verwendung
- Sicherstellen, dass die 12V-Stromversorgung korrekt angeschlossen ist.
- Prüfen, ob die 20A-Sicherung intakt ist.
- Sicherstellen, dass der Montagebereich am Fahrzeug stabil ist.
- Prüfen, ob alle benötigten Werkzeuge (N° 13, TX10, Bohrer) vorhanden sind.
- Sicherstellen, dass die Trittstufe frei von Hindernissen ist.
Abbildungen und Diagramme

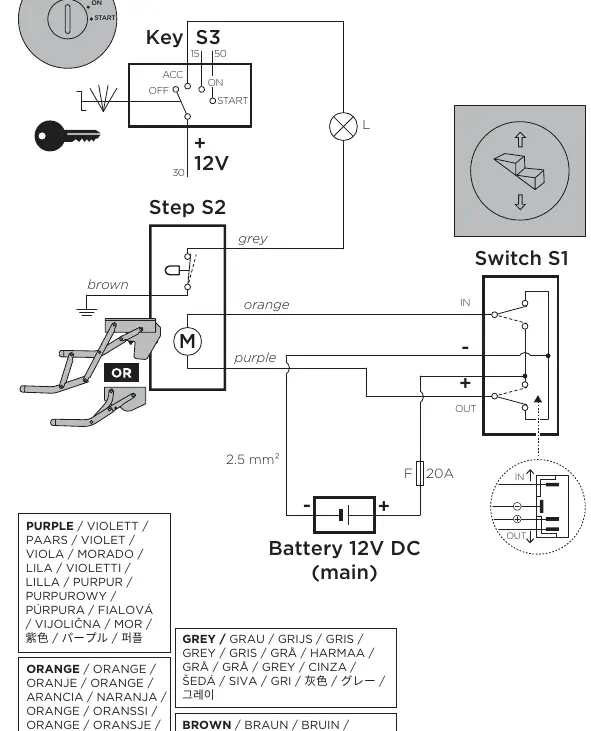

- Schaltpläne zeigen den Anschluss an die 12V-Batterie, den Schalter (S1) und optionale Komponenten wie Warnlampen oder Relais.

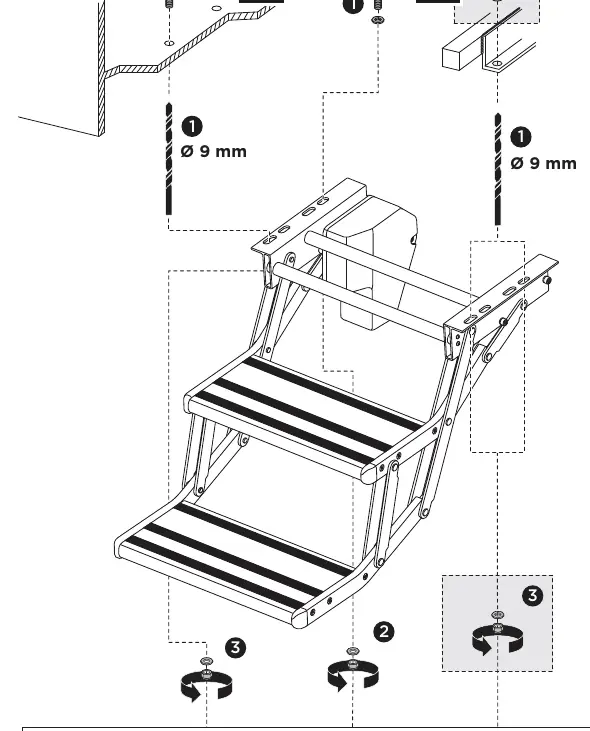

- Montageskizzen zeigen die Befestigungspunkte am Fahrzeugrahmen.
Modellkompatibilität
- Geeignet für Fahrzeuge mit 12V-Bordnetz.
- Kompatibel mit optionalem Relais (308200) für automatische Einfahrfunktion.
- Montage muss EN 1646-1 entsprechen.
