Bedienungsanleitung für Ecosmart FLEX 122IL Island Fireplace
Erfahren Sie alles über den Ecosmart FLEX 122IL Island Fireplace. Dieser Leitfaden enthält technische Daten, Sicherheitsinformationen, Installationshinweise und Details zu den verschiedenen Modellvarianten für den Innen- und Außenbereich.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Ecosmart FLEX 122IL ist ein Bioethanol-Kamin, der für den Innen- und Außenbereich konzipiert ist. Er zeichnet sich durch eine "Zero Clearance"-Konstruktion aus, die den Einbau in Holz- oder Metallständerwerke ermöglicht. Vor der Installation müssen die physischen Modellabmessungen unbedingt mit den Ausschnittmaßen abgeglichen werden, um Toleranzen zu bestätigen. Der Betrieb erfordert die Einhaltung spezifischer Mindestraumgrößen, die je nach Modellvariante variieren.

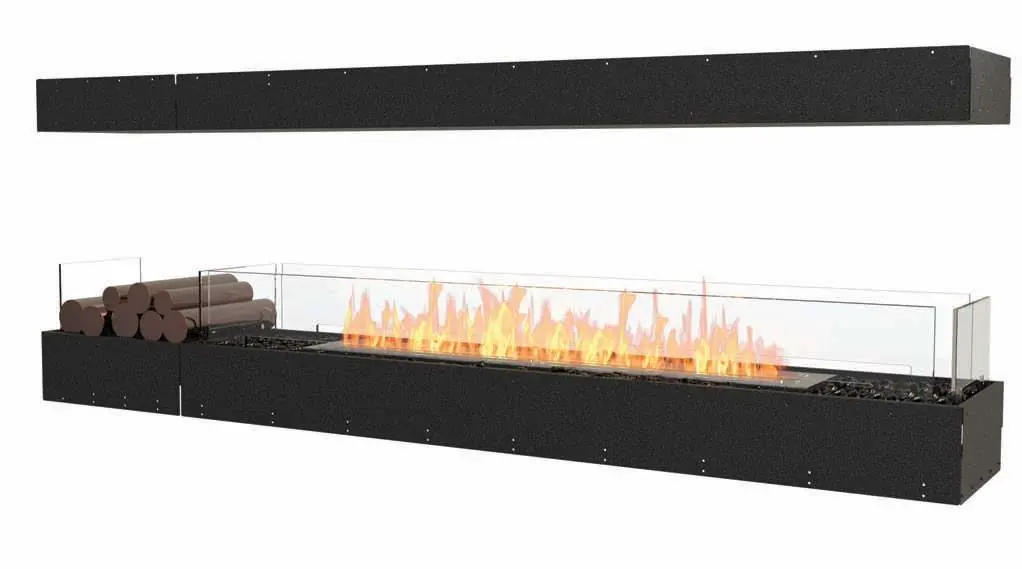

Produktübersicht und Merkmale
- Clean Burning: Betrieb mit sauber verbrennendem e-NRG Bioethanol.
- Toughened Safety Screen: Integrierte Windschutzscheibe aus gehärtetem Glas zur Stabilisierung der Flamme bei Wind.
- Zero Clearance: Ermöglicht flexible Installation in Wänden.
- Konstruktion: Zinkversiegelter Stahl mit hitzebeständiger schwarzer Pulverbeschichtung für Langlebigkeit.

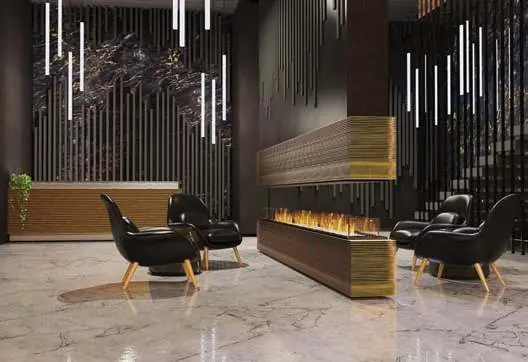

- Anwendung: Geeignet als Raumteiler (vierseitig offen).
Modellvarianten und technische Daten
Es gibt drei Hauptvarianten des FLEX 122IL:
- ESF.1.FX.122IL: Gewicht 148,6 kg, 3x XL900 Brenner, Mindestraumgröße 330 m³.
- ESF.1.FX.122IL.BX2: Gewicht 131,1 kg, 2x XL900 Brenner, Mindestraumgröße 220 m³.
- ESF.1.FX.122IL.BX1: Gewicht 131,1 kg, 2x XL1200 Brenner, Mindestraumgröße 230 m³.
Die Brenndauer beträgt je nach Modell zwischen 8 und 14 Stunden.
Sicherheitshinweise
Wichtig: Dekorative Holzscheite (optionales Zubehör) dürfen nicht direkt über einer offenen Flamme platziert werden. Sie sind so konzipiert, dass sie in der Nähe der Hitze, aber nicht direkt im Feuer liegen. Es darf nur ein Set dekorativer Holzscheite pro Modell verwendet werden.
Zubehör
Zum Lieferumfang gehören in der Regel ein Jerry Can (Kanister), ein Feuerhaken (Lighting Rod) mit Feuerzeug, Baffles und schwarze Glaskohle. Dekorative Holzscheite sind als optionales Zubehör erhältlich.
Praktische Hilfe
Typische Probleme
Dekorative Holzscheite über der Flamme
Dekorative Holzscheite dürfen nicht direkt über der offenen Flamme platziert werden. Sie müssen so positioniert werden, dass sie nur der Hitze ausgesetzt sind.
Vor der Verwendung
- Überprüfen Sie die Mindestraumgröße (220-330 m³ je nach Modell).
- Stellen Sie sicher, dass der Kamin für den geplanten Standort (Innen/Außen) geeignet ist.
- Verwenden Sie ausschließlich e-NRG Bioethanol.
- Prüfen Sie die physischen Abmessungen vor der Installation.
- Stellen Sie sicher, dass die Ausschnittmaße mit den Toleranzen des Kamins übereinstimmen.
Technische Daten in der Praxis
- Zero Clearance
- Konstruktionsweise, die den direkten Einbau in Holz- oder Metallständerwerke erlaubt.
- Minimum Room Size
- Das erforderliche Mindestvolumen des Raumes für einen sicheren Betrieb.
Abbildungen und Diagramme
- Die technischen Zeichnungen auf Seite 3 zeigen die Abmessungen der verschiedenen Modellvarianten (122IL, 122IL.BX2, 122IL.BX1) in Millimetern.
Modellkompatibilität
- Dekorative Holzscheite sind nur für Modelle mit dekorativer Seitenbox geeignet.
- Die Modelle sind für den Innen- und Außenbereich zertifiziert.
