Installationsanleitung für Pelletkaminofen EGO AIRMATIC 8 M3 CORE / EGO COMFORT AIRMATIC...
Installationsanleitung für die Pelletkaminöfen EGO AIRMATIC 8 M3 CORE und EGO COMFORT AIRMATIC 10 M3 CORE. Enthält wichtige Sicherheitshinweise, Montageanleitungen, Sicherheitsabstände, elektrische Anschlüsse und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Installationsanleitung ist ein integraler Bestandteil des Produkts und muss sorgfältig aufbewahrt werden. Die Installation, der elektrische Anschluss, die Funktionsprüfung und die Wartung dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Lokale und nationale Vorschriften müssen strikt eingehalten werden. Das Gerät ist ausschließlich für den Betrieb mit Holzpellets konzipiert.
Sicherheitshinweise
- Qualifizierte Installation: Das Gerät muss von einem Fachmann installiert werden, der eine Konformitätserklärung ausstellt.
- Brennstoff: Verwenden Sie nur empfohlene Holzpellets (EN ISO 17225-2 Klasse A1). Andere Brennstoffe sind verboten.
- Brandschutz: Halten Sie Sicherheitsabstände zu brennbaren Materialien ein. Trocknen Sie keine Wäsche auf dem Gerät.
- Oberflächentemperaturen: Viele Oberflächen (Tür, Griff, Glas, Rauchrohre) werden sehr heiß. Verwenden Sie geeignete Schutzkleidung.
- Wartung: Jährliche Wartung durch qualifiziertes Personal ist erforderlich.
Installation
Die Installation muss sicherstellen, dass das Gerät leicht zugänglich ist. Ein externer Lufteinlass für die Verbrennungsluft ist zwingend erforderlich. Das Rauchabzugssystem muss korrekt dimensioniert sein (EN 13384-1) und darf nicht mit anderen Geräten geteilt werden.
Mindestabstände
Beachten Sie die Sicherheitsabstände zu brennbaren Objekten:
- Rückseite: 40-120 mm
- Seiten: 100-200 mm
- Oben: 800 mm
- Vorne: 1000 mm
Montage und Inbetriebnahme
Das Gerät wird ohne installierte Seitenverkleidung geliefert. Die Montage umfasst das Entfernen der oberen Abdeckung, das Anbringen der Seitenteile und das Nivellieren mittels der vier verstellbaren Füße. Achten Sie darauf, das Rauchabzugsrohr nicht zu forcieren.
Anschlüsse
Das Gerät muss an ein ordnungsgemäß geerdetes 230V-Netz angeschlossen werden. Das Netzkabel darf niemals mit heißen Teilen des Ofens in Kontakt kommen. Bei Modellen mit "Comfort Air"-Funktion kann die Warmluft über Zubehörrohre in andere Räume geleitet werden. Diese Rohre müssen isoliert werden, da sie Temperaturen von ca. 150°C erreichen können.
Betrieb

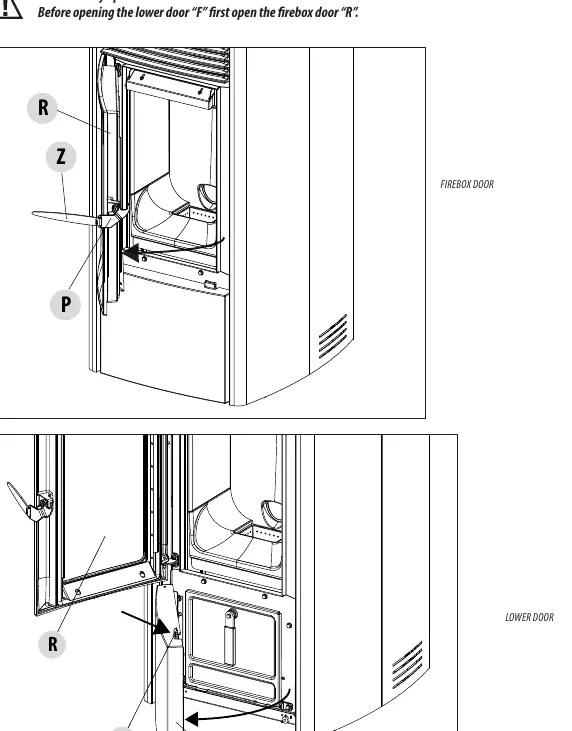

Das Befüllen des Pelletbehälters erfolgt über die obere Tür. Öffnen Sie die Tür nur, wenn der Ofen ausgeschaltet und abgekühlt ist. Verwenden Sie zum Öffnen der Feuerraumtür den mitgelieferten kalten Griff.
Praktische Hilfe
Typische Probleme
Rauchentwicklung bei der ersten Inbetriebnahme
Dies ist normal, da die Farbe aushärtet. Sorgen Sie für eine gute Belüftung des Raumes.
Fehlgeschlagene Zündung
Entfernen Sie unverbrannte Pellets aus dem Brennertopf, bevor Sie einen neuen Zündversuch unternehmen.
Gerät lässt sich nicht einschalten
Überprüfen Sie die Sicherungen im Stromanschlussblock (5x20 mm T delayed / 3.15 A 250 V).
Vor der Verwendung
- Installation durch qualifiziertes Fachpersonal sicherstellen.
- Rauchabzugssystem gemäß EN 13384-1 prüfen.
- Externen Lufteinlass (mind. 80 cm²) sicherstellen.
- Bodenplatte bei brennbaren Böden verwenden.
- Pellets gemäß EN ISO 17225-2 Klasse A1 bereitstellen.
- Sicherheitsabstände zu brennbaren Materialien prüfen.
Technische Daten in der Praxis
- Nennwärmeleistung
- 8,0 kW (EGO AIRMATIC 8) oder 10,0 kW (EGO COMFORT AIRMATIC 10).
- Behälterkapazität
- 39 Liter Fassungsvermögen für Pellets.
- Rauchrohrdurchmesser
- 80 mm Anschlussdurchmesser.
- Elektrische Leistung
- 49 W (8 kW Modell) oder 89 W (10 kW Modell) im Normalbetrieb.
Abbildungen und Diagramme

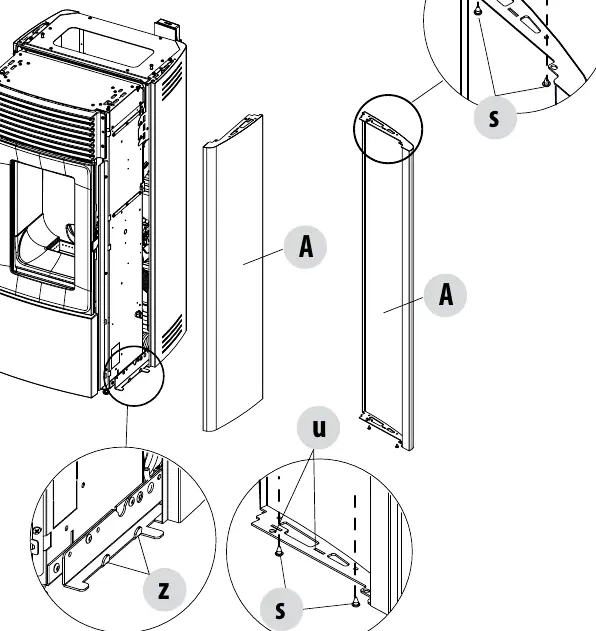

- Die Abbildungen zeigen die korrekte Positionierung der Seitenverkleidungen und die Befestigungspunkte.
- Das Installationsdiagramm verdeutlicht die notwendigen Abstände zu Wänden und Decken.

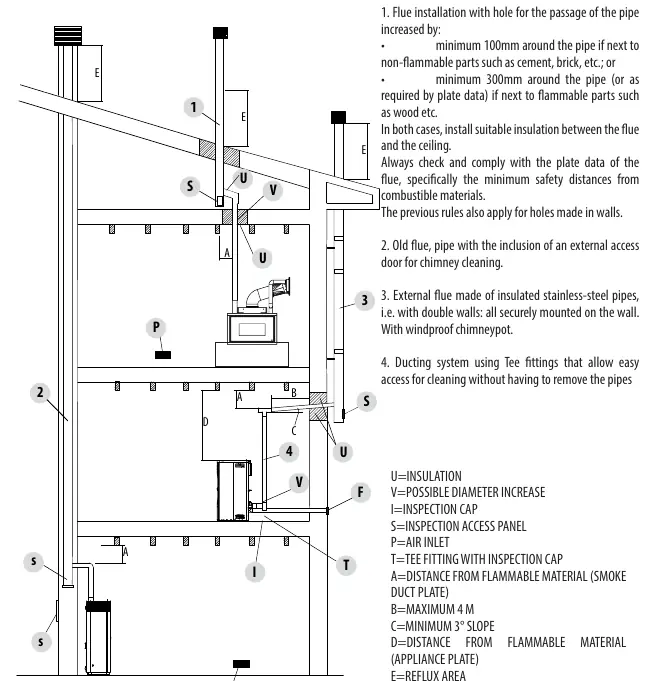

- Die Zeichnungen zum Rauchabzug zeigen die korrekte Anordnung von T-Stücken und Inspektionsöffnungen.
Modellkompatibilität
- Nur für Holzpellets (6 mm Durchmesser, 3-40 mm Länge) geeignet.
- Nicht für den Betrieb mit anderen Brennstoffen oder als Müllverbrennungsanlage geeignet.
