Fehlerbehebungsanleitung für den elektrischen Kamin Allen + Roth 1137MFP-72-36-503

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Fehlerbehebungsanleitung für den elektrischen Kamin Allen + Roth 1137MFP-72-36-503. Es konzentriert sich spezifisch auf das Problem eines nicht funktionierenden Flammeneffekts, das häufig durch eine lose oder getrennte USB-Verbindung zwischen der Heizeinheit und dem Holzscheit-Set verursacht wird.

Fehlerbehebung bei nicht funktionierender Flamme

Wenn der Flammeneffekt nicht funktioniert, ist die USB-Verbindung im Inneren des Geräts zu prüfen. Dies erfordert das teilweise Zerlegen des Kamins.

Schritt-für-Schritt-Anleitung zur USB-Verbindung

1. Vorbereitung: Trennen Sie den Kamin vom Stromnetz und bewegen Sie ihn von der Wand weg, um Zugang zur Rückseite zu erhalten.

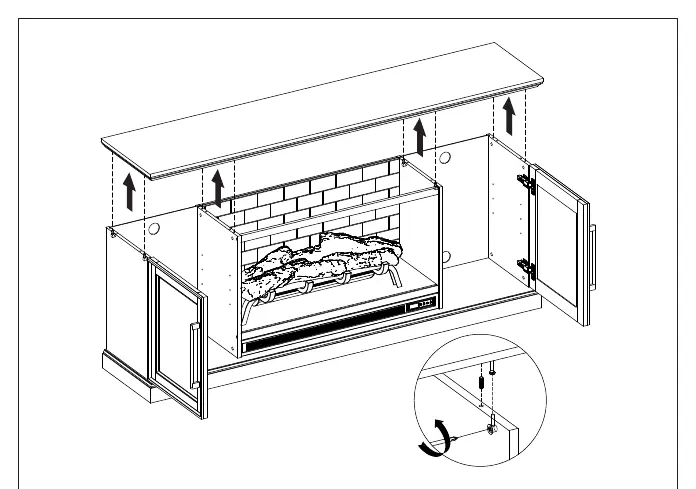

2. Gehäuse öffnen: Lösen Sie mit einem Kreuzschlitzschraubendreher die acht Sicherungsmuttern an den Innen- und Außenwänden durch Drehen gegen den Uhrzeigersinn.
3. Abdeckung entfernen: Heben Sie mit Hilfe einer zweiten Person die obere Platte vorsichtig ab und legen Sie diese auf eine saubere, kratzfreie Oberfläche. Achten Sie darauf, die Verbindungsstangen nicht zu verbiegen.
4. Zugang zum Inneren: Schieben Sie die mittlere Ziegelplatte nach oben aus ihrer Führungsschiene und legen Sie sie beiseite.
5. USB-Verbindung herstellen: Suchen Sie das USB-Kabel an der Heizeinheit. Führen Sie das Kabel durch das runde Loch an der unteren linken Seite des Metallsockels und verbinden Sie es mit der unteren linken Ecke des Holzscheit-Sets. Sichern Sie überschüssiges Kabel mit dem beiliegenden Kabelbinder, damit es sich nicht löst.
6. Funktionstest: Schließen Sie den Kamin wieder an das Stromnetz an, schalten Sie ihn ein und prüfen Sie den Flammeneffekt über die Helligkeitseinstellung.

Zusammenbau

Wenn der Flammeneffekt korrekt funktioniert, führen Sie den Zusammenbau in umgekehrter Reihenfolge durch:

• Trennen Sie das Gerät zur Sicherheit erneut vom Stromnetz.
• Setzen Sie die mittlere Ziegelplatte wieder ein, indem Sie sie nach unten in die Führungsschiene schieben.

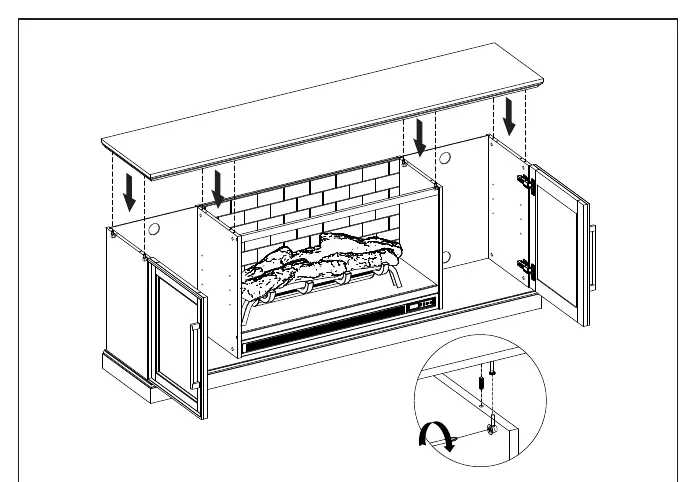

• Setzen Sie die obere Platte wieder auf den Kaminsims, richten Sie Stifte und Dübel aus und ziehen Sie die acht Sicherungsmuttern im Uhrzeigersinn fest.
