Installations- und Wartungshandbuch für Temperzone ISD 135K, 160K, 200K, 230K...

Erfahren Sie, wie Sie die Temperzone ISD 135K, 160K, 200K und 230K Kanalklimageräte korrekt installieren, warten und in Betrieb nehmen. Detaillierte Anleitungen zu Montage, Kondensatablauf, elektrischer Verkabelung und Wartungsintervallen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Feder- und Festmontage (Fig. 2 & 3) Seite 1 Kondensatablauf-Installation (Fig. 4) Seite 2 Empfehlungen zur Lärmisolierung (Fig. 5) Seite 3 Schaltplan Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Wartungsanweisungen für die Temperzone ISD-Serie (135K, 160K, 200K, 230K). Die Geräte sind für den Betrieb mit OSA-Außeneinheiten konzipiert. Eine korrekte Installation gemäß nationaler und lokaler Sicherheitsvorschriften ist zwingend erforderlich. Beachten Sie insbesondere die Anforderungen an den Kondensatablauf und die elektrische Verkabelung.

Installation und Montage

Die Geräte sollten mit einem Freiraum von mindestens 500 mm zum Elektrokasten installiert werden, um Wartungsarbeiten zu ermöglichen. Es stehen zwei Montageoptionen zur Verfügung:

Feder- und Festmontage (Fig. 2 & 3)
Feder- und Festmontage (Fig. 2 & 3)
  • Federmontage: Empfohlen, um die Übertragung von Vibrationen auf die Gebäudestruktur zu minimieren.
  • Festmontage: Kann verwendet werden, wenn eine starre Installation zulässig ist. Hierbei wird das Gerät an vier Gewindestangen aufgehängt.

Das Gerät verfügt über eine eingebaute geneigte Kondensatwanne, daher muss das Gerät waagerecht montiert werden.

Kondensatablauf

Der Kondensatablauf muss außerhalb des Gehäuses mit einem Siphon versehen werden. Die vertikale Höhe des Siphons muss mindestens 50 mm betragen. Das Gefälle der Ablaufleitung sollte mindestens 1:50 (20 mm pro Meter) betragen. Bei langen Leitungen ist eine Entlüftung vorzusehen, deren oberes Ende mindestens 100 mm über der Kondensatwanne liegen muss.

Kondensatablauf-Installation (Fig. 4)
Kondensatablauf-Installation (Fig. 4)

Elektrische Installation

Die elektrische Versorgung erfolgt über die Außeneinheit. Arbeiten müssen von qualifiziertem Fachpersonal gemäß dem beiliegenden Schaltplan durchgeführt werden. Bei Bedarf kann ein zusätzliches Kabel zwischen Innen- und Außeneinheit verlegt werden, falls die Funktion 'Indoor Fan Off During De-Ice' (Lüfter aus während Abtauvorgang) erforderlich ist.

Schaltplan
Schaltplan

Inbetriebnahme und Wartung

Vor der Inbetriebnahme sind folgende Punkte zu prüfen:

  • Thermostat korrekt verdrahtet und eingestellt.
  • Luftfilter sauber.
  • Lüfter läuft frei und ohne Vibrationen.
  • Kondensatablauf funktioniert einwandfrei.

Wartungsplan:

  • Wöchentlich (erste 4 Wochen): Luftfilter prüfen und ggf. absaugen, Kondensatablauf prüfen.
  • Monatlich: Luftfilter prüfen und reinigen.
  • Halbjährlich: Kondensatablauf prüfen, Wärmetauscher reinigen, Lüfter und elektrische Verbindungen auf festen Sitz prüfen.

Lärmschutz

Um Lärmübertragungen zu minimieren, sollten flexible Verbindungen zwischen Gerät und starren Kanälen verwendet werden. Nutzen Sie schallgedämmte Kanäle und vermeiden Sie die Installation direkt über lärmempfindlichen Bereichen.

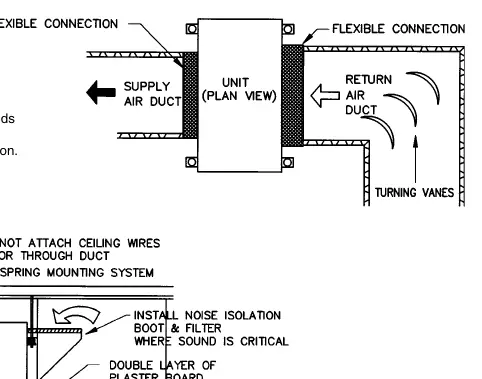

Empfehlungen zur Lärmisolierung (Fig. 5)
Empfehlungen zur Lärmisolierung (Fig. 5)

Praktische Hilfe

Typische Probleme

Kondensat läuft über oder staut sich

Siphon prüfen (mind. 50 mm Höhe), Gefälle von 1:50 sicherstellen, Entlüftung bei langen Leitungen installieren.

Übermäßige Vibrationen oder Lärm

Federmontage-System verwenden, flexible Kanalanschlüsse nutzen, schallgedämmte Kanäle einsetzen.

Lüfter läuft während des Abtauens weiter

Prüfen, ob die optionale 'Indoor Fan Off During De-Ice'-Verkabelung korrekt installiert und die Drahtbrücke zwischen 'N' und '1' entfernt wurde.

Vor der Verwendung

  • 500 mm Freiraum um den Elektrokasten sicherstellen.
  • Kondensatablauf mit Wasser auf Durchfluss prüfen.
  • Thermostat korrekt verdrahtet und eingestellt.
  • Luftfilter auf Sauberkeit prüfen.
  • Lüfter auf freien Lauf ohne Vibrationen prüfen.
  • Elektrische Verbindungen auf festen Sitz prüfen.

Technische Daten in der Praxis

Kondensatgefälle
Mindestens 1:50 (20 mm pro Meter) für korrekten Abfluss.

Abbildungen und Diagramme

  • Fig. 1: Abmessungen und Montagepunkte für die verschiedenen Modelle.
  • Fig. 2 & 3: Montageanleitung für Feder- und Festmontage.
  • Fig. 4: Korrekte Installation des Kondensatablaufs mit Siphon und Entlüftung.
  • Fig. 5: Empfehlungen zur Lärmisolierung und Kanalführung.

Modellkompatibilität

  • Nur für den Betrieb mit Temperzone OSA-Außeneinheiten vorgesehen.
  • Optionale Filterboxen und Elektroheizungen erfordern spezifische Installationsschritte (Austausch der Luftstutzen).
  • SAT-2 oder TZT-701 Controller für die Steuerung erforderlich.
