Bedienungsanleitung für Taramps MD 5000.1 Auto-Verstärker

Erfahren Sie, wie Sie den Taramps MD 5000.1 Auto-Verstärker sicher installieren und konfigurieren. Diese Anleitung enthält wichtige Informationen zu Verkabelung, Schutzsystemen, LED-Anzeigen und technischen Spezifikationen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der Taramps MD 5000.1 ist ein leistungsstarker Auto-Verstärker. Die Installation muss zwingend durch einen qualifizierten Fachmann erfolgen. Das Gerät ist für 12V-Systeme ausgelegt und erfordert eine sorgfältige Verkabelung mit einem Querschnitt von 70mm² sowie eine externe Absicherung von 250A. Achten Sie auf ausreichende Belüftung (mindestens 25mm Freiraum um den Kühlkörper), um Überhitzung zu vermeiden.

Sicherheitshinweise

  • Verwenden Sie Schutzbrillen und isolierte Werkzeuge bei der Installation.
  • Trennen Sie vor allen Arbeiten den Minuspol der Fahrzeugbatterie.
  • Installieren Sie das Gerät nicht in der Nähe von Kraftstoffleitungen oder Wärmequellen.
  • Vermeiden Sie den Kontakt mit dem Kühlkörper während des Betriebs, da dieser heiß werden kann.
  • Schützen Sie Kabel vor scharfen Kanten durch Kabeldurchführungen.

Funktionen, Eingänge und Ausgänge

Das Bedienfeld umfasst folgende Anschlüsse und Regler:

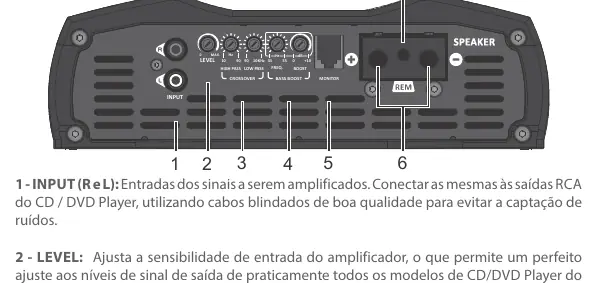

Bedienfeld des Verstärkers mit Eingängen und Reglern
Bedienfeld des Verstärkers mit Eingängen und Reglern
  • Input (R und L): Cinch-Eingänge für das Audiosignal.
  • Level: Regler zur Anpassung der Eingangsempfindlichkeit.
  • Crossover: Einstellbarer Hochpassfilter (HPF: 10Hz - 90Hz) und Tiefpassfilter (LPF: 90Hz - 10KHz).
  • Bass Boost: Einstellbare Frequenz (35Hz - 55Hz) und Verstärkung (0 bis +10dB).
  • Monitor: Anschluss für optionales Zubehör zur Überwachung.
  • Speaker: Lautsprecherausgänge (Plus und Minus).
  • Remote: Anschluss für das Remote-Signal des Radios.

Stromanschluss

Für den Betrieb sind folgende Anforderungen zu beachten:

  • Stromkabel: Verwenden Sie 70mm² Kabel für Plus und Minus.
  • Sicherung: Eine 250A Sicherung oder ein Schutzschalter muss so nah wie möglich an der Batterie installiert werden.
  • Masse: Das Massekabel sollte so kurz wie möglich gehalten und direkt mit dem Minuspol der Batterie verbunden werden.

LED-Anzeigen und Schutzsysteme

  • Blau (Dauerhaft): Verstärker ist eingeschaltet.
  • Gelb (Blinkend): Überhitzung. Der Verstärker reduziert die Leistung oder schaltet ab, bis die Temperatur sinkt.
  • Gelb (Blinkend im Takt der Musik): Clipping-Anzeige (Verzerrung).
  • Rot (Dauerhaft): Kurzschluss oder zu niedrige Impedanz am Ausgang.
  • Rot (Blinkt 2x): Versorgungsspannung unter 9V.
  • Rot (Blinkt 3x): Versorgungsspannung über 16V.

Technische Daten

  • Anzahl der Kanäle: 1
  • Frequenzgang: 10Hz - 10KHz (-3dB)
  • Eingangsimpedanz: 15K Ohm
  • Abmessungen: 228 x 70 x 327 mm
  • Gewicht: 4,22 kg

Herstellerinformationen

Taramps Electronics Ltda

Markenprofil

Praktische Hilfe

Typische Probleme

Gelbe LED blinkt

Überhitzung. Prüfen Sie die Belüftung und ob die Lüfter blockiert sind. Schalten Sie das Gerät nicht aus, damit die Lüfter den Verstärker abkühlen können.

Rote LED leuchtet dauerhaft

Kurzschluss oder zu niedrige Impedanz am Lautsprecherausgang. Überprüfen Sie die Lautsprecherverkabelung.

Rote LED blinkt 2x

Versorgungsspannung ist zu niedrig (unter 9V). Prüfen Sie die Batterie und die Stromkabelverbindungen.

Rote LED blinkt 3x

Versorgungsspannung ist zu hoch (über 16V). Prüfen Sie das Bordnetz des Fahrzeugs.

Vor der Verwendung

  • Installation durch qualifiziertes Fachpersonal durchführen lassen.
  • 70mm² Stromkabel verwenden.
  • 250A Sicherung in Batterienähe installieren.
  • Mindestens 25mm Freiraum um den Kühlkörper sicherstellen.
  • Batteriebank mit ausreichender Kapazität (mind. 250Ah empfohlen) verwenden.

Technische Daten in der Praxis

HPF (High Pass Filter)
Bestimmt die untere Grenzfrequenz des Verstärkers (10Hz - 90Hz).
LPF (Low Pass Filter)
Bestimmt die obere Grenzfrequenz des Verstärkers (90Hz - 10KHz).

Abbildungen und Diagramme

  • Der Anschlussplan zeigt die korrekte Verkabelung von Batterie, Sicherung, Remote-Kabel und Lautsprechern.
  • Die Abbildung der Lautsprecheranschlüsse verdeutlicht die Impedanzberechnung bei Parallelschaltung.
