SounDigital 3000.1 EVO6 Verstärker - Bedienungsanleitung

Schnellstartanleitung für den SounDigital 3000.1 EVO6 Verstärker. Erfahren Sie alles über Installation, Verkabelung, Gain-Einstellung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für die Installation und den Betrieb des SounDigital 3000.1 EVO6 Verstärkers. Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Achten Sie besonders auf die korrekte elektrische Dimensionierung und die Sicherheitsvorkehrungen, um Schäden am Gerät oder Verletzungen zu vermeiden. Eine Sicherung muss zwingend in einem Abstand von maximal 30 cm (12 Zoll) von der Batterie installiert werden.

Sicherheitshinweise

  • Trennen Sie vor der Installation den Minuspol der Batterie.
  • Verwenden Sie nur OFC-Kabel (sauerstofffreies Kupfer); kein kupferkaschiertes Aluminium (CCAW) verwenden.
  • Stellen Sie sicher, dass der Verstärker an einem gut belüfteten Ort installiert wird und die seitlichen Lüftungsschlitze nicht blockiert sind.
  • Das Gerät kann Temperaturen über 60°C erreichen; berühren Sie es nicht, solange es heiß ist.
  • Vermeiden Sie die Installation an Orten, die Wasser, Schmutz oder Feuchtigkeit ausgesetzt sind.
  • Tragen Sie bei der Installation geeignete Schutzausrüstung (Handschuhe, Schutzbrille).

Beschreibung der Anschlüsse und Bedienelemente

Der Verstärker verfügt über verschiedene Bedienelemente zur Klanganpassung:

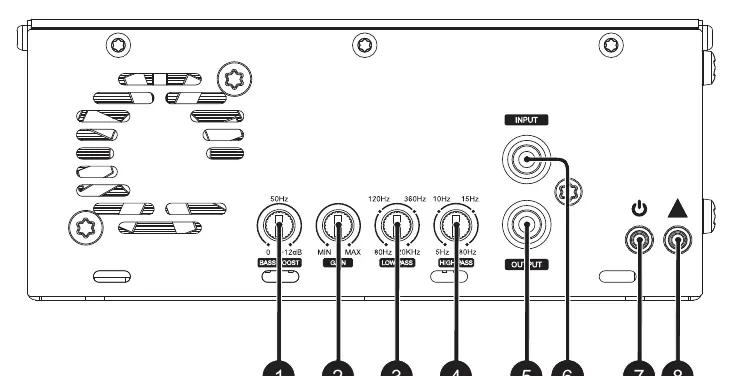

Audio-Eingänge und Bedienelemente
Audio-Eingänge und Bedienelemente
Stromanschlüsse und Lautsprecherausgänge
Stromanschlüsse und Lautsprecherausgänge

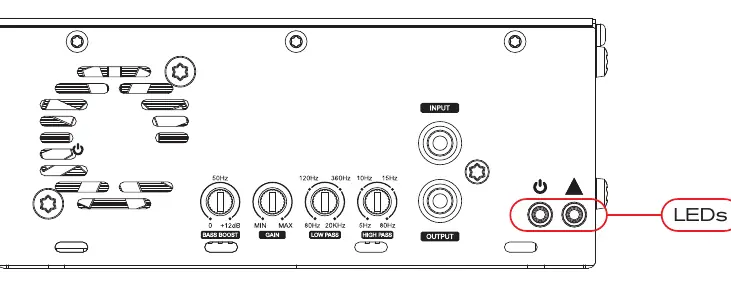

LED-Anzeigen
LED-Anzeigen
  • BASS BOOST: Variable Steuerung (50Hz, 0dB bis +12dB).
  • GAIN: Variable Verstärkungsregelung.
  • LOW PASS: Filtersteuerung (80Hz bis 20kHz).
  • HIGH PASS: Filtersteuerung (5Hz bis 80Hz).
  • LED-Anzeigen: Blau (POWER ON) zeigt Betrieb an, Gelb (CLIP) zeigt Audioverzerrung an.

Installationsablauf

Masseverbindung
Masseverbindung

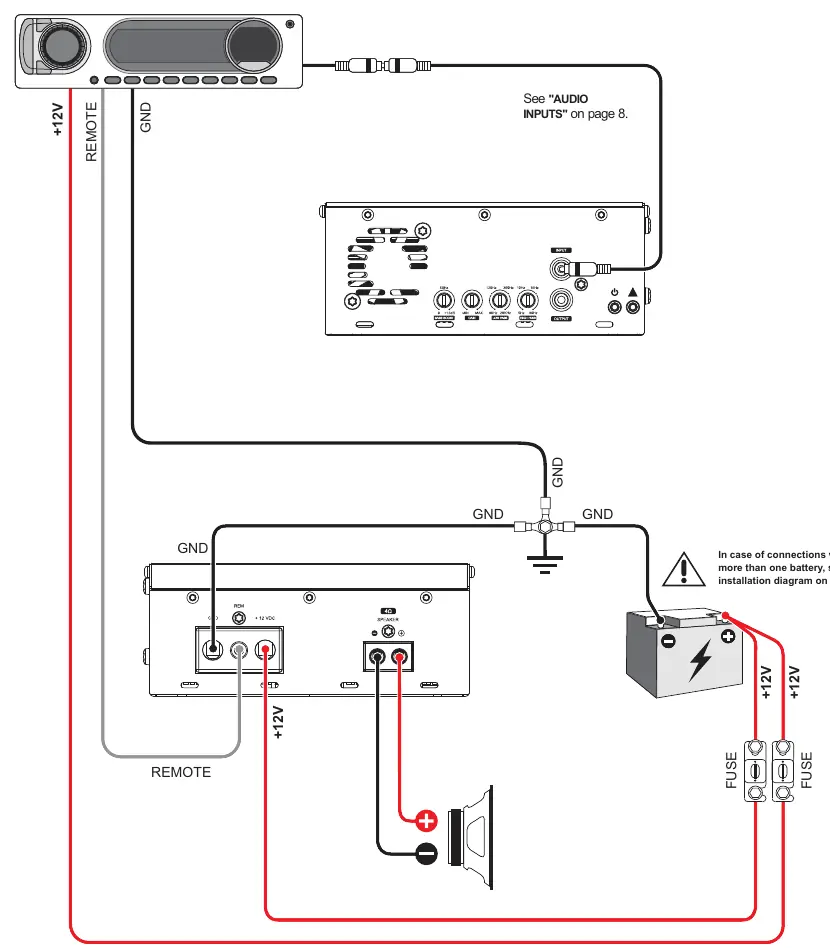

Verkabelungsdiagramm
Verkabelungsdiagramm

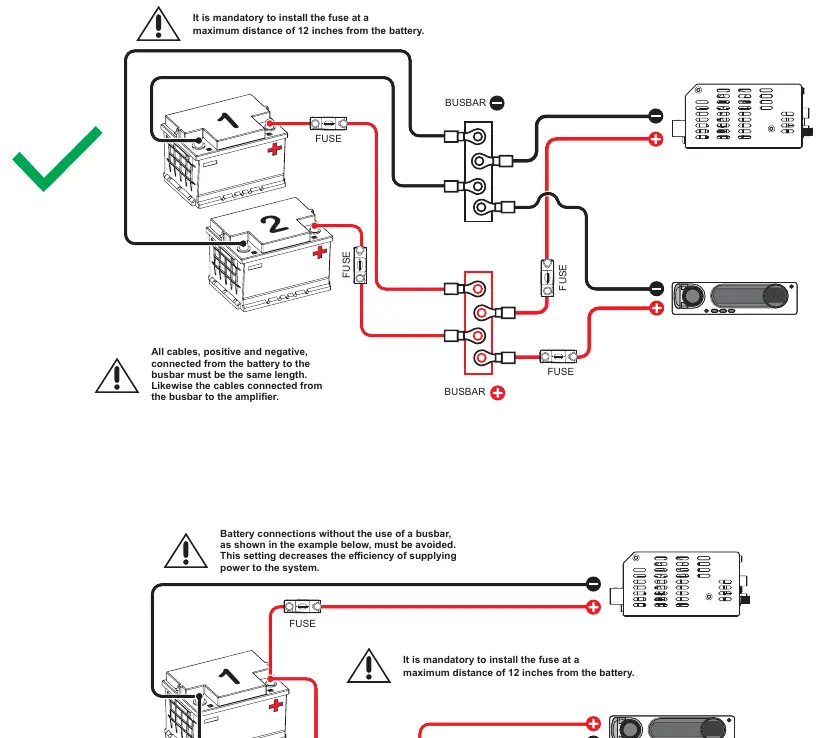

Batterieanschlussdiagramm
Batterieanschlussdiagramm
  1. Trennen Sie den Minuspol der Batterie.
  2. Befestigen Sie den Verstärker so, dass die Anschlüsse leicht zugänglich sind.
  3. Verlegen Sie die Stromkabel von der Batterie zum Sicherungshalter.
  4. Schließen Sie die Stromkabel unter Beachtung der Polarität an den Verstärker an.
  5. Das Massekabel muss so kurz wie möglich sein und mit dem Fahrzeugchassis verbunden werden.
  6. Installieren Sie Signalkabel (RCA) getrennt von Stromkabeln.
  7. Schließen Sie die Lautsprecherkabel unter Beachtung der Polarität an.
  8. Verbinden Sie das Remote-Kabel (REM) mit dem Hauptgerät.
  9. Überprüfen Sie alle Verbindungen auf Kurzschlüsse, bevor Sie die Sicherungen einsetzen und das System einschalten.

Elektrische Dimensionierung

Für den ordnungsgemäßen Betrieb ist die richtige Kabeldimensionierung entscheidend:

  • Strom- und Massekabel: 35mm² (2 AWG).
  • Lautsprecherkabel: 6.0mm² (9 AWG) bei 1Ω, 4.0mm² (11 AWG) bei 2Ω, 2.5mm² (13 AWG) bei 4Ω.
  • Remote-Kabel: 1.5mm² (15 AWG).

Gain-Einstellung

  1. Drehen Sie den Gain-Regler ganz herunter.
  2. Trennen Sie die Lautsprecherkabel vom Verstärker.
  3. Schalten Sie alle Klangverarbeitungen (EQ, Bass, Treble) am Radio aus.
  4. Stellen Sie die Lautstärke des Radios auf 3/4 des Maximums.
  5. Verwenden Sie einen 60Hz Sinuston.
  6. Erhöhen Sie den Gain-Regler, bis die CLIP-LED zu blinken beginnt.
  7. Drehen Sie den Regler leicht zurück, bis die CLIP-LED erlischt.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

  • Verstärker schaltet nicht ein: Prüfen Sie Strom- und Remote-Kabel.
  • Audioausfall, blaue LED blinkt: Prüfen Sie die Versorgungsspannung (zu niedrig oder zu hoch).
  • Audioausfall, gelbe LED blinkt: Prüfen Sie auf Kurzschlüsse an den Lautsprecherausgängen oder zu niedrige Impedanz.
  • Störgeräusche: Prüfen Sie die Masseverbindung und RCA-Kabel auf Massefehler.

Technische Daten

Der Verstärker arbeitet mit einer Betriebsspannung von 10V bis 16V. Die RMS-Leistung variiert je nach Impedanz (1Ω, 2Ω oder 4Ω). Der Frequenzgang liegt zwischen 5Hz und 20kHz.

Praktische Hilfe

Typische Probleme

Verstärker schaltet nicht ein

Prüfen Sie, ob Strom- und Remote-Kabel korrekt angeschlossen sind.

Audioausfall, blaue LED blinkt

Versorgungsspannung prüfen (zu niedrig oder zu hoch). Batterie und Kabeldimensionierung kontrollieren.

Audioausfall, gelbe LED blinkt

Kurzschluss an den Lautsprecherausgängen oder zu niedrige Impedanz prüfen.

Störgeräusche aus den Lautsprechern

Masseverbindung prüfen (kein Lack an der Kontaktstelle), RCA-Kabel auf Defekte prüfen.

Vor der Verwendung

  • Minuspol der Batterie vor Installation trennen.
  • Sicherung innerhalb von 30cm (12 Zoll) von der Batterie installieren.
  • OFC-Kabel verwenden (kein CCAW).
  • Betriebsspannung zwischen 12.6V und 14.4V sicherstellen.
  • Ausreichende Belüftung am Montageort sicherstellen.

Technische Daten in der Praxis

Betriebsspannung
10V - 16V DC
Frequenzgang
5Hz - 20kHz (-3dB)
Eingangsempfindlichkeit
200mV (RCA)
Sicherung (empfohlen)
150A

Abbildungen und Diagramme

  • Verkabelungsdiagramm zeigt den Anschluss von Radio, Verstärker, Lautsprechern und Stromversorgung.
  • Batterieanschlussdiagramm zeigt die korrekte Verwendung von Sammelschienen (Busbars) für mehrere Batterien.

Modellkompatibilität

  • Nur für Fahrzeuge mit DC-Bordnetz geeignet.
  • Mindestimpedanz je nach Modell beachten (1Ω, 2Ω oder 4Ω).
