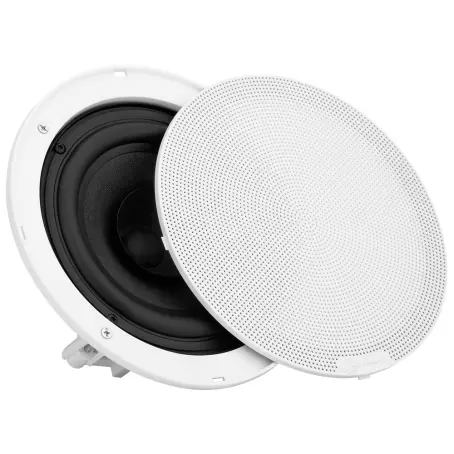

Installationsanleitung für Taramps 019769-R00 6-Zoll-Deckenlautsprecher
Erfahren Sie, wie Sie den Taramps 6-Zoll-Deckenlautsprecher korrekt installieren, anschließen und in Betrieb nehmen. Dieser Leitfaden enthält technische Daten, Installationsschritte und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieser Leitfaden unterstützt Sie bei der fachgerechten Installation des Taramps 6-Zoll-Deckenlautsprechers. Das Gerät ist für den Einsatz in Wohn- und Gewerbeumgebungen konzipiert. Achten Sie bei der Installation besonders auf die korrekte Verkabelung und vermeiden Sie ein zu hohes Drehmoment bei der Verwendung von Elektroschraubern, um Schäden am Produkt zu vermeiden.
Installation
- Verwenden Sie die beiliegende Pappschablone, um den korrekten Ausschnitt an der Decke oder Gipskartonplatte zu markieren.
- Entfernen Sie die Frontabdeckung vorsichtig mit einem dünnen, scharfen Gegenstand (z. B. einem Cuttermesser oder Schraubendreher), ohne die Kunststoffteile zu beschädigen.
- Schließen Sie die Kabel an die Anschlussklemmen an (Rot = Plus, Schwarz = Minus).
- Stellen Sie sicher, dass die 4 Befestigungsklammern nach innen gerichtet sind.
- Setzen Sie den Lautsprecher in die Öffnung ein und ziehen Sie die Schrauben langsam und gleichmäßig fest, bis der Lautsprecher fest sitzt. Die Klammern drehen sich dabei automatisch in die Verriegelungsposition.
- Überprüfen Sie den festen Sitz und setzen Sie die Frontabdeckung wieder auf.
Technische Daten
- RMS-Leistung: 40 Watt
- Programmleistung: 80 Watt
- Nennimpedanz: 4 Ohm oder 8 Ohm
- Frequenzgang: 40 Hz bis 18.000 Hz
- Resonanzfrequenz: 56,911 Hz
- Gewicht: 0,75 kg
- Mindest-Deckenausschnitt: 200 mm (7,874 Zoll)
Sicherheit und Garantie
Die Garantiezeit beträgt 15 Monate ab Rechnungsdatum. Die Garantie erlischt bei unsachgemäßer Installation, Transportschäden, Feuchtigkeitseinwirkung oder mechanischen Beschädigungen (z. B. gerissene Membranen, durchgebrannte Schwingspulen durch Überlastung oder extreme Verzerrungen). Für den Garantieanspruch sind die Rechnung und das ausgefüllte Garantiezertifikat erforderlich.
Herstellerinformationen
Taramps Electronics Ltda
Praktische Hilfe
Typische Probleme
Lautsprecher sitzt nicht fest
Überprüfen Sie, ob die 4 Befestigungsklammern korrekt nach innen ausgerichtet waren, bevor Sie den Lautsprecher eingesetzt und die Schrauben festgezogen haben.
Beschädigung der Kunststoffteile bei der Montage
Verwenden Sie beim Entfernen der Frontabdeckung ein sehr dünnes Werkzeug und arbeiten Sie vorsichtig, um Kratzer oder Brüche zu vermeiden.
Garantieverlust durch durchgebrannte Schwingspulen
Vermeiden Sie den Betrieb bei übermäßiger Leistung oder extremen Verzerrungen, die zu einer Erhitzung über 240 Grad führen.
Vor der Verwendung
- Prüfen Sie, ob die Pappschablone für den Deckenausschnitt vorhanden ist.
- Stellen Sie sicher, dass der Deckenausschnitt mindestens 200 mm beträgt.
- Identifizieren Sie die Plus- (Rot) und Minuskabel (Schwarz) für den Anschluss.
- Prüfen Sie, ob die 4 Befestigungsklammern vor dem Einsetzen nach innen zeigen.
- Stellen Sie sicher, dass das Drehmoment des Elektroschraubers niedrig eingestellt ist.
Technische Daten in der Praxis
- RMS-Leistung (40W)
- Die kontinuierliche Belastbarkeit des Lautsprechers im Dauerbetrieb.
- Nennimpedanz (4/8 Ohm)
- Der elektrische Widerstand des Lautsprechers; muss zum Verstärker passen.
- Frequenzgang (40Hz - 18kHz)
- Der Bereich der wiedergegebenen Töne von tiefen Bässen bis zu hohen Frequenzen.
Abbildungen und Diagramme
- Die Abbildung zeigt die korrekte Ausrichtung der Befestigungsklammern hinter der Deckenverkleidung.
- Das Anschlussdiagramm verdeutlicht die Verkabelung von vier 4-Ohm-Lautsprechern an einen Verstärker (z. B. THS 6000).
Modellkompatibilität
- Der Lautsprecher ist für 4-Ohm- oder 8-Ohm-Systeme geeignet.
- Kann in Wohn- und Gewerbeumgebungen (z. B. Supermärkte, Bars, Küchen) installiert werden.
