Bedienungsanleitung für Taramps Smart Charger 100A / 130A Dynamic

Wichtige Informationen aus der Anleitung

Das Taramps Smart Charger 100A / 130A Dynamic ist ein Hochleistungs-Batterieladegerät und Netzteil für Automobil-Soundsysteme. Die Installation muss zwingend durch qualifiziertes Fachpersonal erfolgen. Das Gerät verfügt über ein automatisches Bivolt-System (127V/220V) und erkennt die Netzspannung selbstständig. Achten Sie bei der Installation auf die Verwendung geeigneter Kabelquerschnitte (16mm²) und die Installation eines Schutzschalters (150A) in der Nähe des Geräts.

Produktbeschreibung

Das Gerät bietet intelligente Ladefunktionen und eine dynamische Leistungsabgabe. Der "Dynamic Mode" ermöglicht eine kurzzeitige Leistungssteigerung auf bis zu 130A bei Musiksignalen. Das Gerät analysiert automatisch den Zustand der angeschlossenen Batterie und passt den Ladevorgang an, um die beste Performance zu erzielen.

Installation und Anschluss

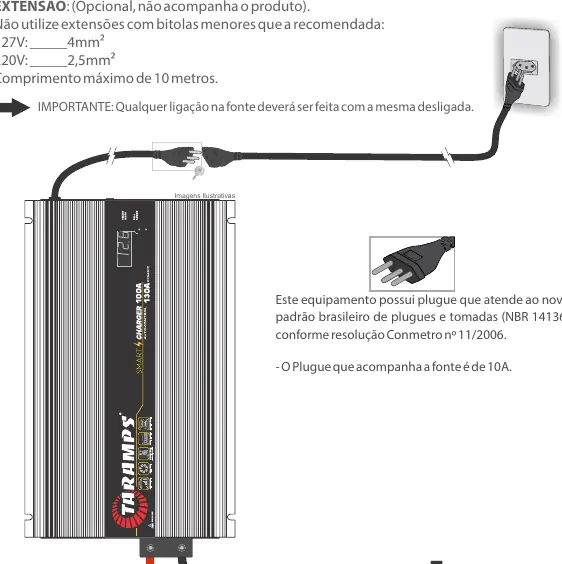

• Netzanschluss: Das Gerät erkennt automatisch die Netzspannung (127V oder 220V). Stellen Sie sicher, dass die Steckdose für den maximalen Stromverbrauch ausgelegt ist.

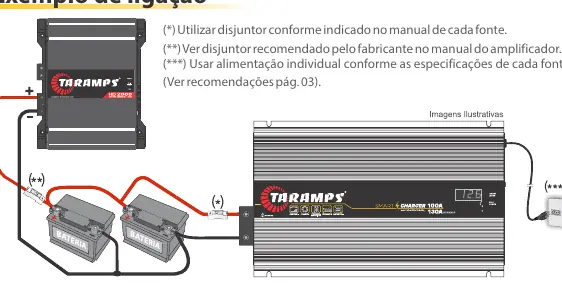

• Batterieanschluss: Verwenden Sie Kabel mit einem Querschnitt von 16mm². Es ist zwingend erforderlich, einen Schutzschalter (150A) in der Nähe des Ladegeräts zu installieren.
• Polarität: Achten Sie strikt auf die korrekte Polarität (+ und -). Ein Vertauschen der Polarität kann das Gerät beschädigen.
• Aufstellungsort: Installieren Sie das Gerät an einem festen, gut belüfteten Ort. Vermeiden Sie die Montage direkt an Lautsprechergehäusen aufgrund von Vibrationen und schützen Sie das Gerät vor direkter Sonneneinstrahlung.

Bedienung und Funktionen

Die Bedienung erfolgt über die "Smart Key"-Taste:

• Einschalten: Ein kurzes Drücken (1 Sekunde) bei ausgeschaltetem Gerät schaltet es ein.
• Ausschalten: Ein langes Drücken (2 Sekunden) bei eingeschaltetem Gerät schaltet es aus.
• Spannungseinstellung: Ein kurzes Drücken bei eingeschaltetem Gerät wechselt zwischen den Spannungen 12,6V, 13,8V und 14,4V (im Modus ohne Batterie).
• Festspannungsmodus: Um die Smart-Funktionen zu deaktivieren und eine feste Spannung einzustellen, halten Sie die Smart Key-Taste bei ausgeschaltetem Gerät 15 Sekunden lang gedrückt.

LED-Anzeigen und Schutzsystem

Das Gerät verfügt über ein beleuchtetes Logo und LEDs, die den Status und Fehler anzeigen:

• 2x Blinken: Batterie mit kritischem Pegel (<6V) erkannt.
• 3x Blinken: Batterie mit zu hohem Pegel (>16V) erkannt.
• 6x Blinken pro Sekunde: Kurzschluss am Ausgang erkannt. Das Gerät prüft den Ausgang alle 5 Sekunden automatisch.
• 1 Sekunde an / 1 Sekunde aus: Überhitzungsschutz. Das Gerät schaltet den Ausgang ab, bis die Temperatur gesunken ist.
• Smart Mode LED: Blinkt während des Ladevorgangs, leuchtet dauerhaft bei Erhaltungsladung.
• Full Power LED: Leuchtet im Netzteil-Modus oder bei maximaler Stromanforderung.

Technische Daten

• Eingangsspannung: Bivolt automatisch (127V / 220V).
• Nennstrom: 100A (130A im dynamischen Modus).
• Maximale Ausgangsleistung: 1850W.
• Ausgangsspannung: 12,0V bis 14,5V.
• Gewicht: 2,30 kg.
• Abmessungen: 182 x 52 x 319 mm.
