Bedienungsanleitung für Chord ULTIMA Pro Mono 1000W Verstärker

Wichtige Informationen aus der Anleitung

Der Chord ULTIMA Pro Mono ist ein Hochleistungs-Mono-Leistungsverstärker. Diese Anleitung enthält wichtige Anweisungen zur sicheren Inbetriebnahme, zum Anschluss der Lautsprecher und zur Fehlerbehebung. Beachten Sie insbesondere, dass vor dem Anschließen oder Trennen von Geräten die Lautstärke immer auf Null gestellt werden muss.

Sicherheit und Pflege

• Setzen Sie das Gerät niemals Wasser oder Flüssigkeiten aus.
• Verwenden Sie keine Sprühreiniger. Reinigen Sie das Gehäuse ausschließlich mit einem sauberen Mikrofasertuch.
• Das Gerät enthält keine vom Benutzer zu wartenden Komponenten. Öffnen oder demontieren Sie das Gerät nicht, da dies zum Erlöschen der Garantie führt.
• Stellen Sie sicher, dass das Gerät in einer gut belüfteten Umgebung aufgestellt wird, fern von direkter Sonneneinstrahlung und Wärmequellen.

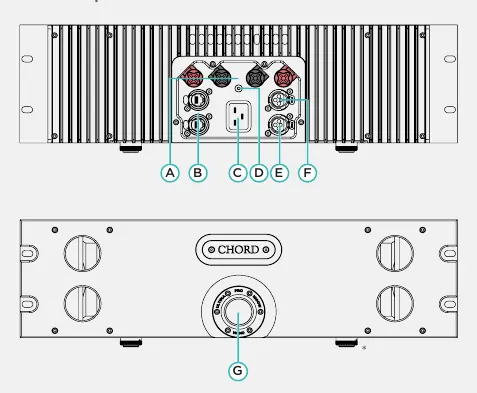

Anschlüsse und Bedienelemente

Die Rückseite des Verstärkers bietet folgende Anschlüsse:

• Lautsprecherausgänge: Zwei Sätze für den Anschluss der Lautsprecher.
• RJ45-Netzwerkbuchsen: Für zukünftige Upgrades vorgesehen.
• 15a IEC AC-Eingang: Stromanschluss.
• Erdungsanschluss: Zur Erdung des Systems.
• Eingänge: Negative und positive Phasenanschlüsse (XLR).

Auf der Vorderseite befindet sich der Netzschalter (Power Button). Wenn Sie das Gerät in einem Rack-System montieren, können die Füße durch Abschrauben entfernt werden.

Betrieb

Einschalten: Drücken Sie den großen Netzschalter, bis Sie ein Klicken spüren. Der Schalter leuchtet zunächst grün, während das Gerät Sicherheitsprüfungen durchführt. Sobald diese erfolgreich abgeschlossen sind, wechselt die Farbe zu Türkis.

Eingangswahl: Der Verstärker verfügt über symmetrische XLR-Eingänge. Es gibt keine Umschaltmöglichkeit zwischen Eingängen, daher muss nur ein Eingang verwendet werden.

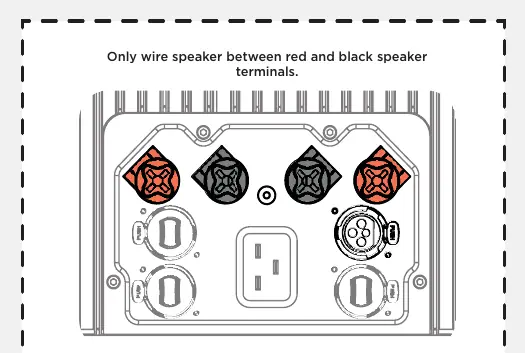

Lautsprecheranschluss: Verwenden Sie hochwertige Lautsprecherkabel mit 4mm Bananensteckern oder 6mm Kabelschuhen. Die Verwendung von blanken Drähten wird nicht empfohlen.

Fehlerbehebung

Sollte der Verstärker in den Schutzmodus wechseln, gehen Sie wie folgt vor:

1. Trennen Sie das Netzkabel vom Stromnetz.
2. Warten Sie 30 Sekunden.
3. Stecken Sie das Netzkabel wieder ein.

Technische Daten

Der Verstärker bietet eine Ausgangsleistung von 1000W RMS an 4 Ohm. Der Frequenzgang liegt zwischen 5 Hz und 180 kHz. Das Gerät ist für die Montage in einem 1,5-HE-Rack geeignet (Abmessungen: 483 mm x 176 mm x 377 mm).
