Bedienungsanleitung für Rockville SINGMIX 45 Mischverstärker

Wichtige Informationen aus der Anleitung

Der Rockville SINGMIX 45 ist ein professioneller Mischverstärker mit 1000W Leistung. Vor der Inbetriebnahme ist es wichtig, die Lautsprecherimpedanz zu prüfen (mindestens 4 Ohm). Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden, um Überhitzung zu vermeiden. Bei technischen Problemen erreichen Sie den Support unter 1-646-758-0144 (Montag bis Freitag, 9 bis 17 Uhr EST).

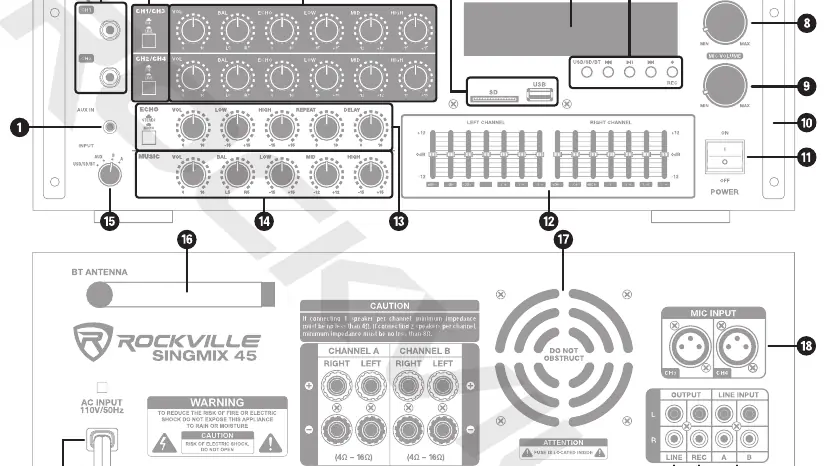

Gerätebeschreibung und Funktionen

Das Gerät verfügt über zahlreiche Eingänge und Regler:

• Frontseite: 3,5mm AUX-Eingang, 6,35mm (1/4") Mikrofon-/Line-Eingänge, USB/SD-Eingänge, Bluetooth-Antenne, Master-Lautstärkeregler, Mikrofon-Lautstärkeregler, 7-Band-Equalizer und Echo-Effekt-Regler.
• Rückseite: XLR-Mikrofoneingänge, RCA-Line-Eingänge, RCA-Line-Ausgänge (für Aufnahmegeräte oder zusätzliche Verstärker) und Lautsprecherausgänge (Bananenstecker oder blanker Draht).

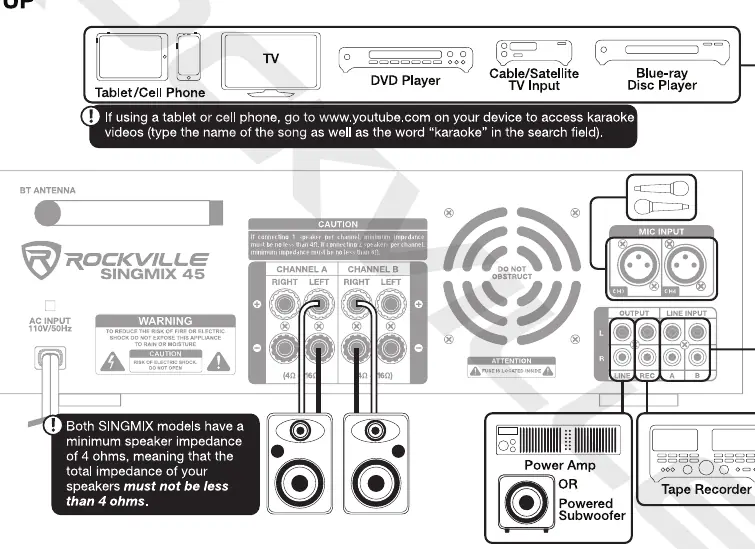

Anschluss und Inbetriebnahme

Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie Verbindungen herstellen.

1. Lautsprecher: Schließen Sie Ihre Lautsprecher an die Ausgänge auf der Rückseite an. Achten Sie darauf, dass die Gesamtimpedanz pro Kanal nicht unter 4 Ohm fällt.
2. Eingangsquellen: Verbinden Sie Ihre Audiogeräte (DVD-Player, TV, Tablet) über die entsprechenden RCA- oder AUX-Anschlüsse.
3. Mikrofone: Schließen Sie Mikrofone an die vorderen 6,35mm-Buchsen oder die hinteren XLR-Buchsen an.
4. Stromversorgung: Schließen Sie das Netzkabel an eine 110V/50Hz-Steckdose an.

Bluetooth-Verbindung

1. Aktivieren Sie Bluetooth auf Ihrem Quellgerät und stellen Sie es in den Suchmodus.
2. Drücken Sie die MODE-Taste am Verstärker, bis das Display "BLUE" anzeigt. Das Wort blinkt, während sich das Gerät im Kopplungsmodus befindet.
3. Wählen Sie "SINGMIX 45" in der Bluetooth-Liste Ihres Geräts.
4. Nach erfolgreicher Kopplung hört das Wort "BLUE" auf zu blinken.

USB- und SD-Karten-Wiedergabe

Stecken Sie ein USB-Laufwerk oder eine SD-Karte in den entsprechenden Steckplatz auf der Vorderseite. Die Wiedergabe der Musikdateien (MP3, WMA, FLAC, APE) startet automatisch. Nutzen Sie die Tasten am Gerät, um Titel zu pausieren, zu überspringen oder die Aufnahme zu starten.

Mikrofon- und Klangeinstellungen

Der Verstärker bietet umfangreiche Möglichkeiten zur Klangregelung:

• Equalizer: Nutzen Sie den 7-Band-Grafik-Equalizer (60Hz bis 15kHz), um den Klang an den Raum anzupassen.
• Echo-Effekt: Sie können die Echo-Intensität, Wiederholungsrate und Verzögerung (Delay) für Mikrofone und Musik separat einstellen.
• Kanalregler: Jeder Kanal verfügt über eigene Regler für Lautstärke, Balance, Echo, Bass, Mitten und Höhen.

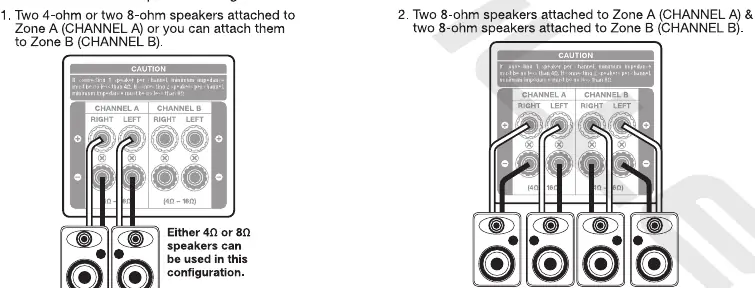

Lautsprecherkonfiguration

Die Ausgänge sind in zwei Zonen (Kanal A und Kanal B) unterteilt, die parallel geschaltet sind. Sie können entweder 4-Ohm- oder 8-Ohm-Lautsprecher verwenden. Die Gesamtimpedanz darf 4 Ohm nicht unterschreiten. Bei Anschluss von zwei Lautsprechern pro Kanal muss die Impedanz jedes Lautsprechers mindestens 8 Ohm betragen.

Fehlerbehebung

• Kein Strom: Prüfen Sie, ob das Gerät eingesteckt ist und ob die Sicherung intakt ist.
• Bluetooth-Kopplung schlägt fehl: Stellen Sie sicher, dass beide Geräte eingeschaltet sind, sich innerhalb von 5 Fuß (ca. 1,5m) befinden und keine anderen Geräte bereits verbunden sind.
• Kein Ton: Überprüfen Sie die gewählte Eingangsquelle, die Master-Lautstärke und alle Kabelverbindungen.
• Mikrofon-Feedback: Achten Sie darauf, dass die Mikrofone nicht direkt auf die Lautsprecher gerichtet sind oder zu nah an diesen stehen.
