Bedienungsanleitung für Taramps Smart Charger 100A/130A Dynamic
Erfahren Sie, wie Sie das Taramps Smart Charger 100A/130A Dynamic installieren und bedienen. Wichtige Hinweise zu elektrischen Anschlüssen, Betriebsmodi, LED-Anzeigen und Sicherheitsvorkehrungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Installation dieses Produkts muss zwingend durch einen qualifizierten Fachmann erfolgen. Das Gerät verfügt über ein automatisches Bivolt-System (127V/220V). Es ist strengstens untersagt, die Polarität zu vertauschen. Achten Sie auf eine ausreichende Belüftung und installieren Sie das Gerät nicht in der Nähe von Lautsprecherboxen, um Vibrationen zu vermeiden. Bei längerer Nichtbenutzung sollte das Gerät vom Stromnetz getrennt werden.
Produktbeschreibung
Das Taramps Smart Charger 100A/130A Dynamic ist ein Hochleistungs-Netzteil und Batterieladegerät. Es bietet intelligente Funktionen zum Laden von Batterien und zur Stromversorgung von Car-Audio-Systemen. Der DYNAMIC-Modus stellt bei Musiksignalen bis zu 130A zur Verfügung, was einer Leistungssteigerung von 30% gegenüber Standard-100A-Netzteilen entspricht. Das Gerät erkennt automatisch den Ladezustand der Batterie und passt den Ladestrom an.
Installation und elektrische Anschlüsse
Eine korrekte elektrische Installation ist entscheidend für die Leistung und Effizienz. Verwenden Sie keine Verlängerungskabel mit einem geringeren als dem empfohlenen Querschnitt.
- 127V Netz: Mindestens 4mm² (11 AWG) Kabelquerschnitt.
- 220V Netz: Mindestens 2,5mm² (13 AWG) Kabelquerschnitt.
- Batteriekabel: 16mm² (5 AWG).
- Absicherung: Ein 150A-Leistungsschalter muss in der Nähe des Netzteils installiert werden.
Alle Anschlüsse müssen bei ausgeschaltetem Gerät vorgenommen werden. Stellen Sie sicher, dass die Steckdose für den maximalen Strombedarf ausgelegt ist.
Bedienung und Betriebsmodi
Die Steuerung erfolgt über die SMART KEY-Taste:
- Einschalten: Kurzes Drücken (1 Sekunde).
- Ausschalten: Langes Drücken (2 Sekunden).
- Moduswahl: Durch kurzes Drücken kann bei ausgeschaltetem Gerät oder im Betrieb (je nach Modellversion) zwischen verschiedenen Spannungen (12.6V, 13.6V, 14.4V) und dem Smart-Modus gewechselt werden.
Im Smart-Modus verwaltet das Gerät automatisch alle Spannungs- und Stromparameter. Das Gerät erkennt zudem automatisch, ob eine Batterie angeschlossen ist oder ob es nur als Netzteil fungiert.

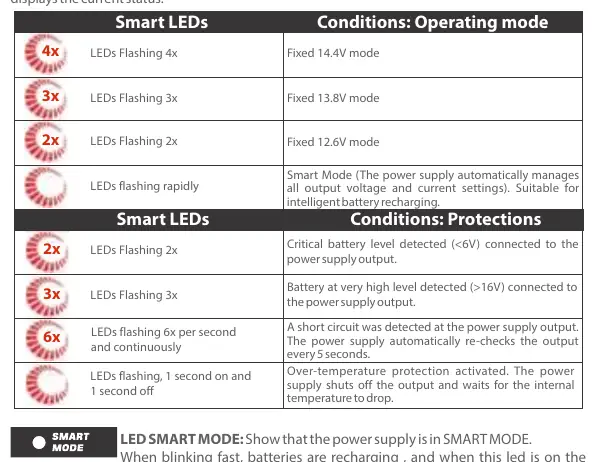

LED-Anzeigen und Schutzsystem
Das beleuchtete Logo und die LEDs zeigen den Betriebszustand an:
- Blinken (schnell): Smart-Modus aktiv.
- Blinken (6x pro Sekunde): Kurzschluss am Ausgang erkannt.
- Blinken (1 Sekunde an/aus): Übertemperaturschutz aktiviert.
- Blinken (3x): Batterie mit sehr hohem Pegel (>16V) erkannt.
- Blinken (2x): Kritischer Batteriestand (<6V) erkannt.
Technische Daten
- Spannungsversorgung: Automatisch Bivolt (127V / 220V AC).
- Nennausgangsstrom: 100A (130A Dynamic).
- Maximale Ausgangsleistung: 1850W.
- Wirkungsgrad: 90%.
- Abmessungen: 182 x 52 x 319 mm.
- Gewicht: 2,30 kg.
Herstellerinformationen
Taramps Electronics Ltda
Praktische Hilfe
Typische Probleme
Kurzschluss am Ausgang
Das Gerät erkennt den Kurzschluss und prüft den Ausgang alle 5 Sekunden erneut. Überprüfen Sie die Verkabelung.
Überhitzung
Das Gerät schaltet den Ausgang ab. Warten Sie, bis die interne Temperatur gesunken ist.
Batterie wird nicht erkannt oder kritischer Stand
Überprüfen Sie die Anschlüsse und die Batteriespannung. Bei 16V schaltet das Gerät in den Schutzmodus.
Vor der Verwendung
- Installation durch qualifizierten Fachmann sicherstellen.
- Netzspannung prüfen (automatische Erkennung 127V/220V).
- Kabelquerschnitte gemäß Anleitung verwenden (16mm² für Batterie).
- 150A Leistungsschalter in Batterienähe installieren.
- Belüftungsschlitze freihalten.
- Polarität beim Anschluss der Batterie unbedingt beachten.
Technische Daten in der Praxis
- 100A / 130A Dynamic
- Nennstrom von 100A, kurzzeitig bis zu 130A bei Musiksignal.
- Bivolt Automatic
- Das Gerät erkennt automatisch, ob es an 127V oder 220V angeschlossen ist.
Abbildungen und Diagramme

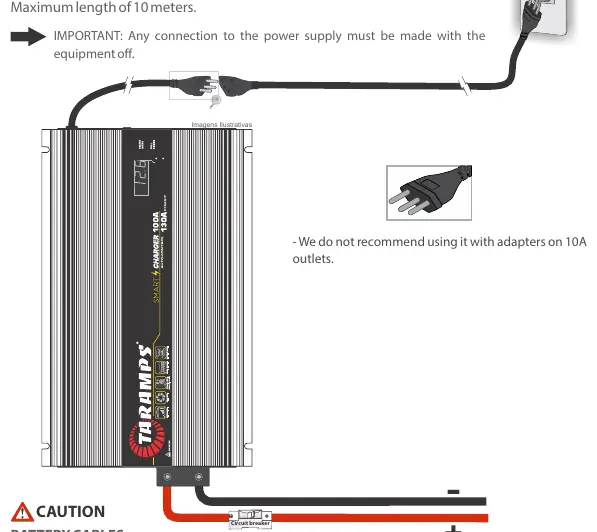

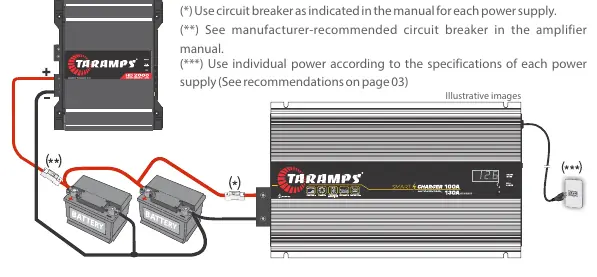

- Das Schaltbild zeigt den Anschluss des Netzteils an die Batterie und den Leistungsschalter.
- Die Anschlüsse für Plus (+) und Minus (-) sind deutlich gekennzeichnet.
Modellkompatibilität
- Optimale Leistung bei Batterien zwischen 60Ah und 1500Ah.
- Geeignet für 12V-Systeme.
