Bedienungsanleitung für Taramps Smart Charger 100A / 130A
Erfahren Sie, wie Sie das Taramps Smart Charger 100A/130A installieren und bedienen. Wichtige Hinweise zu Anschlüssen, Betriebsmodi, LED-Anzeigen und Sicherheit.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Taramps Smart Charger 100A / 130A ist ein Hochleistungs-Ladegerät und Netzteil für 12V-Batterien und Car-Audio-Systeme. Die Installation muss zwingend durch einen qualifizierten Fachmann erfolgen. Das Gerät verfügt über eine automatische Bivolt-Erkennung (127V/220V) und verschiedene Schutzfunktionen. Wichtige Sicherheitshinweise: Niemals die Polarität vertauschen, das Gerät nicht abdecken (Belüftung freihalten) und nicht in direktem Sonnenlicht installieren.
Installation und elektrische Anschlüsse
Für einen sicheren Betrieb sind die korrekten Kabelquerschnitte und Absicherungen erforderlich:
- Batteriekabel: Verwenden Sie Kabel mit einem Querschnitt von 16mm² (5 AWG).
- Absicherung: Es ist zwingend erforderlich, einen 150A-Leistungsschalter in der Nähe des Ladegeräts zu installieren.
- Netzanschluss: Verwenden Sie keine Verlängerungskabel mit zu geringem Querschnitt. Bei 127V sind mindestens 4mm² (11 AWG) und bei 220V mindestens 2,5mm² (13 AWG) erforderlich. Die maximale Länge beträgt 10 Meter.

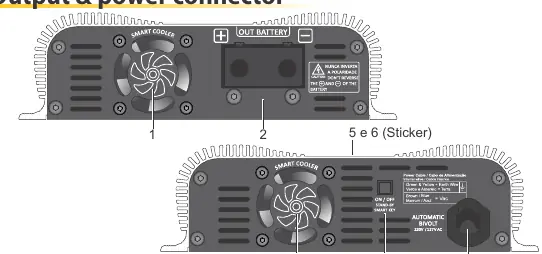

- Anschluss: Alle Verbindungen müssen bei ausgeschaltetem Gerät hergestellt werden.
Bedienung und Betriebsmodi
Das Gerät wird über die Smart Key-Taste gesteuert:
- Ein-/Ausschalten: Ein kurzer Druck (1 Sekunde) schaltet das Gerät ein. Ein langer Druck (2 Sekunden) schaltet es aus.
- Moduswahl: Durch kurzes Drücken bei eingeschaltetem Gerät kann die Ausgangsspannung (12.6V, 13.8V, 14.4V) geändert werden (ohne angeschlossene Batterien).
- Smart Mode: Das Gerät erkennt automatisch den Ladezustand der Batterie und passt den Ladestrom intelligent an.
- Dynamic Mode: Diese Funktion wird automatisch aktiviert, wenn Musiksignale erkannt werden, und liefert bis zu 130A Leistung (30% mehr als Standard).
LED-Anzeigen und Schutzsystem

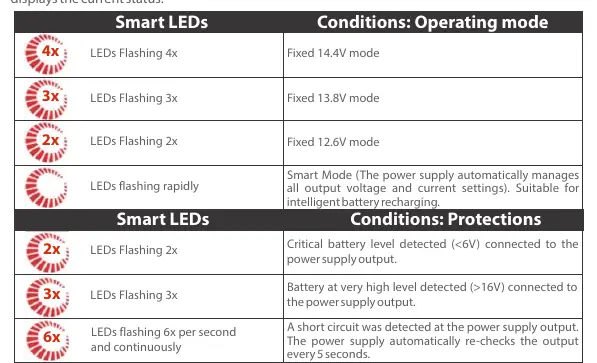

Das beleuchtete Logo zeigt den aktuellen Status durch Blinkmuster an:
- 4x Blinken: Festspannung 14.4V Modus.
- 3x Blinken: Festspannung 13.8V Modus.
- 2x Blinken: Festspannung 12.6V Modus.
- Schnelles Blinken: Smart Mode aktiv.
- 6x Blinken pro Sekunde: Kurzschluss am Ausgang erkannt.
- 1 Sekunde an / 1 Sekunde aus: Übertemperaturschutz aktiviert.
- 2x Blinken (Schutz): Kritischer Batteriestand (<6V) erkannt.
- 3x Blinken (Schutz): Batteriespannung zu hoch (>16V) erkannt.
Technische Daten
Das Gerät bietet eine automatische Bivolt-Spannungsversorgung (127V/220V). Die maximale Ausgangsleistung beträgt 1850W. Das Gerät ist für Batterien mit einer Kapazität zwischen 60Ah und 1500Ah optimiert. Die Abmessungen betragen 182 x 52 x 319 mm bei einem Gewicht von 2,30 kg.
Herstellerinformationen
Taramps Electronics Ltda
Praktische Hilfe
Typische Probleme
Kurzschluss am Ausgang
Das Gerät erkennt den Kurzschluss (6x Blinken) und prüft den Ausgang alle 5 Sekunden automatisch erneut.
Überhitzung
Das Gerät schaltet den Ausgang ab (1s an/1s aus). Warten Sie, bis die interne Temperatur gesunken ist.
Batterie nicht erkannt oder defekt
Wenn die LED langsam blinkt, prüfen Sie die Verbindung zur Batterie oder den Gesundheitszustand der Batterie.
Spannung zu niedrig oder zu hoch
Bei 16V an den Ausgangsklemmen schaltet das Gerät in den Schutzmodus.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung (127V oder 220V) den Spezifikationen entspricht.
- Verwenden Sie Batteriekabel mit mindestens 16mm² (5 AWG) Querschnitt.
- Installieren Sie einen 150A-Leistungsschalter in der Nähe des Geräts.
- Stellen Sie sicher, dass der Installationsort fest und gut belüftet ist.
- Vermeiden Sie die Montage an Lautsprecherboxen aufgrund von Vibrationen.
Technische Daten in der Praxis
- 130A Dynamic
- Ermöglicht eine kurzzeitige Leistungssteigerung um 30% bei Musikwiedergabe.
- Bivolt Automatic
- Das Gerät erkennt automatisch, ob es an 127V oder 220V angeschlossen ist.
- 150A Circuit Breaker
- Erforderliche Absicherung für den Betrieb des Ladegeräts.
Abbildungen und Diagramme

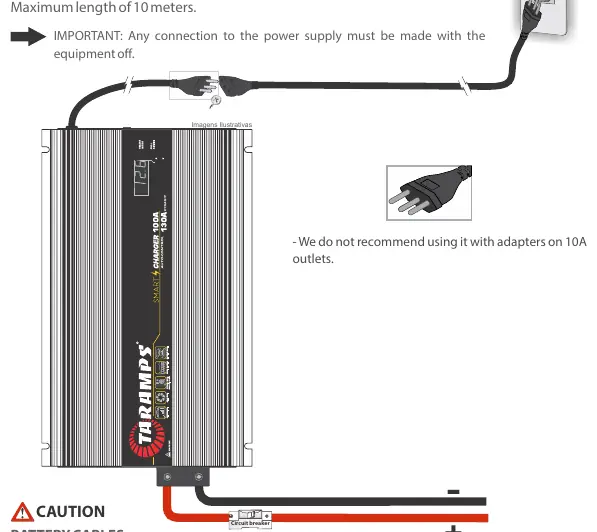

- Das Schaltbild zeigt den Anschluss der Batterie an die Plus- (+) und Minus- (-) Klemmen.
- Der Leistungsschalter muss in die Plus-Leitung zwischen Batterie und Ladegerät integriert werden.
Modellkompatibilität
- Optimiert für 12V-Batterien mit einer Kapazität zwischen 60Ah und 1500Ah.
- Nicht für den Betrieb mit 10A-Steckdosenadaptern empfohlen.
