Produktdatenblatt für Systemair RVK 200E2-L SILEO Rohrlüfter
Erfahren Sie alles über den Systemair RVK 200E2-L SILEO Rohrlüfter: Technische Daten, Abmessungen, Schaltplan und Installationshinweise für eine effiziente Belüftung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zum Systemair RVK 200E2-L SILEO
Der Systemair RVK 200E2-L SILEO ist ein drehzahlsteuerbarer Rohrlüfter, der speziell für den Einbau in Lüftungskanäle entwickelt wurde. Dieses Dokument dient als Produktdatenblatt und enthält alle relevanten technischen Spezifikationen, Abmessungen und Anschlussinformationen.
Produktbeschreibung
Der Lüfter zeichnet sich durch ein Gehäuse aus glasfaserverstärktem Polypropylen aus, das für eine hohe Dichtigkeit sorgt. Er ist für den Einsatz in Feuchträumen geeignet und verfügt über einen IP44-geschützten Anschlusskasten. Der Motor ist wartungsfrei und mit integrierten Thermokontakten ausgestattet, die bei Überhitzung manuell zurückgesetzt werden können.
Installation
Der Lüfter kann in jeder beliebigen Position installiert werden. Eine Montagehalterung ist im Lieferumfang enthalten. Die FK-Montageschelle (als Zubehör erhältlich) erleichtert die Installation und Demontage und verhindert die Übertragung von Vibrationen auf das Kanalsystem.

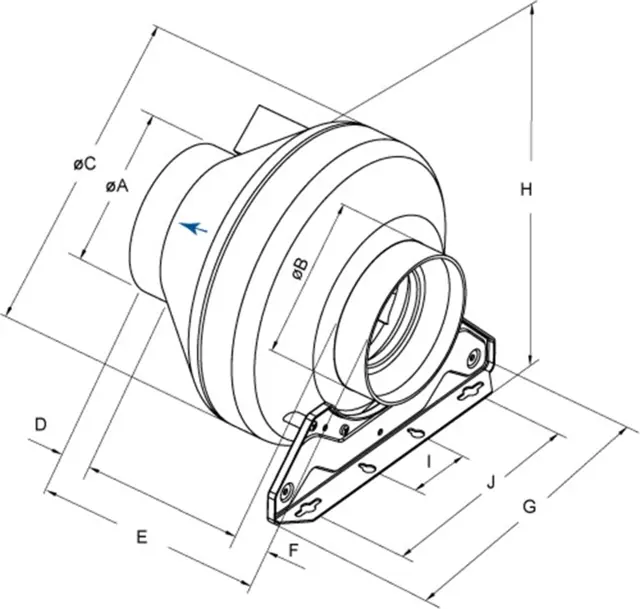

Technische Daten
- Spannung: 230 V
- Frequenz: 50 Hz
- Leistungsaufnahme: 153 W
- Stromstärke: 0,672 A
- Max. Luftstrom: 0,28 m³/s
- Drehzahl: 2533 U/min
- Gewicht: 3,9 kg
- Max. Temperatur der geförderten Luft: 70 °C (55 °C bei Drehzahlregelung)
Zubehör
Für den Betrieb und die Steuerung sind verschiedene Zubehörteile verfügbar, darunter:
- Drehzahlregler (z.B. RE 1,5, REU 1.5, REE 1, STL 1.5)
- Duct-Heizungen (CB 200-3,0, CBM 200-5,0)
- Schalldämpfer (LDC 200-600, LDC 200-900)
- Filterkassetten (FFR 200, FGR 200)
- Rückschlagklappen (VKK-200, RSK-200)
Praktische Hilfe
Typische Probleme
Motor überhitzt
Das Gerät verfügt über integrierte Thermokontakte mit manueller Rückstellung. Prüfen Sie die Belüftung und die Ursache der Überhitzung.
Vor der Verwendung
- Prüfen Sie die Spannungsversorgung (230V, 50Hz).
- Stellen Sie sicher, dass der Lüfter für die Umgebungstemperatur geeignet ist (max. 70°C).
- Vergewissern Sie sich, dass die Verkabelung gemäß Schaltplan erfolgt ist.
- Prüfen Sie, ob der Lüfter für die geplante Einbaulage geeignet ist (beliebige Position möglich).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Thermischer Kontakt
- Schutzfunktion, die den Motor bei Überhitzung abschaltet.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss an 230V 1~ mit N (Neutralleiter), L (Phase) und Erdung (gelb/grün).
Modellkompatibilität
- Geeignet für den Einbau in Kanäle.
- Drehzahlsteuerung über stufenlosen Thyristor oder 5-Stufen-Transformator möglich.
