Installationsanleitung für Bard QWSCRV Commercial Room Ventilator
Detaillierte Installations- und Einstellungsanleitung für den Bard QWSCRV Commercial Room Ventilator. Erfahren Sie, wie Sie die Lüfterklappen, Potentiometer und CO2-Sensoren für optimale Belüftung konfigurieren.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der QWSCRV ist ein Belüftungssystem für Bard QW*S Wärmepumpen. Die Installation umfasst die Montage, die Einstellung der Potentiometer auf der Steuerplatine für verschiedene Betriebsmodi und optional die Integration eines CO2-Sensors. S. 1, 3, 7
Wichtigste Schritte
- Einstellung der Lüfterklappen S. 4
Erste Inbetriebnahme
- Potentiometer-Konfiguration S. 7
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Pre-Purge Timer Reset S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| PP Timer | 0, 30, 60, 90 min | Vorbelüftungszeit | S. 7 |
| CO2 Control Band | 700-1500 ppm | Empfohlener Einstellbereich | S. 8 |
Wo es im PDF steht
- Installation S. 3
- Potentiometer Einstellungen S. 7
- CO2 Sensor Setup S. 9
- Schaltplan S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der QWSCRV ist ein elektromechanisches Belüftungssystem, das speziell für die Verwendung mit Bard QW*S Geothermie-Wärmepumpen der 2-Stufen-Serie entwickelt wurde. Das System ist federbelastet und kehrt bei einem Stromausfall automatisch in die geschlossene Position zurück. Die Installation erfordert eine präzise Einstellung der Potentiometer auf der Steuerplatine, um den Luftstrom für verschiedene Betriebsmodi (Blower Only, Part Load, Full Load) zu optimieren.
Produktbeschreibung
Das System dient der Bereitstellung von Frischluft zur Einhaltung von Raumluftqualitätsstandards. Es passt sich automatisch an den Betriebsmodus der Wärmepumpe an, um konstante Frischluftzufuhrraten zu gewährleisten. Die Steuerung erfolgt über eine Steuerplatine mit einstellbaren Potentiometern.
Einstellung der Lüfterklappen
Die Menge der zugeführten Frischluft hängt von fünf Faktoren ab: Rückluftdruckabfall, statischer Druckabfall der Zuluft, Drehzahl des Innengebläsemotors, Einstellung der Klappenposition und Dichtheit der Gebäudehülle. Die Einstellung erfolgt in drei Schritten:
- Blower Only (Nur Gebläse): Thermostat auf manuelle Lüfterposition stellen (oder R zu G brücken). Potentiometer OCC einstellen, bis die Klappenposition mit der numerischen Markierung auf dem Etikett übereinstimmt.
- Part Load (Stufe 1): Thermostat auf Heiz- oder Kühlmodus stellen. Potentiometer Y1 einstellen, bis die Klappenposition übereinstimmt.
- Full Load (Stufe 2): Thermostat auf Heiz- oder Kühlmodus stellen. Potentiometer Y2 einstellen, bis die Klappenposition übereinstimmt.
Beachten Sie die Tabelle 1 für werkseitige Standardeinstellungen und die Diagramme auf den Seiten 5 und 6 für die spezifischen Modelle QW2S bis QW5S.
Konfiguration der Potentiometer
Die Steuerplatine verfügt über mehrere Potentiometer zur Feinabstimmung:
- PP (Pre-Purge): Einstellung der Vorbelüftungszeit (0, 30, 60 oder 90 Minuten) mittels Jumper.
- OCC (Occupied): Einstellung der Klappenposition bei belegtem Raum (A-Terminal aktiviert).
- Y1: Einstellung für 1. Stufe Kühlung/Heizung (überschreibt OCC).
- Y2: Einstellung für 2. Stufe Kühlung/Heizung (überschreibt OCC und Y1).
2-10V Betrieb und CO2-Sensor
Das System unterstützt die Steuerung über ein 2-10VDC Signal, beispielsweise durch einen CO2-Sensor (Bard Teil #8403-096). Es gibt zwei Methoden: Methode 1 nutzt die Steuerplatine (Widerstand > 5000 Ohm), Methode 2 umgeht die Platine (Widerstand < 5000 Ohm). Bei Verwendung eines CO2-Sensors empfiehlt Bard ein Regelband von 700-1500 ppm.
Verkabelung
Die Verkabelung muss gemäß dem Schaltplan (Abbildung 4) erfolgen. Achten Sie darauf, dass bei der 2-10V Steuerung die entsprechenden Kabel (grau/weiß) korrekt gespleißt oder am 12-poligen Stecker angeschlossen werden.
Praktische Hilfe
Typische Probleme
Lüfterklappe schließt nicht bei Stromausfall
Dies ist ein normales Verhalten. Das System ist federbelastet und kehrt bei Stromausfall automatisch in die geschlossene Position zurück.
Falscher Luftstrom
Überprüfen Sie die Potentiometer-Einstellungen (R1, R2, R3) gemäß Tabelle 1 für Ihr spezifisches Modell (QW2S-QW5S) und passen Sie diese an.
Vor der Verwendung
- Stellen Sie sicher, dass das Modell QWSCRV mit Ihrer QW*S Wärmepumpe kompatibel ist.
- Prüfen Sie die Verkabelung gemäß Schaltplan (Abbildung 4).
- Stellen Sie die Potentiometer für den gewünschten Betriebsmodus ein.
- Bei CO2-Steuerung: Stellen Sie sicher, dass die DIP-Schalter am Sensor korrekt konfiguriert sind.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

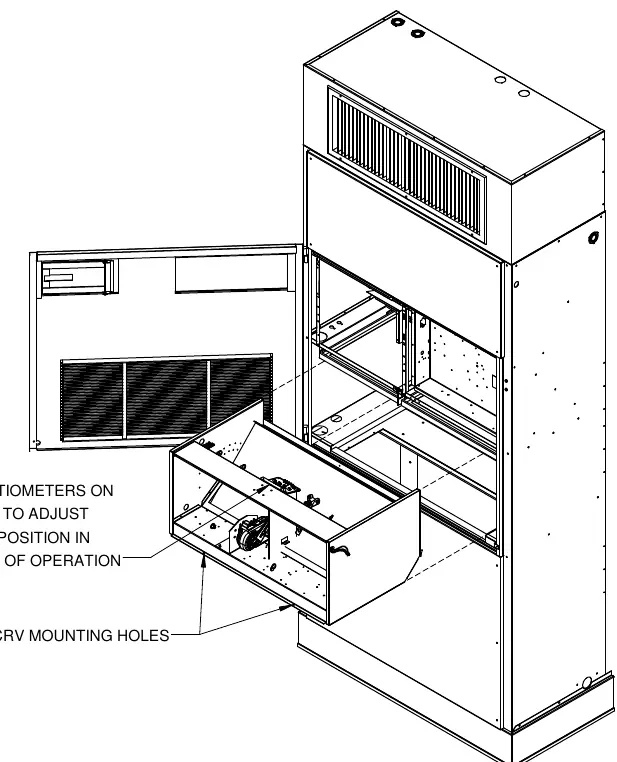

- Abbildung 1 zeigt die Montage und die Position der Potentiometer.

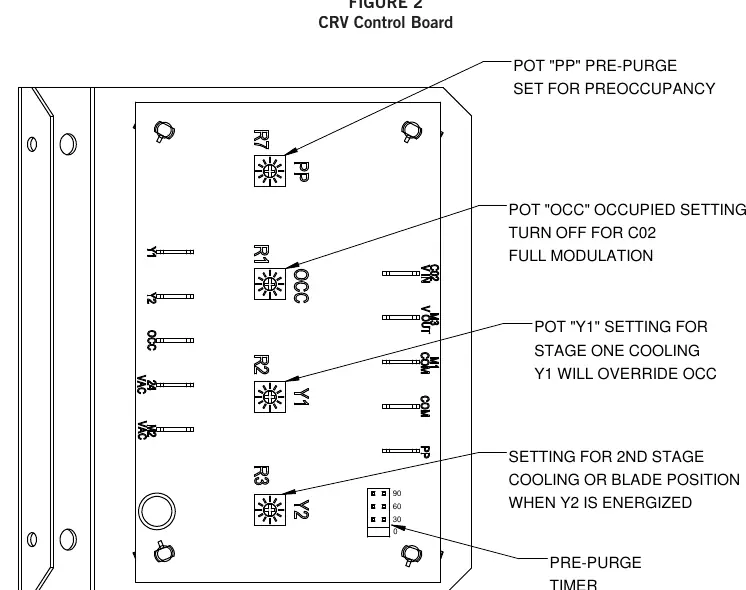

- Abbildung 2 zeigt die Steuerplatine mit den Einstellmöglichkeiten.

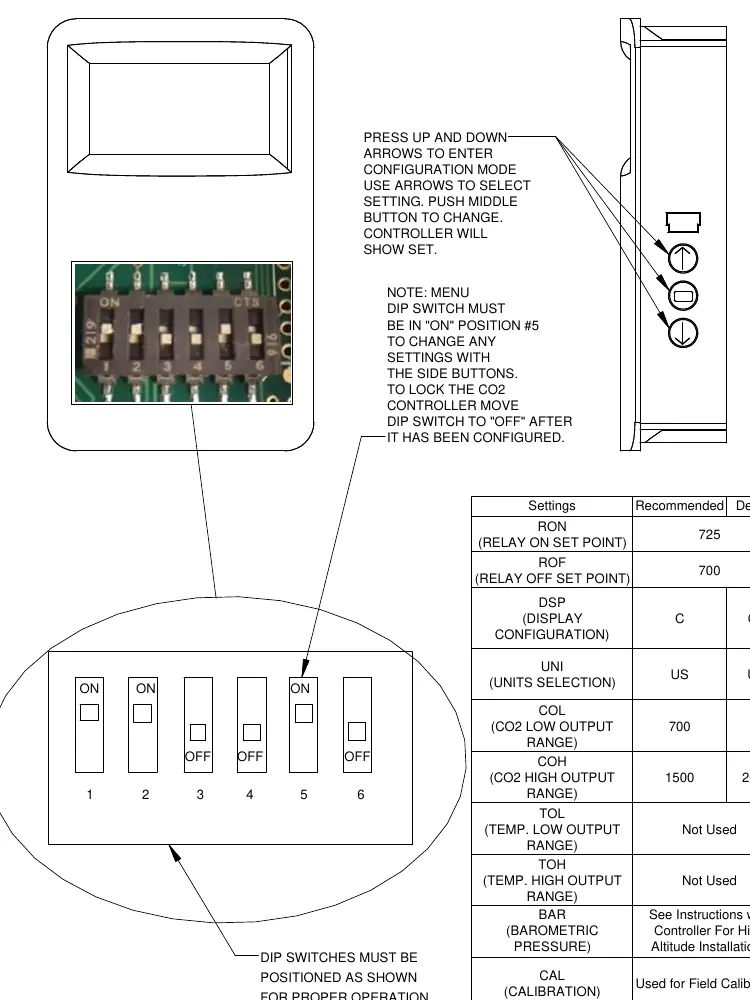

- Abbildung 3 zeigt die Konfiguration des CO2-Sensors.

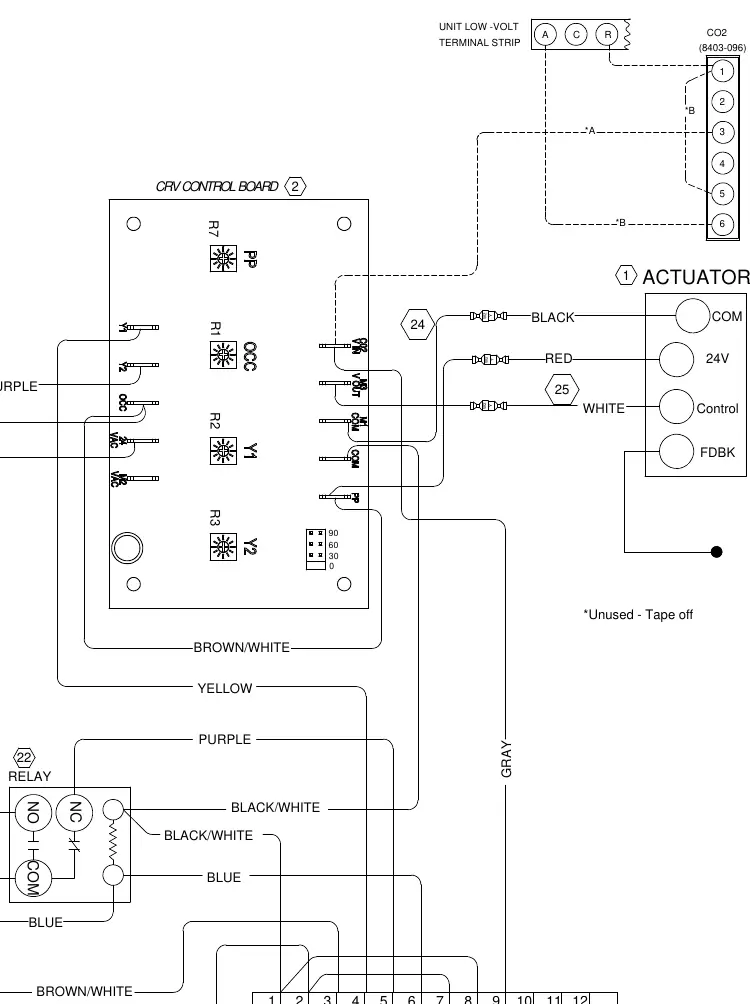

- Abbildung 4 zeigt den vollständigen Schaltplan.
Modellkompatibilität
- Nur für Bard QW*S Serie Geothermie-Wärmepumpen.
- CO2-Sensor 8403-096 wird für die 2-10V Modulationssteuerung empfohlen.
