Bedienungsanleitung für Lüftungsgerät Systemair SAVE VTR 200/B
Erfahren Sie, wie Sie Ihr Systemair SAVE VTR 200/B Lüftungsgerät bedienen, warten und Fehler beheben. Vollständige Anleitung zu Einstellungen, Filterwechsel und Reinigung.
PDF-Quelle: NO · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Systemair SAVE VTR 200/B ist ein Lüftungsgerät mit Wärmerückgewinnung. Die Bedienung erfolgt über das Kontrollpanel, an dem Temperatur, Luftmenge und Wochenprogramme eingestellt werden können. Wartungsarbeiten wie Filterwechsel und Reinigung sollten regelmäßig durchgeführt werden. S. 4, 5, 7, 9
Wichtigste Schritte
- Filterwechsel S. 7, 8
- Reinigung des Wärmetauschers S. 9
- Austausch des Rotorriemens S. 10, 11
Erste Inbetriebnahme
- Stecker in die Steckdose stecken und prüfen, ob das Gerät startet. S. 4
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Vifte (Ventilatorfehler)
Prüfen Sie die Schnellkupplungen der Ventilatoren. Kontaktieren Sie den Installateur.
S. 14
EMT/Frost
Frostschutz oder Überhitzungsschutz ausgelöst. Rückstelltaste drücken.
S. 14Wartung und Reset
- Filterzeit zurücksetzen: Im Servicemenü unter 'Filterperiode' -> 'Tilbakestill' auf 'JA' setzen. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nachheizregister | 500 W / 1000 W | Elektrische Leistung der Nachheizung | S. 4 |
| Wärmetauscher Gewicht | 14 kg | Gewicht der Wärmetauschereinheit | S. 10 |
Wo es im PDF steht
- Kontrollpanel S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Systemair SAVE VTR 200/B ist ein Lüftungsgerät mit Wärmerückgewinnung, das für kleinere Wohnungen konzipiert ist. Es versorgt Wohnräume mit gefilterter Frischluft und zieht verbrauchte Luft aus Küche und Nassräumen ab. Das Gerät ist als Rechts- oder Linksmodell erhältlich. Sicherheitshinweis: Vor allen Wartungs- oder Elektroarbeiten muss das Gerät zwingend vom Stromnetz getrennt werden. Arbeiten an der Elektrik dürfen nur von autorisiertem Fachpersonal durchgeführt werden.
Bedienung des Kontrollpanels
Das Kontrollpanel dient zur Steuerung des Geräts. Es besteht aus einem Display, einem Wählrad (VALG-hjul) zur Navigation, einer ENTER-Taste zur Bestätigung und einer RETURN-Taste zum Zurückkehren.
- Display: Zeigt Symbole, Menüs und Einstellungen an.
- Wählrad: Dient zum Blättern durch Menüs und Ändern von Werten.
- ENTER: Bestätigt Menüauswahlen oder Einstellungen.
- RETURN: Bricht Änderungen ab oder führt eine Menüebene zurück.
Einstellungen
Über das Hauptmenü können verschiedene Parameter angepasst werden:
- Temperatur: Die Zulufttemperatur kann manuell in 1-K-Schritten eingestellt werden. Bei elektrischem Nachheizregister liegt der Bereich zwischen 12-22 °C, bei Wasserbatterie zwischen 12-40 °C.
- Luftmenge: Es gibt fünf Stufen: Aus, Niedrig, Normal, Hoch und Auto.
- Wochenprogramm: Es können zwei Zeitperioden pro Tag programmiert werden.
- Sommerbetrieb: Das Gerät wechselt automatisch zwischen Winterbetrieb mit Wärmerückgewinnung und Sommerbetrieb ohne Wärmerückgewinnung.

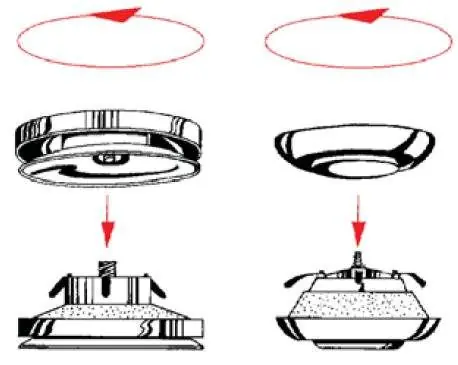

Wartung und Instandhaltung
Eine regelmäßige Wartung (3-4 Mal jährlich) ist für den effizienten Betrieb erforderlich.
Filterwechsel
Die Filter sollten je nach Bedarf (Standard 12 Monate) gewechselt werden. Nach dem Wechsel muss die Filterzeit im Menü zurückgesetzt werden. Achten Sie darauf, dass die Filter korrekt eingesetzt sind.

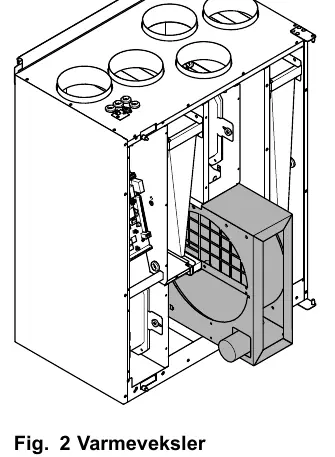

Reinigung des Wärmetauschers
Der Wärmetauscher sollte mindestens alle 3 Jahre gereinigt werden. Hierzu muss die Stromversorgung getrennt, der Rotor ausgebaut und mit warmem Seifenwasser (kein Ammoniak) gereinigt werden.

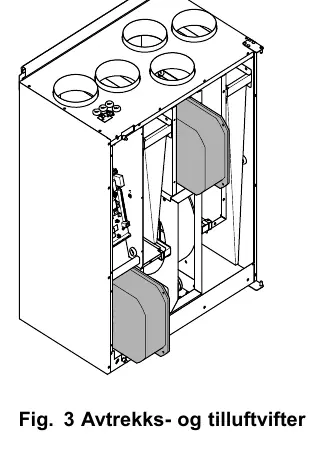

Reinigung der Ventilatoren
Verschmutzte Ventilatorblätter reduzieren die Kapazität. Die Ventilatoren können ausgebaut und mit einem Tuch oder einer weichen Bürste gereinigt werden. Verwenden Sie kein Wasser.
Austausch des Rotorriemens
Wenn der Rotor nicht dreht, kann der Riemen defekt sein. Der Austausch erfolgt durch Ausbau des Wärmetauschers (je nach Modell) und Einsetzen eines neuen Riemens, der auf die richtige Länge gekürzt werden muss.
Praktische Hilfe
Typische Probleme
Alarm 'Rot' (Rotorfehler)
Prüfen Sie den Rotorriemen auf Beschädigungen. Wenn der Rotor dreht, prüfen Sie den Abstand zwischen Sensor und Magnet (5-10 mm).
Alarm 'EMT/Frost'
Frostschutz oder Überhitzungsschutz ausgelöst. Drücken Sie die Rückstelltaste für den Überhitzungsschutz.
Niedrige Zulufttemperatur
Prüfen Sie, ob der Überhitzungsschutz ausgelöst hat. Wenn ja, drücken Sie die Rückstelltaste.
Vor der Verwendung
- Sicherstellen, dass das Gerät vom Stromnetz getrennt ist, bevor Wartungsarbeiten durchgeführt werden.
- Prüfen, ob Filter korrekt installiert sind.
- Sicherstellen, dass keine Hindernisse an den Lüftungsöffnungen vorhanden sind.
- Prüfen, ob die Frontluke korrekt verschlossen ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Nachheizregister (elektrisch)
- 500 W oder 1000 W Leistung zur Erwärmung der Zuluft.
- Wärmetauscher Gewicht
- Ca. 14 kg. Vorsicht beim Ausbau.
Abbildungen und Diagramme
- Kontrollpanel: Display (1), Wählrad (2), ENTER-Taste (3), RETURN-Taste (4).
- Filterwechsel: Schrauben lösen, Filter entnehmen.
- Rotorriemen: Montage durch Tape-Fixierung und Kürzen auf die richtige Länge.
Modellkompatibilität
- Bei Verwendung von G3-Filtern anstelle von F7-Filtern muss die Systemkurve für den Zuluftventilator (SF) angepasst werden (11-20 für G3, 1-10 für F7).
