Installationsanleitung für Sterling DURA-VANE II 10LI Rippenrohrheizkörper

Detaillierte Installationsanleitung für das Sterling DURA-VANE II 10LI Rippenrohrheizsystem. Erfahren Sie, wie Sie die Rückwand, Halterungen, Heizelemente und Gehäuse korrekt montieren und warten.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für das Sterling DURA-VANE II 10LI Rippenrohrheizsystem. Die Anleitung deckt die Montage der Rückwand, die Installation der Heizelemente, die korrekte Ausrichtung bei Dampf- oder Heißwassersystemen sowie die regelmäßige Wartung ab. Beachten Sie, dass für Dampfsysteme eine spezifische Neigung erforderlich ist, während Heißwassersysteme keine Neigung benötigen.

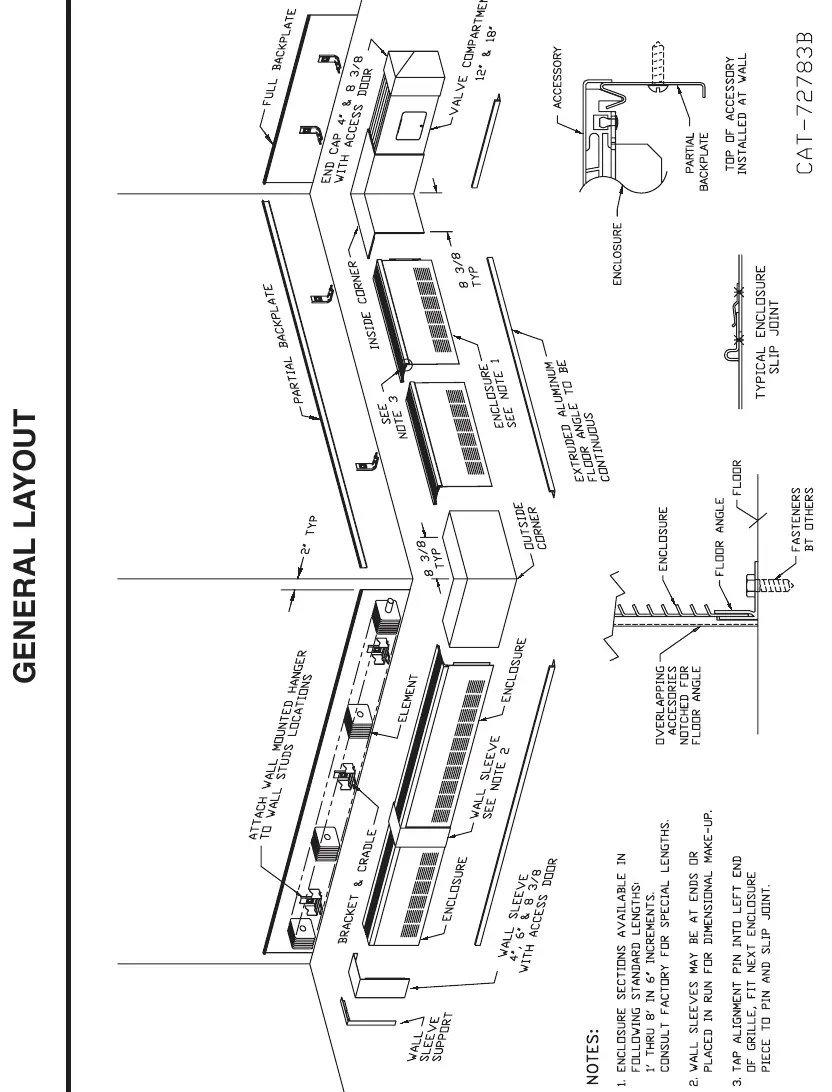

Allgemeiner Aufbau und Komponentenübersicht des DURA-VANE II Systems.
Allgemeiner Aufbau und Komponentenübersicht des DURA-VANE II Systems.

Installationsvorbereitung

Vor Beginn der Installation müssen die Mengen für Gehäuse und Zubehör basierend auf der Wandlänge bestimmt werden. Bei Wand-zu-Wand-Installationen sollte die Rückwand bis auf 1/2 Zoll an die angrenzende Wand heranreichen. Bei Endkappen ist die Rückwand entsprechend zu verlängern (1-1/2 Zoll für 4-Zoll-Endkappen, 6 Zoll für 8-3/8-Zoll-Endkappen).

Montage der Rückwand und Bodenwinkel

  • Montieren Sie die Rückwand (vollständig oder teilweise) in der vorgeschriebenen Höhe gemäß dem Einreichungsplan. Achten Sie darauf, dass sie gerade und waagerecht ist.
  • Installieren Sie den extrudierten Aluminium-Bodenwinkel am Boden an der im Plan angegebenen Stelle. Dieser muss über die gesamte Länge des Laufs, einschließlich Gehäuse und Zubehör, verlaufen.

Installation der Heizelemente und Halterungen

  • Heißwassersysteme: Benötigen keine Neigung (Pitch).
  • Dampfsysteme (Zwei-Rohr): Die wandmontierten Halterungen müssen so positioniert werden, dass das Versorgungsende am höchsten Punkt beginnt und mit einem Gefälle von 1/2 Zoll pro 20 Fuß (ca. 6 Meter) abfällt.
  • Halterungsanzahl: Verwenden Sie zwei Halterungen pro Elementlänge bis 6 Fuß. Verwenden Sie drei Halterungen pro Elementlänge von 6,5 bis 12,5 Fuß.
  • Heizelement: Platzieren Sie die Gleitwiege (Slide Cradle) an der Unterseite des Elements an jeder Halterungsposition. Die Beine der Wiege sollten leicht nach außen abgewinkelt sein und zwischen den Rippen sitzen, um Spannung zu erzeugen.
  • Kupferrohre: Nach dem Löten das System mit Wasser spülen, um Flussmittelreste zu neutralisieren und Korrosion sowie Lochfraß zu verhindern.

Gehäuse- und Zubehörmontage

Beginnen Sie die Gehäusemontage am linken Ende und arbeiten Sie im Uhrzeigersinn. Schlagen Sie den Ausrichtungsstift in das linke vordere Ende des Gitters. Die Rückseite des Gehäusegitters greift direkt in die V-Biegung der Rückwand ein. Drücken Sie das nächste Abdeckungsstück fest in die Gleitverbindungslaschen. Sichern Sie die Unterseite des Gehäuses in den Halterungen und ziehen Sie die Posi-Loc-Klemmen fest.

Wartung und Pflege

Vor jeder Heizsaison sollten Zubehörteile und Gehäusepaneele entfernt werden, um die Rippenrohre auf Staub- oder Schmutzansammlungen zu prüfen, die den Luftstrom blockieren könnten. Entfernen Sie Staub mit einem Staubsauger oder Druckluft. Prüfen Sie das System auf Lecks oder Korrosionsstellen. Falls erforderlich, kann ein Tropfen Maschinenöl auf die Kugellager der Wasserhalterungen oder wandmontierten Halterungen aufgetragen werden.

Praktische Hilfe

Typische Probleme

Korrosion oder Lochfraß an Kupferrohren

Nach dem Löten das System mit Wasser spülen, um Flussmittelreste zu neutralisieren.

Blockierter Luftstrom zwischen den Rippen

Vor der Heizsaison Gehäuse öffnen und Rippen mit Staubsauger oder Druckluft reinigen.

Geräusche oder unzureichende Entwässerung bei Dampfsystemen

Sicherstellen, dass das System ein Gefälle von 1/2 Zoll pro 20 Fuß (ca. 6 Meter) aufweist.

Vor der Verwendung

  • Rückwand gerade und waagerecht montieren.
  • Bodenwinkel über die gesamte Länge installieren.
  • Halterungen gemäß Systemtyp (Heißwasser vs. Dampf) platzieren.
  • Gleitwiege (Slide Cradle) korrekt unter dem Heizelement positionieren.
  • Gehäuse von links nach rechts montieren und Posi-Loc-Klemmen festziehen.

Technische Daten in der Praxis

Halterungsabstand
2 Halterungen für Längen bis 6 Fuß; 3 Halterungen für Längen von 6,5 bis 12,5 Fuß.
Dampfsystem-Neigung
Erfordert ein Gefälle von 1/2 Zoll pro 20 Fuß (ca. 6 Meter) vom Versorgungsende aus.
Heißwassersystem-Neigung
Keine Neigung (Pitch) für das Heizelement erforderlich.

Abbildungen und Diagramme

  • Die Abbildung zeigt den allgemeinen Aufbau: Rückwand, Bodenwinkel, Halterungen, Heizelement mit Gleitwiege und die Gehäuseabdeckung.
  • Darstellung der Überlappung von Zubehörteilen und der Positionierung der Endkappen.

Modellkompatibilität

  • Nur für kommerzielle Rippenrohrheizsysteme (Commercial Finned Tube Radiation) geeignet.
  • Kompatibel mit Heißwasser- und Dampfsystemen (Zwei-Rohr).
