Montageanleitung für Ximax 1072BTU Designer-Heizkörper

Wichtige Informationen zur Montage

Diese Anleitung gilt für die Installation von Ximax Designer-Heizkörpern. Die Montage muss zwingend durch einen qualifizierten Installateur oder eine fachkundige Person erfolgen. Achten Sie darauf, den Heizkörper mit einem Mindestabstand von 150 mm zum Boden zu montieren, um eine effiziente Heizleistung und Belüftung zu gewährleisten. Die mitgelieferten Dübel sind ausschließlich für massives Mauerwerk geeignet; bei anderen Wandtypen müssen geeignete Befestigungsmittel verwendet werden.

Lieferumfang und Werkzeuge

Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind:

• 1x Heizkörper
• 1x Entlüftungsventil (A)
• 1x Blindstopfen (B)
• 4x Mauerwerksdübel (C)
• 4x Schrauben (D)
• 4x Unterlegscheiben (E)
• 4x Wandhalterungen

Benötigte Werkzeuge (nicht im Lieferumfang): Kreuzschlitzschraubendreher, Schlitzschraubendreher, Maßband, Schraubenschlüssel, Bohrmaschine und Bohrer.

Allgemeine Montagehinweise

Vor dem Bohren ist sicherzustellen, dass keine Wasser-, Strom- oder Gasleitungen in der Wand verlaufen. Prüfen Sie die Anschlussart und den maximalen Betriebsdruck gemäß der beiliegenden Maßtabellen. Ein Überschreiten des Betriebsdrucks kann den Heizkörper beschädigen und zum Erlöschen der Garantie führen.

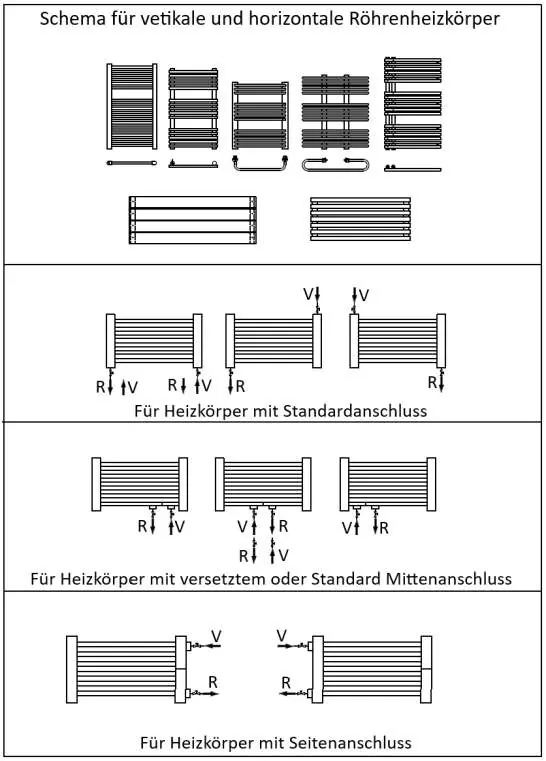

Anschlussmöglichkeiten

Die Heizkörper bieten verschiedene Anschlussoptionen, darunter Standardanschluss, Mittenanschluss oder Seitenanschluss. Bitte prüfen Sie das für Ihr Modell zutreffende Schema, um die Vor- und Rücklaufanschlüsse korrekt zu positionieren.

Montageanleitung

1. Bohren Sie 4 Löcher mit einem Durchmesser von 8 mm und einer Tiefe von ca. 60 mm (bei Verwendung der mitgelieferten Dübel).
2. Setzen Sie die Dübel (C) in die Bohrlöcher ein.
3. Befestigen Sie die Wandhalterungen mit den Schrauben (D) und Unterlegscheiben (E). Achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
4. Prüfen Sie, ob der Heizkörper ein Prallblech besitzt (markiert durch einen Aufkleber). Dieses muss bei der Montage unten liegen.
5. Hängen Sie den Heizkörper in die Halterungen ein.
6. Montieren Sie das Entlüftungsventil (A) und den Blindstopfen (B) in den oberen Gewindeöffnungen.
7. Schließen Sie Vor- und Rücklauf mit geeigneten Ventilen an und dichten Sie die Gewinde fachgerecht ab (z. B. mit PTFE-Band).

Befüllen und Entlüften

Nach der Installation muss das System gründlich gespült werden, um Rückstände zu entfernen. Gehen Sie beim Befüllen wie folgt vor:

• Öffnen Sie das Entlüftungsventil.
• Öffnen Sie das Einlassventil leicht (ca. 10 %), während das Auslassventil geschlossen bleibt.
• Lassen Sie das System langsam befüllen.
• Schließen Sie das Entlüftungsventil, sobald Wasser austritt.
• Öffnen Sie beide Ventile vollständig und lassen Sie das System ca. 2 Stunden laufen.
• Schließen Sie beide Ventile, öffnen Sie das Entlüftungsventil erneut, um restliche Luft abzulassen.

Pflege und Wartung

Verwenden Sie zur Reinigung nur ein weiches, feuchtes Tuch. Vermeiden Sie Scheuermittel oder chemische Reinigungsmittel. Um Korrosion zu vermeiden, sollte dem Heizungswasser ein geeigneter Korrosionsschutz (Inhibitor) beigemischt werden.

Fehlerbehebung

Sollten einzelne Rohre kalt bleiben, entlüften Sie den Heizkörper erneut. Wenn der Heizkörper ungleichmäßig warm wird, wurde er möglicherweise falsch herum montiert (Prallblech prüfen). Bei Elektro-Heizkörpern ist ein geringer Wasseraustritt bei der ersten Inbetriebnahme normal; sollte der Heizkörper nicht warm werden, muss ggf. Wasser nachgefüllt werden.
