Bedienungsanleitung für Clarke Devil 1200Q Quarz-Halogen-Heizstrahler

Wichtige Informationen aus der Anleitung

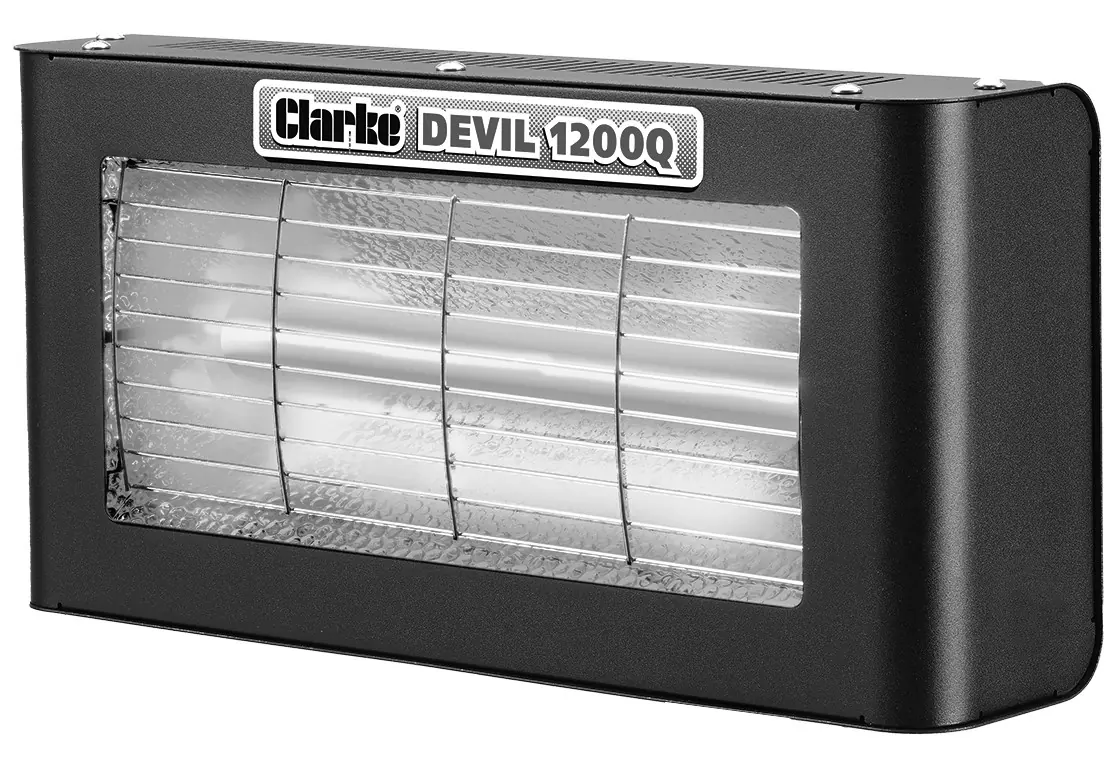

Der Clarke Devil 1200Q ist ein Quarz-Halogen-Heizstrahler, der für den Innenbereich in gut isolierten Räumen konzipiert ist. Er ist nicht als primäre Wärmequelle vorgesehen. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden.

Sicherheitshinweise

• Mindestabstände: Halten Sie einen Abstand von mindestens 2 Metern zu Wänden, Vorhängen, Möbeln oder brennbaren Materialien ein.
• Montageabstände: Bei Wandmontage mindestens 0,3 m zur Decke, 1,8 m vom Boden und 1 m zu Seitenwänden einhalten.
• Betrieb: Nicht in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen verwenden. Nicht abdecken. Nicht in feuchten Umgebungen (Bad, Dusche) verwenden.
• Kinder: Kinder unter 3 Jahren fernhalten, es sei denn, sie werden ständig beaufsichtigt.
• Oberflächen: Das Gehäuse und das Gitter werden im Betrieb sehr heiß. Berühren Sie diese nicht.

Montage

Das Gerät kann an der Wand montiert oder auf einem optionalen Stativ (Produktnummer 6920335) aufgestellt werden.

Wandmontage

1. Entfernen Sie die vier Schrauben an der Rückseite des Geräts, um die Montagehalterung zu entnehmen.
2. Befestigen Sie die Montagehalterung mit den Schrauben an der Rückseite des Geräts. Achten Sie auf die korrekte Ausrichtung für die Neigungsverstellung.
3. Montieren Sie die Wandhalterung an einer geeigneten Wand (Befestigungsmaterial nicht im Lieferumfang enthalten).
4. Schieben Sie die Montagehalterung des Geräts in die Wandhalterung und sichern Sie diese mit der großen Schraube.
5. Stellen Sie den gewünschten Neigungswinkel ein und fixieren Sie ihn mit der kleinen Schraube.

Elektrischer Anschluss

Das Gerät wird mit einem 13A BS 1363 Stecker geliefert. Der Anschluss muss an eine standardmäßige 230V (50Hz) Stromversorgung erfolgen. Es wird empfohlen, das Gerät über einen Fehlerstromschutzschalter (RCD) anzuschließen.

Bedienung

Der Heizstrahler verfügt über einen Wippschalter an der Seite:

• O: Aus
• I: Niedrige Heizstufe (600W)
• II: Hohe Heizstufe (1200W)

Schalten Sie das Gerät aus, wenn es nicht verwendet wird.

Reinigung und Wartung

Vor Wartungsarbeiten das Gerät ausschalten, den Stecker ziehen und mindestens 15 Minuten abkühlen lassen.

• Röhrenwechsel: Gehäuse öffnen, Röhre vorsichtig zur Seite schieben, um sie aus der Halterung zu lösen. Neue Röhre in umgekehrter Reihenfolge einsetzen. Berühren Sie die Röhren niemals mit bloßen Fingern (Handschuhe oder Tuch verwenden).
• Reinigung: Gehäuse mit einem feuchten Tuch abwischen. Heizröhren bei Bedarf mit Druckluft von Staub befreien (Schutzbrille und Staubmaske tragen).

Fehlerbehebung

• Gerät funktioniert nicht: Stecker prüfen, Sicherung im Stecker prüfen, Stromversorgung an der Steckdose prüfen.
• Heizröhre glüht extrem heiß: Eingangsspannung prüfen, sicherstellen, dass die Luftzufuhr nicht blockiert ist.

Technische Daten

• Leistung: 1.2kW
• Spannung: 230V / 50Hz
• Gewicht: 2.7kg
• Schutzklasse: IP20
• Betriebsart: S1 - Dauerbetrieb
