Montageanleitung für Ximax Design-Heizkörper

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für verschiedene Modelle von Ximax Design-Heizkörpern. Die Installation muss zwingend durch einen qualifizierten Installateur oder eine fachkundige Person erfolgen. Beachten Sie, dass die Abmessungen und das Rohr-Layout je nach Modell von den Abbildungen abweichen können. Bewahren Sie die Verpackung auf, bis alle Kleinteile gesichert sind. Wir empfehlen das Tragen von Schutzkleidung wie Handschuhen und Sicherheitsschuhen.

Vorbereitung und Werkzeuge

Stellen Sie sicher, dass Sie über eine saubere und trockene Umgebung für die Montage verfügen. Prüfen Sie vor dem Bohren, dass keine Wasser-, Strom- oder Gasleitungen in der Wand verlaufen. Die mitgelieferten Dübel sind ausschließlich für massives Mauerwerk geeignet; für andere Wandtypen müssen passende Befestigungen separat erworben werden.

Benötigte Werkzeuge (nicht im Lieferumfang enthalten):

• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
• Maßband
• Schraubenschlüssel
• Bohrmaschine mit passendem Bohrer

Montageanleitung

1. Verwenden Sie die Maße aus der beiliegenden Dimensionstabelle, um 4 Löcher (ca. 60 mm tief, 8 mm Durchmesser) zu bohren.
2. Setzen Sie die Dübel (C) in die Löcher ein (nur bei solidem Mauerwerk).
3. Befestigen Sie die Schrauben (D) und Unterlegscheiben (E) an den Wandhalterungen. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
4. Prüfen Sie, ob der Heizkörper ein Leitblech (Baffle) besitzt. Wenn ja, muss dieses bei der Montage unten liegen.
5. Hängen Sie den Heizkörper in die Halterungen ein.
6. Montieren Sie das Entlüftungsventil (A) und den Blindstopfen (B) in den oberen Gewindeöffnungen.

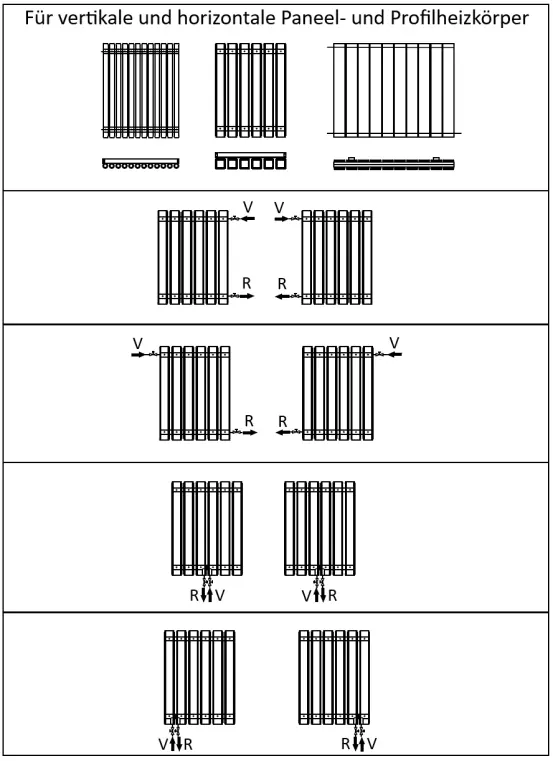

7. Schließen Sie Vor- und Rücklauf an. Verwenden Sie PTFE-Band oder ähnliche Dichtmittel für alle Gewindeverbindungen, um Leckagen zu vermeiden.

Anschluss und Inbetriebnahme

Nach der Installation muss das System gründlich gespült werden, um Metallspäne, Flussmittel und Fremdkörper zu entfernen. Es wird empfohlen, beim Befüllen einen geeigneten Korrosionsschutz (Inhibitor) hinzuzufügen.

Vorgehensweise beim Befüllen und Entlüften:

• Öffnen Sie das Entlüftungsventil.
• Öffnen Sie das Einlassventil leicht (ca. 10%), während das Auslassventil geschlossen bleibt.
• Lassen Sie das System langsam befüllen (idealerweise ohne Heizungspumpe).
• Schließen Sie das Entlüftungsventil, sobald der Heizkörper gefüllt ist.
• Öffnen Sie Ein- und Auslassventil vollständig und lassen Sie das System ca. 2 Stunden laufen.
• Schließen Sie beide Ventile wieder und öffnen Sie das Entlüftungsventil, um die restliche Luft abzulassen.

Pflege und Wartung

Reinigen Sie den Heizkörper ausschließlich mit einem weichen, feuchten Tuch. Verwenden Sie niemals Scheuerschwämme, Scheuermittel oder chemische Reinigungsmittel, da diese die Oberfläche beschädigen können.

Fehlerbehebung

Sollten einzelne Rohre nicht warm werden, entlüften Sie den Heizkörper erneut. Wenn dies nicht hilft, wurde der Heizkörper möglicherweise zu schnell befüllt oder ist falsch herum montiert (Leitblech prüfen). Bei elektrischen Heizkörpern ist ein geringer Wasseraustritt am Druckventil bei der ersten Inbetriebnahme normal. Sollte der Heizkörper nicht warm werden, muss er eventuell auf der Seite liegend über die obere Mutter nachgefüllt werden.
