Installationsanleitung für Terma Hex Heizkörper

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die fachgerechte Montage des Terma Hex Heizkörpers. Bitte beachten Sie, dass bestimmte Schritte (markiert mit einem Sternchen) ausschließlich für die Wasser- und Dual-Fuel-Versionen gelten. Stellen Sie vor der Montage sicher, dass die Wand für das Gewicht des Heizkörpers geeignet ist und die notwendigen Werkzeuge bereitliegen.

Vorbereitung und Werkzeuge

Für die Installation benötigen Sie folgende Werkzeuge:

• Bohrmaschine mit 10 mm Bohrer
• Schraubendreher (PZ3 und PZ1)
• Gabelschlüssel (Größe 22 und 14)
• Inbusschlüssel (Größe 8)

Markieren Sie die Bohrpositionen an der Wand basierend auf den Maßen A, B, D, E und F, die in der technischen Zeichnung angegeben sind.

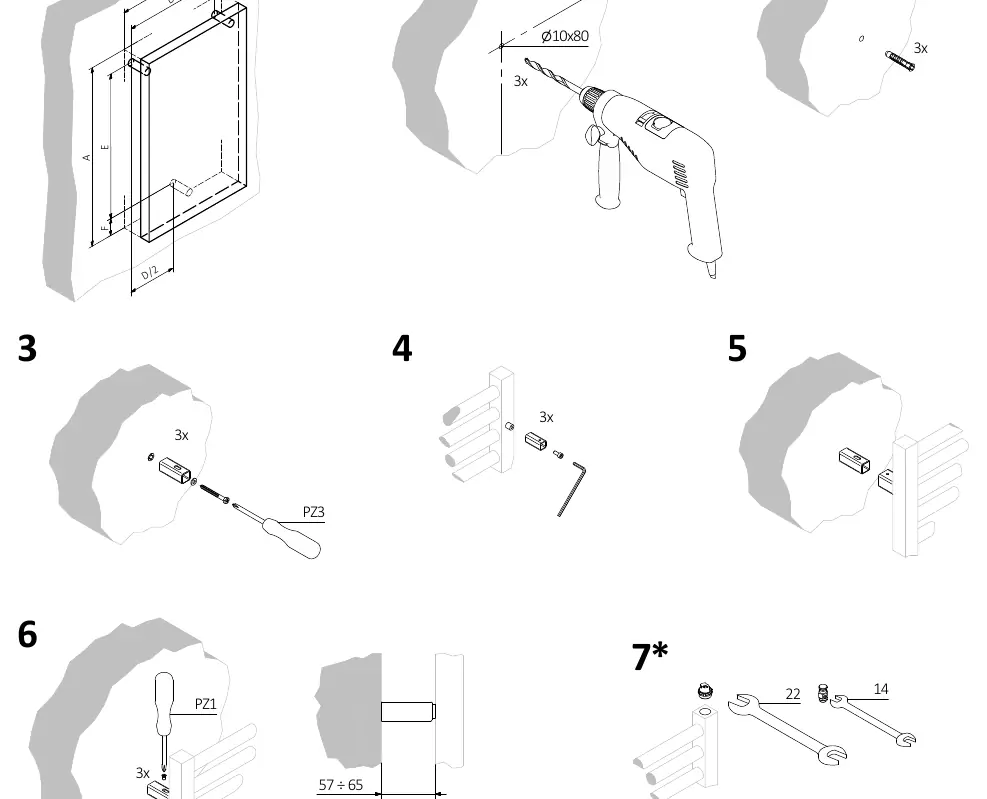

Montageschritte

1. Bohren: Bohren Sie drei Löcher mit einem Durchmesser von 10 mm und einer Tiefe von 80 mm an den markierten Stellen.
2. Dübel setzen: Setzen Sie die Dübel in die gebohrten Löcher ein.
3. Halterungen montieren: Schrauben Sie die Wandhalterungen mit dem PZ3-Schraubendreher fest in die Dübel.
4. Heizkörper aufhängen: Platzieren Sie den Heizkörper auf den montierten Halterungen.
5. Fixierung: Sichern Sie den Heizkörper und ziehen Sie die Verbindungen fest. Der Wandabstand sollte nach der Montage zwischen 57 und 65 mm betragen.

Installation der Anschlüsse

Die Schritte 7 und 8 beziehen sich auf die Installation der Ventile und Stopfen bei Wasser- oder Dual-Fuel-Versionen:

• Schritt 7: Verwenden Sie die Gabelschlüssel (22 und 14), um die Anschlüsse festzuziehen.
• Schritt 8: Führen Sie die Feinjustierung der Ventile oder Stopfen durch. Verwenden Sie hierfür je nach Komponente den Inbusschlüssel (Größe 8) oder den PZ1/PZ3-Schraubendreher, um die Dichtungen und Abdeckungen korrekt zu installieren.
