Bedienungsanleitung für Flomasta Stahl-Plattenheizkörper
Erfahren Sie, wie Sie Ihren Flomasta Stahl-Plattenheizkörper sicher installieren, in Betrieb nehmen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und Pflegetipps.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Wartung von Flomasta Stahl-Plattenheizkörpern. Der Heizkörper ist für den Betrieb in Zentralheizungssystemen konzipiert. Die Installation sollte von einer qualifizierten Fachkraft oder einer kompetenten Person durchgeführt werden. Beachten Sie, dass der Heizkörper nicht für den Außenbereich geeignet ist und nicht in Systemen mit zentraler Warmwasserbereitung (z. B. Küche/Bad) ohne Korrosionsschutz verwendet werden sollte.
Produktbeschreibung
Die Heizkörper entsprechen der Norm EN 442 und werden unter einem Qualitätsmanagementsystem gemäß ISO 9001 hergestellt. Der maximale Betriebsdruck beträgt 10 Bar, die maximale Betriebstemperatur 120°C.
Montage und Installation
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Sie benötigen eine Bohrmaschine, einen 8mm Bohrer, einen Bleistift, eine Wasserwaage, einen Schraubenschlüssel und PTFE-Band.
- Vorbereitung: Markieren Sie die Positionen für die Wandhalterungen gemäß den Abmessungen Ihres Modells.
- Bohren: Bohren Sie die Löcher (8mm) und setzen Sie die Dübel ein.
- Befestigung: Schrauben Sie die Wandhalterungen fest.
- Montage: Hängen Sie den Heizkörper in die Halterungen ein.
- Anschluss: Montieren Sie die Ventile und verwenden Sie PTFE-Band an den Gewinden, um Dichtheit zu gewährleisten.
Inbetriebnahme
Nach der Montage öffnen Sie das Heizkörperventil. Stellen Sie sicher, dass das Zentralheizungssystem in Betrieb ist. Sollte der Heizkörper nicht warm werden, entlüften Sie ihn, indem Sie das Entlüftungsventil vorsichtig mit einem Entlüftungsschlüssel oder Schraubendreher öffnen, bis Wasser austritt.
Pflege und Wartung
Reinigen Sie die Oberflächen nur mit einem weichen, feuchten Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel, Bleichmittel, Säuren oder aggressive chemische Reinigungsmittel, da diese die Oberfläche beschädigen können.
Sicherheitshinweise
- Halten Sie Kinder vom Heizkörper fern.
- Decken Sie den Heizkörper nicht ab, um die Wärmeleistung nicht zu beeinträchtigen und Korrosion durch Feuchtigkeit zu vermeiden.
- Verwenden Sie bei der Installation geeignete persönliche Schutzausrüstung.
- Bei Beschädigungen oder fehlenden Teilen wenden Sie sich bitte an Ihren Händler.
Praktische Hilfe
Typische Probleme
Heizkörper wird nicht warm
Entlüften Sie den Heizkörper, bis Wasser aus dem Entlüftungsventil austritt.
Beschädigte oder fehlende Teile
Kontaktieren Sie Ihren Händler, um Ersatzteile zu erhalten.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (Heizkörper, Halterungen, Dübel, Schrauben) vorhanden sind.
- Stellen Sie sicher, dass die Wand für die Montage geeignet ist.
- Besorgen Sie PTFE-Band für die Gewindeanschlüsse.
- Tragen Sie bei der Montage geeignete Schutzausrüstung (Handschuhe, Schutzbrille).
- Stellen Sie sicher, dass das Heizsystem vor Beginn der Arbeiten isoliert ist.
Technische Daten in der Praxis
- Maximaler Betriebsdruck
- 10 Bar
- Maximale Betriebstemperatur
- 120°C
Abbildungen und Diagramme
- Schritt 02: Montage der Wandhalterungen.

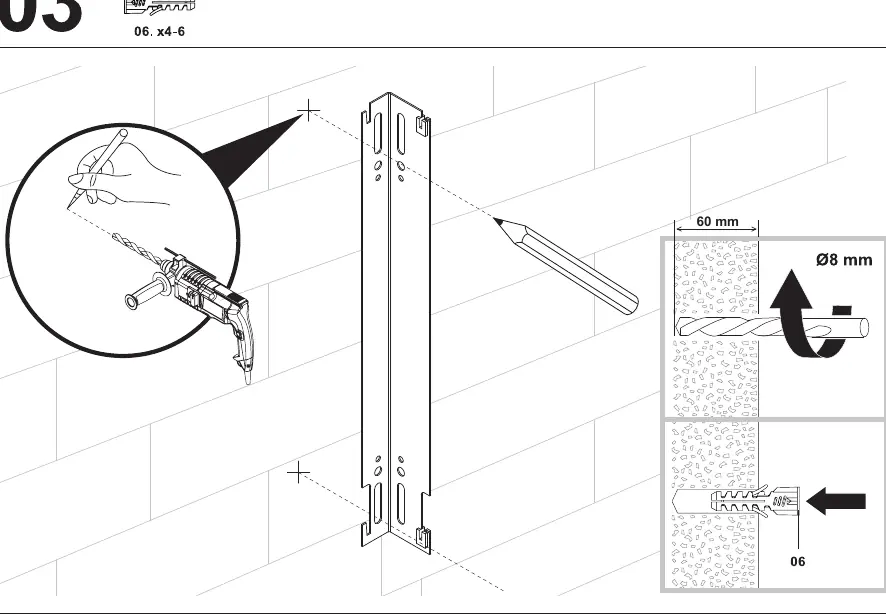

- Schritt 03: Markieren und Bohren der Löcher für die Halterungen.
- Schritt 04: Befestigen der Halterungen an der Wand.

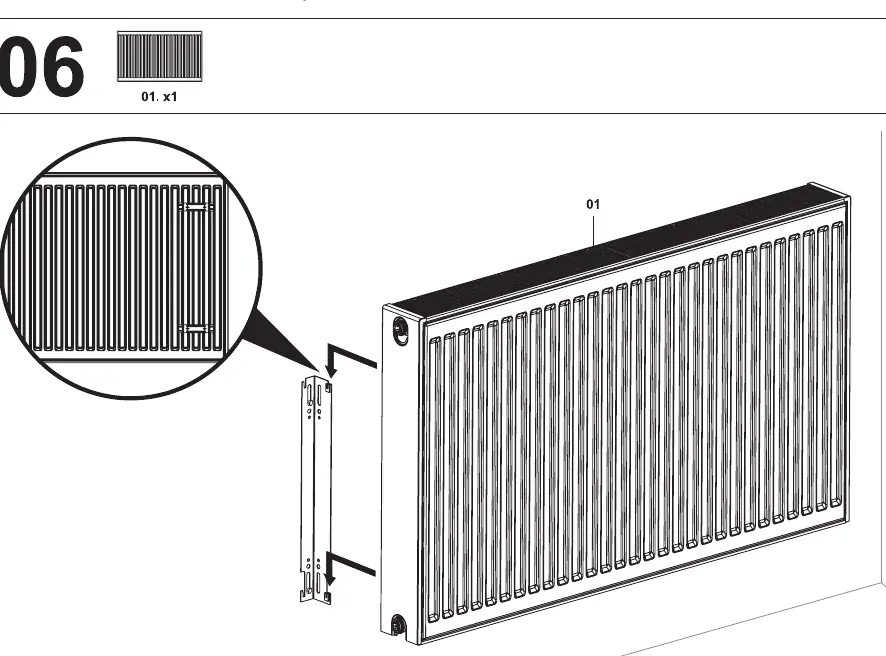

- Schritt 06: Aufhängen des Heizkörpers in die Halterungen.

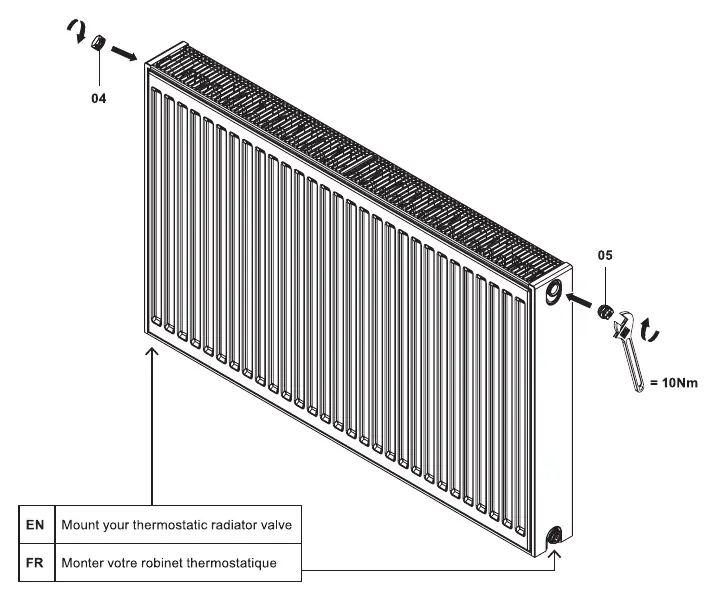

- Schritt 07: Montage der Ventile und Entlüftung.
Modellkompatibilität
- Nicht für den Außenbereich geeignet.
- Nicht für zentrale Warmwasserbereitungssysteme (z. B. Küche/Bad) ohne Korrosionsschutz geeignet.
- Nur für geschlossene Zentralheizungssysteme.
