Montageanleitung für Coaster Anita 60 Zoll TV-Konsole mit 1 Schublade
Detaillierte Montageanleitung für die Coaster Anita 60 Zoll TV-Konsole (Modell 22281152). Erfahren Sie Schritt für Schritt, wie Sie das Möbelstück aufbauen, welche Teile benötigt werden und wie die Schublade korrekt eingesetzt wird.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung führt Sie durch den Aufbau der Coaster Anita 60 Zoll TV-Konsole. Die geschätzte Montagezeit beträgt etwa 30 Minuten. Bitte stellen Sie sicher, dass Sie über eine ebene Arbeitsfläche verfügen und alle Teile vor Beginn der Montage sortiert haben.
Vorbereitung und Sicherheit
Bevor Sie mit dem Aufbau beginnen, beachten Sie bitte folgende Hinweise:
- Packen Sie alle Hardware-Komponenten aus und sortieren Sie diese nach Größe.
- Überprüfen Sie anhand der Teileliste, ob alle Komponenten vollständig vorhanden sind.
- Versuchen Sie nicht, beschädigte oder defekte Teile zu reparieren oder zu modifizieren. Kontaktieren Sie in diesem Fall umgehend den Händler.
- Dieses Produkt ist ausschließlich für den privaten Gebrauch in Innenräumen bestimmt und nicht für gewerbliche Einrichtungen geeignet.
Teileübersicht

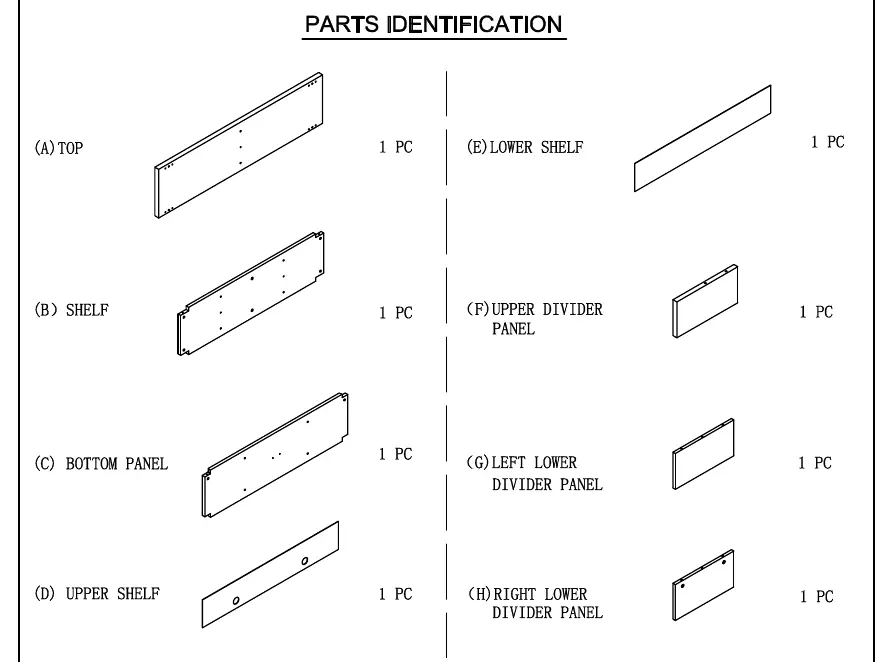

Das Möbelstück besteht aus verschiedenen Holzpaneelen (gekennzeichnet mit A bis P) und einer Vielzahl an Hardware-Komponenten (gekennzeichnet mit 1 bis 17), darunter Cam-Bolzen, Cam-Locks, Holzdübel und verschiedene Schrauben. Stellen Sie sicher, dass Sie die Hardware-Identifikationstabelle auf Seite 4 der Anleitung zur Hand haben, um die korrekten Schrauben für jeden Schritt zu verwenden.
Montageschritte
Der Aufbau erfolgt in 12 logischen Schritten:

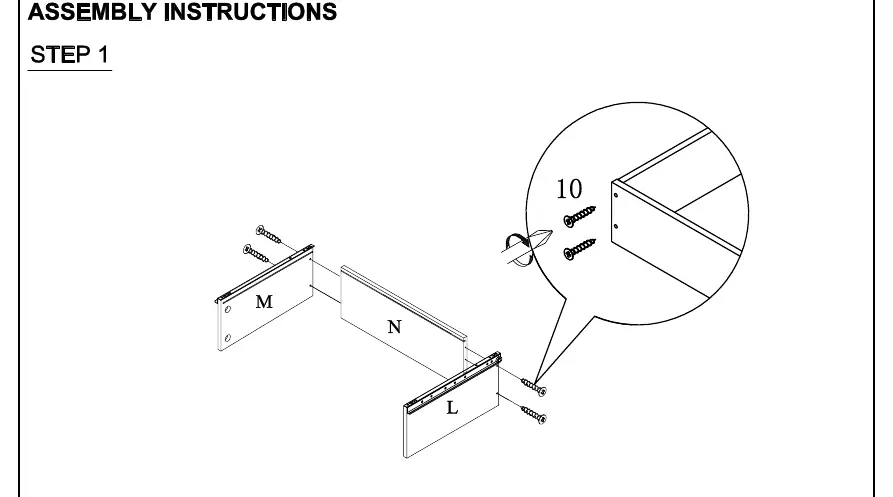

- Schubladenmontage (Schritte 1-3): Verbinden Sie die Seitenteile der Schublade mit der Rückwand und dem Boden. Montieren Sie den Griff an der Vorderseite.

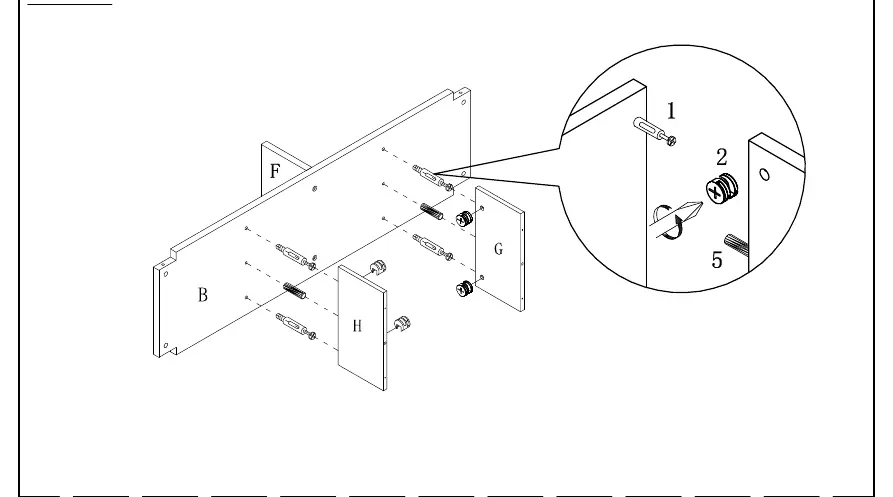

- Rahmenmontage (Schritte 4-7): Bauen Sie das Grundgerüst der Konsole auf, indem Sie die Regalböden und Trennwände mit den Seitenteilen verbinden. Verwenden Sie hierfür die Holzdübel und Cam-Locks.

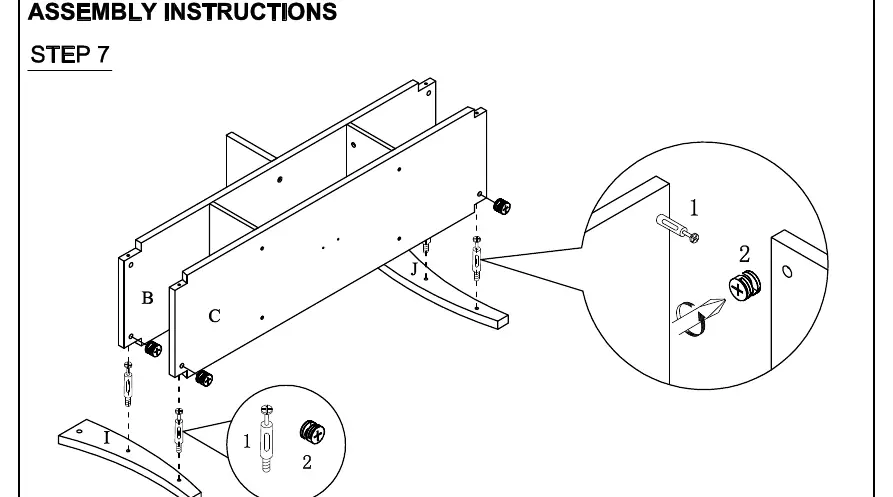

- Beine und Oberplatte (Schritte 8-9): Befestigen Sie die Beine an der Unterseite des Rahmens und setzen Sie die obere Platte auf.
- Rückwand und Abschluss (Schritt 10): Nageln Sie die Rückwand fest und montieren Sie das zusätzliche Stützbein.
Abschluss der Montage

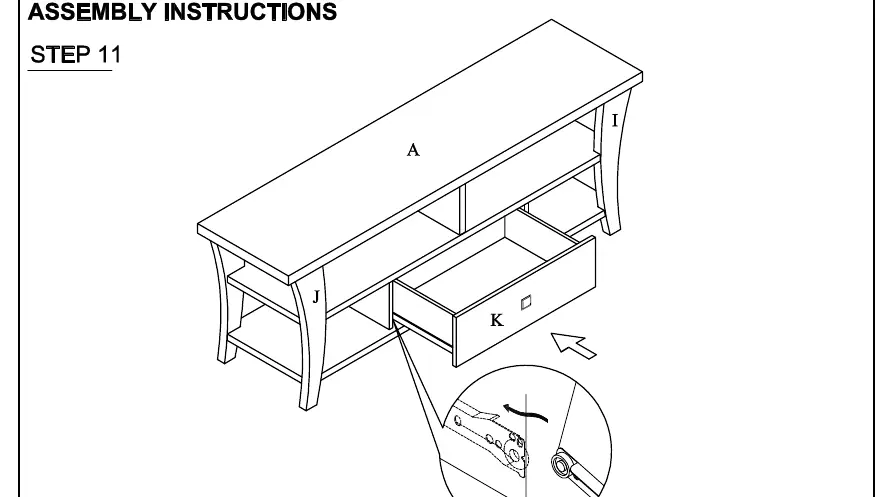

Im letzten Schritt (Schritte 11-12) setzen Sie die fertig montierte Schublade in die Führungsschienen der TV-Konsole ein. Überprüfen Sie, ob die Schublade reibungslos gleitet und alle Verbindungen fest sitzen.
Herstellerinformationen
Coaster Furniture
Praktische Hilfe
Typische Probleme
Schublade lässt sich nicht einschieben
Überprüfen Sie die Ausrichtung der Schienen und stellen Sie sicher, dass alle Schrauben vollständig versenkt sind.
Teile fehlen oder sind beschädigt
Versuchen Sie nicht, das Teil zu reparieren. Kontaktieren Sie umgehend den Händler.
Vor der Verwendung
- Hardware auspacken und nach Größe sortieren
- Vollständigkeit aller Teile (A-P) gemäß Teileliste prüfen
- Montagebereich vorbereiten (ca. 30 Minuten Zeit einplanen)
- Werkzeug bereitlegen (Hammer, Schraubendreher)
- Sicherstellen, dass alle Cam-Locks fest angezogen sind
Technische Daten in der Praxis
- Hardware-Identifikation
- Die Nummern 1-17 in der Anleitung entsprechen spezifischen Schrauben, Dübeln und Verbindern.
Abbildungen und Diagramme
- Die Anleitung verwendet Buchstaben (A-P) für Holzpaneele und Zahlen (1-17) für Hardware-Komponenten.
- Kreis-Ausschnitte in den Zeichnungen zeigen Detailansichten der Hardware-Verbindungen.
Modellkompatibilität
- Nur für den privaten Gebrauch in Innenräumen bestimmt.
