Montageanleitung für TV-Lowboard ADEO SHEYLA 02P2
Detaillierte Montageanleitung für das TV-Lowboard ADEO SHEYLA 02P2. Erfahren Sie, wie Sie das Möbelstück Schritt für Schritt aufbauen, welche Teile benötigt werden und welche Gewichtsbeschränkungen gelten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung führt Sie durch den Aufbau des TV-Lowboards ADEO SHEYLA 02P2. Für die Montage wird eine geschätzte Zeit von ca. 1,5 Stunden empfohlen. Bitte lesen Sie die Anleitung vor Beginn sorgfältig durch, da der Hersteller keine Haftung für Schäden übernimmt, die durch fehlerhafte Montage entstehen.
Teileübersicht und Hardware

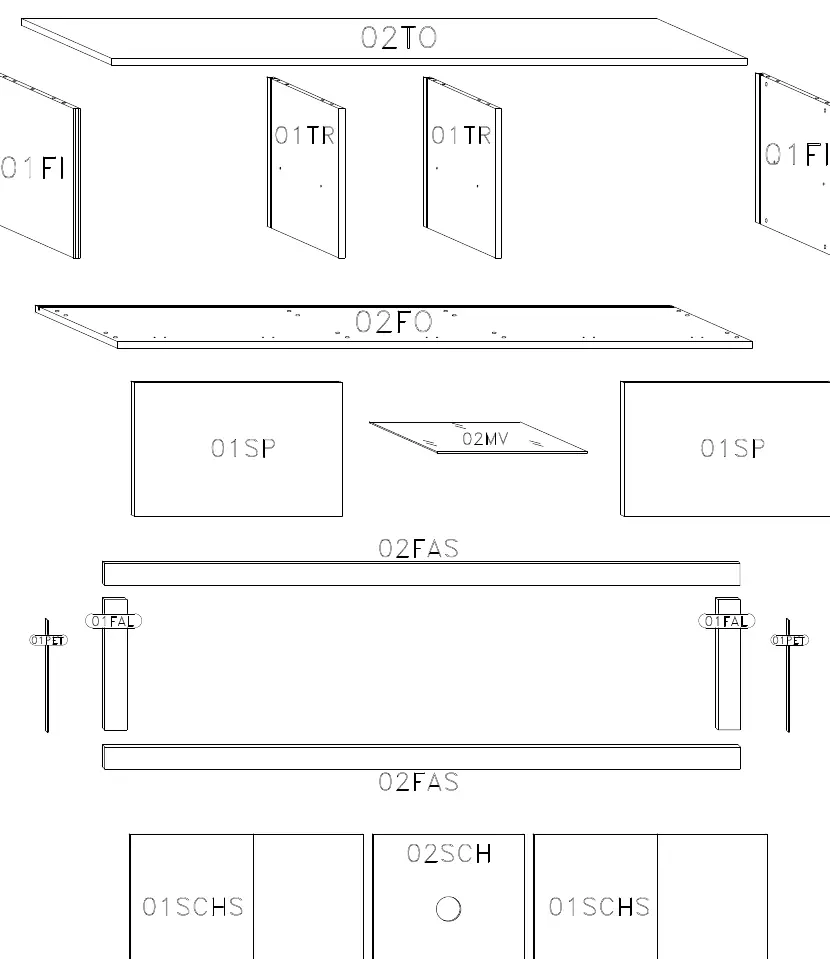

Bevor Sie mit dem Aufbau beginnen, stellen Sie sicher, dass alle in der Anleitung aufgeführten Bauteile und Beschläge vorhanden sind. Die Anleitung enthält eine detaillierte Liste der Holzplatten (gekennzeichnet mit Codes wie 02TO, 01FI, 01TR, 02FO, 01SP, 02FAS, 01SCHS) sowie eine Übersicht der benötigten Schrauben, Dübel, Scharniere und Verbinder (gekennzeichnet mit Buchstaben A bis F21).
Montageschritte
Der Aufbau erfolgt in 13 Schritten:

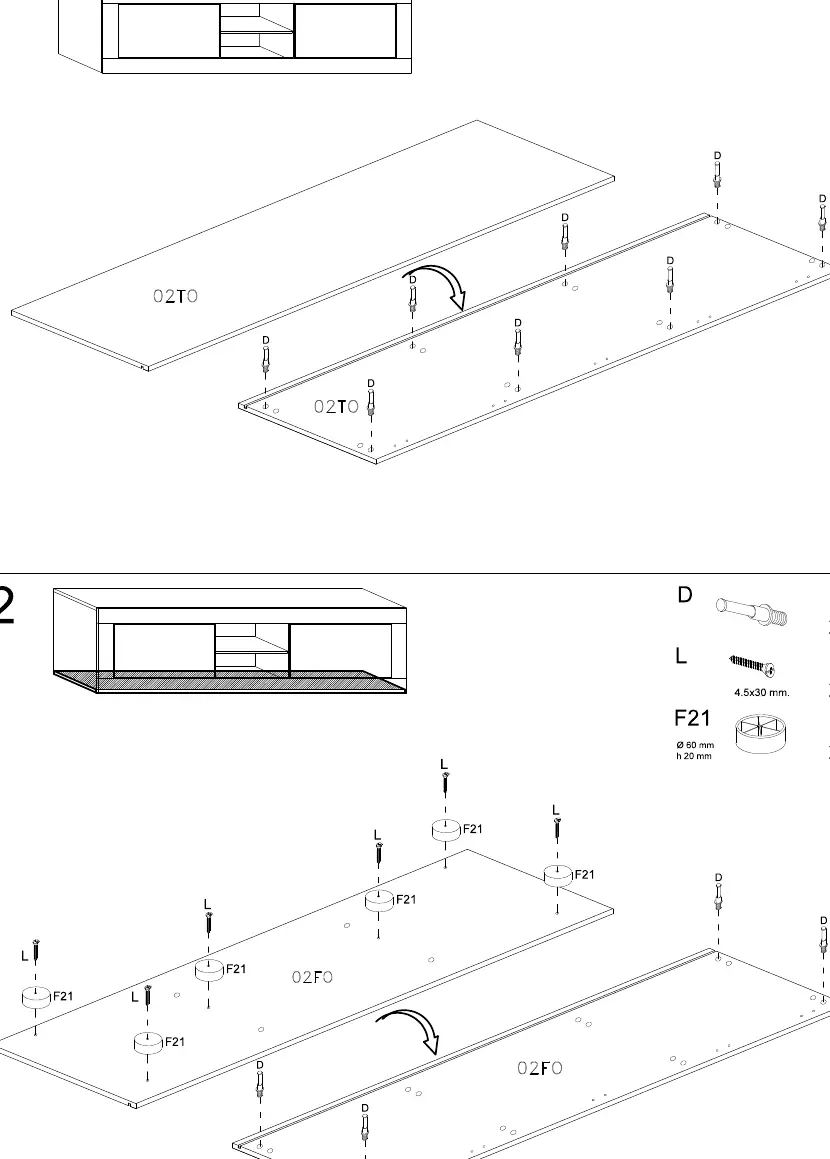

- Schritt 1-2: Vorbereitung der Deckplatte und Bodenplatte durch Einsetzen der Verbindungsbolzen (D) und Montage der Füße (F21).
- Schritt 3-4: Montage der vertikalen Trennwände und Seitenteile unter Verwendung von Holzdübeln (B) und Exzenterverbindern (C).
- Schritt 5-6: Verbindung der Korpus-Elemente und Sicherung der Rückwand.
- Schritt 7-9: Montage der inneren Stützleisten und Führungselemente.
- Schritt 10-11: Aufsetzen der Deckplatte und finale Verschraubung des Korpus.
- Schritt 12-13: Montage der Scharniere (O1) an den Türen und Justierung der Türen am Korpus.
Sicherheit und Belastbarkeit
Beachten Sie unbedingt die Gewichtsbeschränkungen für das Möbelstück, um Schäden oder Verletzungen zu vermeiden:
- Maximale Belastung der Oberseite: 30 kg
- Maximale Belastung der Regalböden: 5 kg
Stellen Sie sicher, dass alle Schrauben fest angezogen sind und das Möbelstück stabil steht, bevor Sie elektronische Geräte darauf platzieren.
Herstellerinformationen
ADEO
Praktische Hilfe
Typische Probleme
Instabilität des Möbelstücks
Überprüfen Sie, ob alle Exzenterverbinder (C) und Schrauben fest angezogen sind und die Bauteile korrekt ausgerichtet wurden.
Türen schließen nicht richtig
Verwenden Sie die Einstellschrauben an den Scharnieren (O1), um die Position der Türen horizontal und vertikal zu justieren.
Vor der Verwendung
- Prüfen Sie den Lieferumfang anhand der Teileliste auf Vollständigkeit.
- Stellen Sie sicher, dass Sie über einen passenden Schraubendreher verfügen.
- Planen Sie ca. 1,5 Stunden für den Aufbau ein.
- Führen Sie die Montage auf einer ebenen, sauberen Fläche durch, um Kratzer zu vermeiden.
- Überprüfen Sie nach der Montage die Stabilität des Lowboards.
Technische Daten in der Praxis
- Max. Belastung Oberseite
- 30 kg - Überschreiten Sie dieses Gewicht nicht, um ein Durchbiegen oder Beschädigungen zu vermeiden.
- Max. Belastung Regalboden
- 5 kg - Geeignet für leichte elektronische Geräte oder Zubehör.
Abbildungen und Diagramme
- Die Anleitung verwendet Buchstaben-Codes (A-F21) für Hardware, die direkt mit den Abbildungen korrespondieren.
- Die Kreissymbole mit Pfeilen zeigen die korrekte Drehrichtung beim Festziehen der Exzenterverbinder.
Modellkompatibilität
- Das Produkt ist ausschließlich für die Verwendung als TV-Lowboard konzipiert.
