Installationsanleitung für Chief Fit Mobile Cart RFCUB

Wichtige Sicherheitshinweise

Vor der Installation müssen alle Anweisungen sorgfältig gelesen werden. Die Nichtbeachtung kann zu schweren Verletzungen oder Sachschäden führen. Der Installateur ist dafür verantwortlich, dass die Struktur, an der das System befestigt wird, das Fünffache des Gesamtgewichts tragen kann.

• Maximale Traglast: Das Gesamtgewicht aller Komponenten am Kopfstück darf 175 lbs (79,4 kg) nicht überschreiten.
• Regal-Traglast: Das Gewicht auf dem Regal darf 10 lbs (4,5 kg) nicht überschreiten.
• Display-Kompatibilität: Geeignet für Displays zwischen 55" und 86" mit einem maximalen VESA-Muster von 800x600.
• Sicherheit: Keine Fernbedienungen oder Spielzeuge auf dem Wagen ablegen, da dies Kinder zum Klettern animieren könnte. Den Wagen nicht im Freien verwenden.

Montage des Wagens

Die Montage erfolgt in mehreren Schritten:

1. Basis montieren: Verbinden Sie die rechte und linke Beinbaugruppe mit der Querstange unter Verwendung der mitgelieferten Schrauben. Achten Sie darauf, dass die abgerundeten Kanten der Querstange nach oben zeigen.
2. Säulen anbringen: Befestigen Sie die untere Säule an der Querstange. Stellen Sie sicher, dass das große Loch in der unteren Säule zur Rückseite des Wagens zeigt.
3. Frontplatte montieren: Befestigen Sie die Frontplatte an der oberen Säule. Die Höhe kann in drei Positionen eingestellt werden.
4. Säulen verbinden: Verbinden Sie die obere Säule mit der unteren Säule mithilfe der Flachkopfschrauben.

Anbringen des Displays

Für die Montage des Displays stehen zwei Optionen zur Verfügung:

• Displays mit VESA > 400x400: Verwenden Sie die mitgelieferten Schnittstellenhalterungen. Richten Sie die vertikalen Halterungen am Display aus und befestigen Sie diese. Montieren Sie anschließend die horizontalen Schnittstellen an den vertikalen Halterungen.
• Displays mit VESA 400x400 oder kleiner: Diese können direkt an der Frontplatte montiert werden.

Wichtig: Verwenden Sie immer zwei Personen für das Anheben und Positionieren des Displays. Stellen Sie vor der Montage sicher, dass die Bremsen an den Hinterrädern des Wagens festgezogen sind.

Installation des Regals

Das Regal kann an der Vorderseite der unteren Säule montiert werden. Es stehen vier verschiedene Höhenpositionen zur Verfügung, um Zubehör wie Laptops oder Tastaturen zu verstauen.

Kabelmanagement und Nutzung

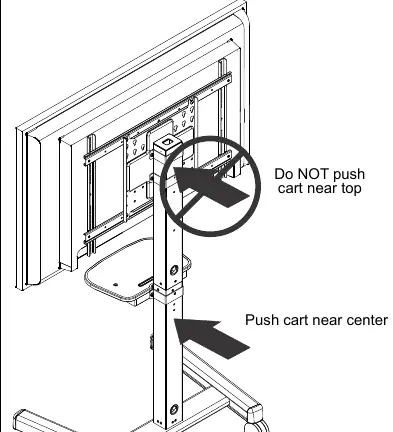

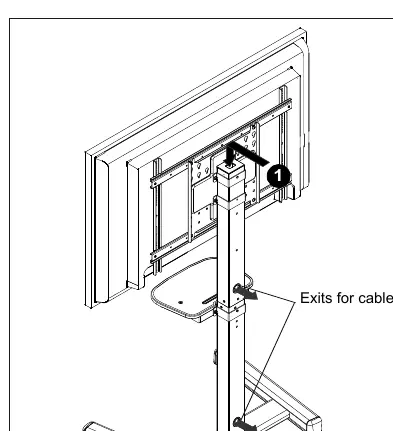

Strom- und Signalkabel können durch die Oberseite und durch die Säule nach unten geführt werden, um sie an der Rückseite auszuführen. Bewegen Sie den Wagen immer langsam und schieben Sie ihn nur in der Mitte, niemals an der Oberseite, um ein Umkippen zu vermeiden.

Wartung

Überprüfen und ziehen Sie die Sechskantmuttern an den Rollen gelegentlich nach, insbesondere nach der Nutzung auf unebenem Untergrund. Die Rollen benötigen keine zusätzliche Schmierung.
