Installationsanleitung für Solis 1500V PLC CCO
Erfahren Sie, wie Sie den Solis 1500V PLC CCO Controller für PV-Systeme installieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte, Verkabelungsanweisungen und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Solis 1500V PLC CCO ist ein Controller für die Power Line Kommunikation in PV-Systemen. Die Installation erfordert eine Wandmontage mit 1,2 Nm Drehmoment und den Anschluss von RS485- sowie 12V-Stromkabeln. S. 1, 2
Wichtigste Schritte
- Wandmontage durchführen S. 1
- Kabel anschließen S. 1, 2
Probleme und Lösungen
Kommunikationsfehler
Überprüfen Sie die RS485-Verkabelung und die Stromversorgung.
S. 1, 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 100V AC~240V AC | Unterstützter Spannungsbereich des Netzteils | S. 2 |
| Leistungsaufnahme | < 5W | Stromverbrauch des Geräts | S. 2 |
| Betriebstemperatur | -25°C~+70°C | Zulässiger Temperaturbereich | S. 2 |
Wo es im PDF steht
- Installation und Verkabelung S. 1
- Technische Daten und Prinzip S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der Solis 1500V PLC CCO wird in PV-Systemen zur Realisierung der Power Line Kommunikation (PLC) eingesetzt. Die Datenübertragung erfolgt über die AC-Leitungen. Die Installation darf ausschließlich von qualifiziertem Elektrofachpersonal durchgeführt werden.
Lieferumfang
- 1x PLC CCO
- 4x Befestigungsschrauben (M4x10)
- 4x Befestigungsschrauben (ST2.9x25)
- 2x Montageplatten
- 1x Terminal-Stecker
- 1x RS485-Kommunikationsanschluss
- 1x 12V-Netzteil
Sicherheitshinweise
- Trennen Sie vor der Installation alle elektrischen Verbindungen und stellen Sie sicher, dass keine Spannung anliegt.
- Stellen Sie sicher, dass sich der AC-Schalter des Wechselrichters in der Position OFF befindet.
- Sorgen Sie für eine ausreichende Belüftung des Geräts.
- Installieren Sie das Gerät nicht in der Nähe von starken elektromagnetischen Quellen oder Wärmequellen.
Montage
Das Gerät ist für die Wandmontage vorgesehen.
- Verwenden Sie die 4x M4x10 Kreuzschlitzschrauben, um das Gerät an der Wand zu befestigen.
- Das erforderliche Drehmoment für die Schrauben beträgt 1,2 Nm.
Kabelanschluss

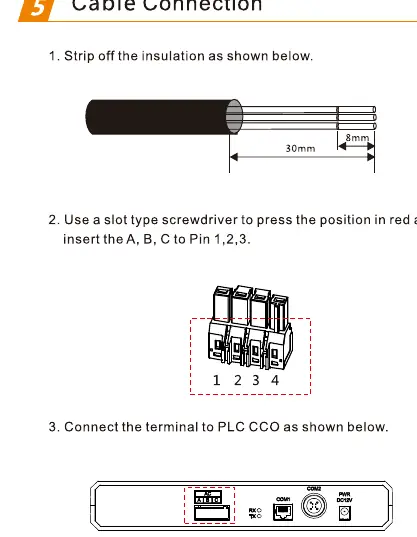

Vorbereitung der Kabel: Isolieren Sie die Kabelenden wie abgebildet ab (30 mm Außenisolierung, 8 mm abisolierte Ader).
Verkabelung:
- Verwenden Sie einen Schlitzschraubendreher, um die Positionen A, B und C in die Pins 1, 2 und 3 des Terminals einzuführen.
- Schließen Sie das Terminal an den PLC CCO an.

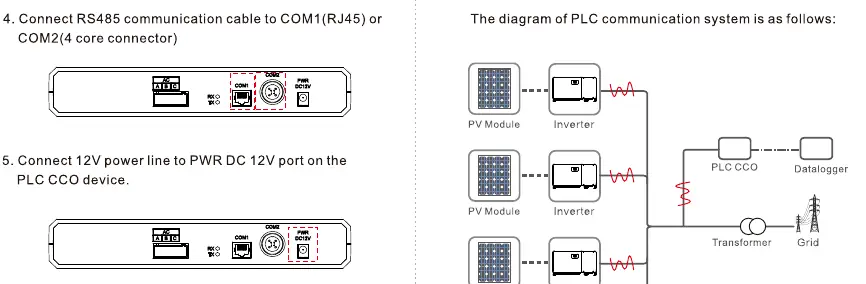

- Verbinden Sie das RS485-Kommunikationskabel mit dem COM1 (RJ45) oder COM2 (4-Pin-Anschluss) Port.
- Schließen Sie das 12V-Netzteil an den PWR DC 12V-Port des Geräts an.
Technische Daten
Das Gerät unterstützt die OFDM-Technologie und verschiedene Modulationsverfahren (BPSK, QPSK, 8QAM, 16QAM, 64QAM). Es verfügt über eine FEC- und CRC-Funktion zur Fehlerkorrektur.
- Eingangsspannung Netzteil: 100V AC - 240V AC, 50Hz/60Hz
- Leistungsaufnahme: < 5W
- Betriebstemperatur: -25°C bis +70°C
- Schutzart: IP20
- Maximale Anzahl anschließbarer PLCs: 60 Einheiten
- Abmessungen: 255 mm x 165 mm x 45 mm
- Gewicht: 485 g
Praktische Hilfe
Typische Probleme
Keine Kommunikation zwischen den Geräten
Überprüfen Sie die RS485-Verkabelung an COM1/COM2 und stellen Sie sicher, dass die Stromversorgung (12V) korrekt angeschlossen ist.
Systemüberhitzung oder instabile Leistung
Stellen Sie sicher, dass das Gerät ausreichend belüftet ist und sich keine Wärmequellen in unmittelbarer Nähe befinden.
Vor der Verwendung
- Stellen Sie sicher, dass der AC-Schalter des Wechselrichters auf 'OFF' steht.
- Überprüfen Sie, dass keine starken elektromagnetischen Quellen in der Nähe sind.
- Stellen Sie sicher, dass keine Wärmequellen in der Nähe sind.
- Verwenden Sie einen Schlitzschraubendreher für die Terminal-Verkabelung.
- Stellen Sie sicher, dass die Kabelenden korrekt abisoliert sind (30mm/8mm).
Technische Daten in der Praxis
- Betriebstemperatur
- -25°C bis +70°C; das Gerät muss innerhalb dieses Bereichs betrieben werden.
- Schutzart IP20
- Das Gerät ist nicht wasserdicht und sollte nur in geschützten Innenbereichen verwendet werden.
- Maximale Anzahl PLCs
- Es können bis zu 60 PLC-Einheiten an ein System angeschlossen werden.
Abbildungen und Diagramme

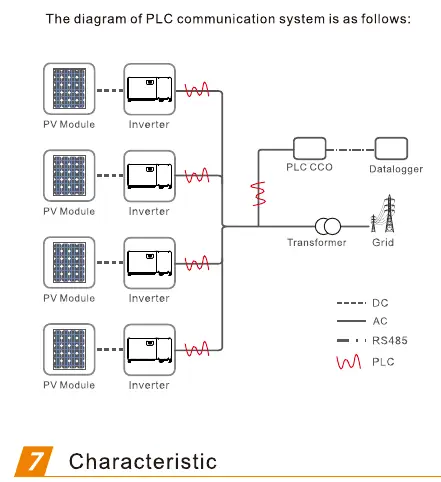

- Das Systemdiagramm zeigt die Verbindung zwischen PV-Modulen, Wechselrichtern, dem PLC CCO und dem Datalogger über die AC-Leitungen.
Modellkompatibilität
- Unterstützt BPSK, QPSK, 8QAM, 16QAM, 64QAM Modulationsverfahren.
- Kompatibel mit 100V-240V AC Stromnetzen.
