AC-Kopplungsanleitung für Sol-Ark Wechselrichter

Erfahren Sie, wie Sie AC-Kopplung mit Sol-Ark Wechselrichtern konfigurieren. Dieser Leitfaden deckt Anschlussmöglichkeiten, Programmierung, Kapazitätsgrenzen und Schaltpläne ab.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die AC-Kopplung ermöglicht die Integration bestehender Wechselrichter in ein Sol-Ark-System. Die empfohlene Anschlussmethode ist der 'Gen Breaker', um Überwachung und Steuerung bei Netzausfällen zu gewährleisten. Die maximale AC-gekoppelte Eingangsleistung beträgt 9,6 kW. S. 2, 3

Wichtigste Schritte

Anschluss am Gen Breaker S. 3
Programmierung Smart Load S. 6, 7

Probleme und Lösungen

AC-Kopplung bei Netzausfall funktioniert nicht

Prüfen Sie, ob das System netzseitig angeschlossen ist (Grid Side). In diesem Fall schaltet das System bei Netzausfall ab.

S. 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Max AC Coupled Input	9.6 kW	Hard limit for AC coupled input.	S. 3

Wo es im PDF steht

Übersicht und Vorteile S. 2
Anschlussmöglichkeiten S. 3, 4
Verkabelungspläne S. 4, 5
Programmierung S. 6, 7

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 4

Seite 5

Seite 6

Seite 7

Wichtige Informationen zur AC-Kopplung

Die AC-Kopplung ermöglicht die Integration bestehender Wechselrichter (z. B. Mikro-Wechselrichter, String-Wechselrichter) in ein Sol-Ark-System. Dies ist besonders bei Nachrüstungen (Retrofit) sinnvoll, um Kosten zu sparen, anstatt das gesamte System neu zu verkabeln. Sol-Ark empfiehlt die AC-Kopplung nur, wenn bereits ein System vorhanden ist; andernfalls wird die DC-Kopplung direkt an die MPPTs des Sol-Ark bevorzugt.

Kapazitätsgrenzen

Die maximale AC-gekoppelte Eingangsleistung für alle Sol-Ark-Wechselrichter beträgt 9,6 kW. Dies ist eine harte Grenze bei Anschluss am Gen-Breaker und wird auch für den Load-Breaker dringend empfohlen. Die kombinierte maximale Eingangsleistung (DC + AC) variiert je nach Modell:

15K: 17 kW DC + 19,2 kW AC = 36,2 kW Gesamt
12K: 13 kW DC + 3 kW AC = 16 kW Gesamt
8K: 11 kW DC + 4 kW AC = 15 kW Gesamt
5K: 6,5 kW DC + 5,5 kW AC = 12 kW Gesamt

Anschlussmöglichkeiten

Es gibt drei Optionen für den Anschluss der AC-gekoppelten Quelle:

Gen Breaker (Empfohlen): Bietet Überwachung der AC-Produktion und die beste Kontrolle durch den Sol-Ark, einschließlich der Annahme von Strom bei Netzausfällen.
Load Breaker: Akzeptiert Strom bei Netzausfällen, bietet jedoch keine Überwachung der Gesamtproduktion. Der Gen-Breaker darf in diesem Fall nicht verwendet werden. Beachten Sie, dass sich die Umschaltzeit bei Netzausfall auf 2 Sekunden erhöht.
Grid Side (Hauptschaltschrank): Das AC-gekoppelte System ist unabhängig. Bei Netzausfall schaltet sich das AC-gekoppelte System ab und produziert keinen Strom.

Programmierung

Die Konfiguration erfolgt im Menü Battery Setup - Smart Load:

For AC Coupled Input to Gen: Aktivieren, wenn die Kopplung am Gen-Breaker erfolgt.
AC couple on load side: Aktivieren, wenn die Kopplung am Load-Breaker erfolgt.
High Frz: Steuert das Frequenz-Curtailment. Empfehlung: 62 Hz für UL 1741SA zertifizierte Geräte, 65 Hz für UL 1741 zertifizierte Geräte.
Smart Load OFF/ON Batt: Diese Werte dienen bei Netzausfall als Sollwerte für das Ein- und Ausschalten der AC-Kopplung, um eine Überladung der Batterie zu verhindern. Empfehlung: ON bei 60-70% SOC, OFF bei 80-90% SOC.

Off-Grid und Parallelbetrieb

Im Off-Grid-Betrieb wird nicht empfohlen, ausschließlich AC-gekoppelte Eingänge zu verwenden. Für eine ordnungsgemäße "Dark Start"-Funktion sollte der Entladungs-Shutdown-Wert auf ca. 20% SOC eingestellt werden. Bei parallelen Sol-Ark-Systemen muss der AC-gekoppelte Eingang an alle parallelen Wechselrichter angeschlossen werden (entweder an den Gen-Breakern oder am Lastpanel).

Praktische Hilfe

Typische Probleme

AC-gekoppeltes System schaltet bei Netzausfall ab

Wenn das System netzseitig (Grid Side) angeschlossen ist, ist dies normal. Für Notstrombetrieb muss die Kopplung am Gen- oder Load-Breaker erfolgen.

Batterieüberladung bei Netzausfall

Stellen Sie sicher, dass 'Smart Load OFF Batt' korrekt konfiguriert ist (80-90% SOC) und niemals niedriger als 'Smart Load ON Batt' eingestellt ist.

Umschaltzeit bei Netzausfall ist zu lang

Bei Anschluss am Load-Breaker erhöht sich die Umschaltzeit auf 2 Sekunden. Dies ist systembedingt.

Vor der Verwendung

Prüfen Sie, ob der AC-gekoppelte Wechselrichter UL 1741 oder UL 1741SA zertifiziert ist.
Wählen Sie den geeigneten Anschlusspunkt (Gen Breaker empfohlen).
Stellen Sie sicher, dass die 'Smart Load' Einstellungen im Batteriemenü konfiguriert sind.
Deaktivieren Sie 'Use gen input as load output' und 'On Grid always on' bei AC-Kopplung am Gen- oder Load-Breaker.
Installieren Sie bei Bedarf CT-Sensoren für die Time-of-Use-Funktion.

Technische Daten in der Praxis

Max AC Coupled Input: Die absolute Obergrenze für AC-gekoppelte Leistung beträgt 9,6 kW.
Smart Load OFF Batt: Batterie-SOC-Grenzwert, bei dem die AC-Kopplung bei Netzausfall abgeschaltet wird.

Abbildungen und Diagramme

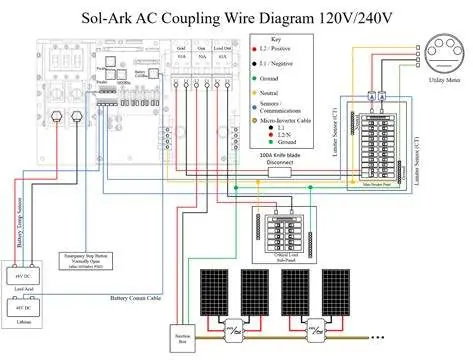

Gen Breaker Diagramm: Zeigt die empfohlene Verkabelung für volle Überwachung und Steuerung.
Load Breaker Diagramm: Zeigt die Verkabelung für Notstrombetrieb ohne Überwachung der Gesamtproduktion.

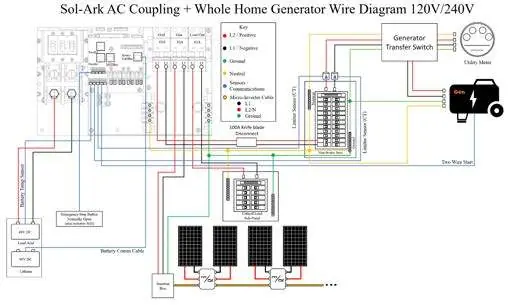

Generator Integration: Zeigt, wie ein Generator und AC-Kopplung gleichzeitig betrieben werden können.

Modellkompatibilität

Alle AC-gekoppelten Wechselrichter müssen UL 1741 oder UL 1741SA zertifiziert sein.
Nicht alle bestehenden Systeme sind für eine Nachrüstung geeignet; konsultieren Sie den Support.
