Installations- und Konfigurationsanleitung für Sol-Ark 15K Pytes V5 Batteriesystem

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Konfiguration des Sol-Ark 15K Wechselrichters in Verbindung mit Pytes V-Serie Batterien. Sie umfasst die Verkabelung, die DIP-Schalter-Einstellungen an der Batterie sowie die notwendigen Software-Einstellungen am Wechselrichter.

Kabelanschluss

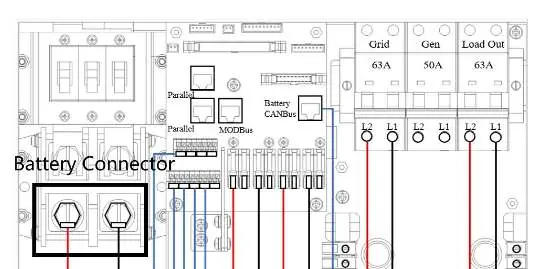

Verbinden Sie die Stromkabel zwischen dem Wechselrichter und der Batterie oder den Sammelschienen. Achten Sie auf die korrekten Kabelquerschnitte:

• Sol-Ark 15K Modell: 4/0 Gauge Stromkabel empfohlen.
• Sol-Ark 8K/12K Modell: 3/0 Gauge Stromkabel empfohlen.

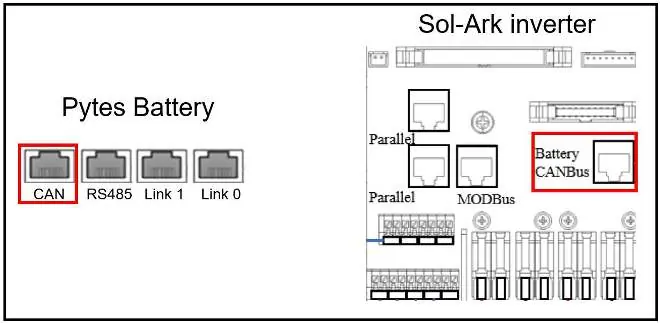

Für die Kommunikation wird ein Standard-Ethernet-Kabel verwendet. Stecken Sie das Batterie-Ende in den CAN-Port der Pytes 48100V Batterie und das Wechselrichter-Ende in den Sol-Ark Battery CANBus-Port.

DIP-Schalter-Konfiguration

Stellen Sie den DIP-Schalter an jeder Master-Batterie gemäß der Abbildung ein. Falls Ihre Batterie nur über vier Hebel verfügt, stellen Sie nur die ersten Hebel entsprechend der Abbildung ein.

Programmierung des Wechselrichters

Um die Batterie im Wechselrichter zu konfigurieren, gehen Sie wie folgt vor:

1. Drücken Sie das Zahnrad-Symbol oben rechts auf dem Bildschirm.
2. Wählen Sie das Menü Battery Setup.
3. Wählen Sie Use Batt% Charged.
4. Wählen Sie BMS Lithium Batt und setzen Sie den Wert auf 00.
5. Aktivieren Sie Activate Battery.
6. Bestätigen Sie die Einstellungen mit OK.

Überprüfung der Kommunikation

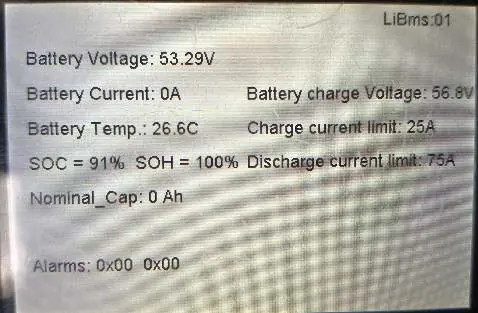

Wenn die Kommunikation zwischen Batterie und Wechselrichter erfolgreich hergestellt wurde, werden spezifische Batterieinformationen (wie Ladezustand SOC, Spannung und Strom) auf dem Bildschirm angezeigt. Weitere Einstellungen wie Grid Setup oder PV-Einstellungen finden Sie im separaten Sol-Ark Wechselrichter-Handbuch.
