Bedienungsanleitung für Solar-Wechselrichter SMA Sunny Highpower Peak3

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Kurzanleitung für den SMA Sunny Highpower Peak3 Solar-Wechselrichter. Es enthält sicherheitsrelevante Informationen sowie grafische Anleitungen für die Installation und Inbetriebnahme. Die vollständige Dokumentation, einschließlich detaillierter Konfigurations- und Wartungsanweisungen, finden Sie als PDF oder eManual auf der Website von SMA Solar Technology AG. Die Arbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Sicherheitshinweise

Beachten Sie unbedingt die folgenden Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden:

• Gefahr durch elektrischen Schlag: Berühren Sie keine spannungsführenden Teile. Trennen Sie das Produkt vor Arbeiten von allen Spannungsquellen und sichern Sie es gegen Wiedereinschalten. Warten Sie 5 Minuten, bevor Sie Komponenten berühren.
• Gefahr durch Feuer und Explosion: Bei Fehlern kann im Inneren ein zündfähiges Gasgemisch entstehen. Führen Sie bei Störungen keine direkten Aktionen am Produkt durch.
• Gewicht des Produkts: Transportieren und heben Sie das Produkt vorsichtig. Nutzen Sie die vorgesehenen Tragegriffe oder Hebevorrichtungen.
• Umgebungsbedingungen: Öffnen Sie das Produkt nur bei Temperaturen über -5 °C und in einer Umgebung, die frei von Sand und Staub ist.

Bestimmungsgemäße Verwendung

Der Sunny Highpower ist ein transformatorloser PV-Wechselrichter. Er wandelt den Gleichstrom der PV-Anlage in netzkonformen Drehstrom um und speist diesen über einen separaten Transformator in das öffentliche Stromnetz ein. Das Produkt ist für den gewerblichen und industriellen Einsatz konzipiert und für den Innen- und Außenbereich geeignet.

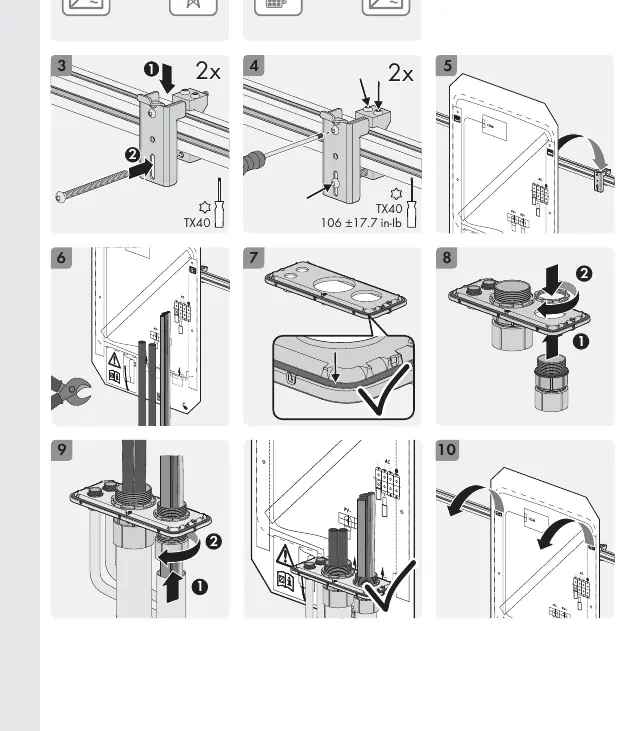

Installation und Montage

Die Installation muss gemäß den grafischen Anweisungen in diesem Dokument erfolgen. Stellen Sie sicher, dass der Montageort für das Gewicht des Geräts (98 kg) ausgelegt ist und die Umgebungstemperatur zwischen -25 °C und +60 °C liegt. Verwenden Sie für die Montage die mitgelieferten Befestigungselemente und achten Sie auf die korrekten Drehmomente.

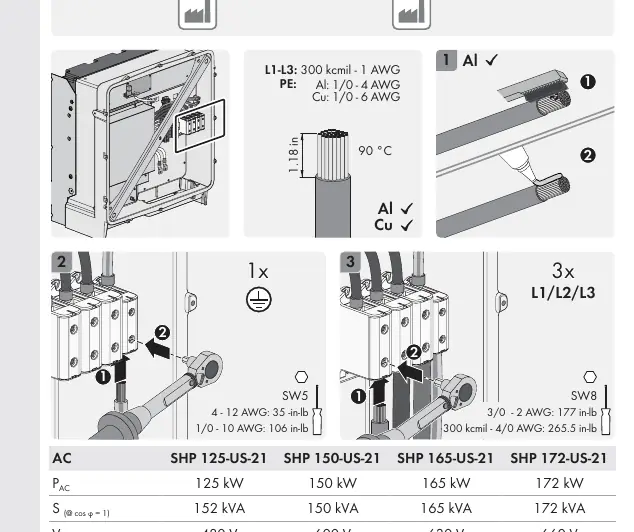

Elektrischer Anschluss

Der Anschluss umfasst den AC-Anschluss, den DC-Anschluss und die Netzwerkanbindung. Achten Sie darauf, dass alle Kabel gemäß den Spezifikationen (z. B. AWG-Querschnitte) angeschlossen werden. Verwenden Sie geeignete Werkzeuge und halten Sie die angegebenen Drehmomente für die Schraubverbindungen ein, um Überhitzung und Brandgefahr zu vermeiden.

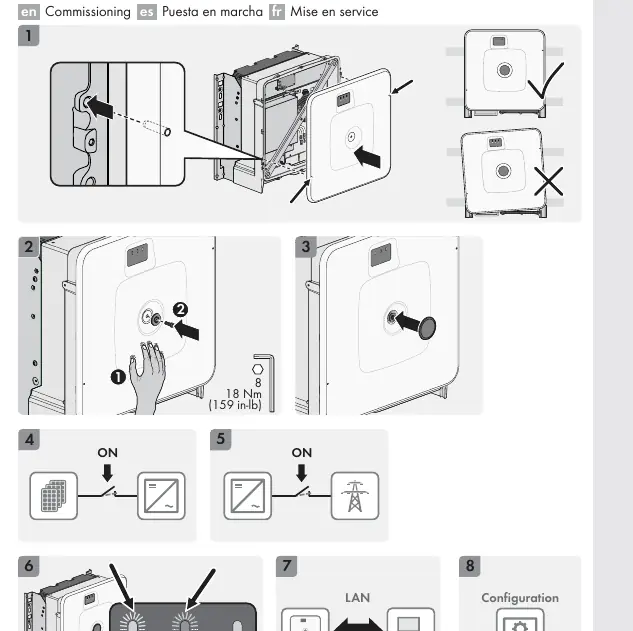

Inbetriebnahme

Nach der Installation erfolgt die Inbetriebnahme über die Benutzeroberfläche. Stellen Sie sicher, dass der nationale Datensatz korrekt konfiguriert ist, um Störungen im PV-System und Probleme mit dem Netzbetreiber zu vermeiden. Der Zugriff auf die Benutzeroberfläche erfolgt über die IP-Adresse oder den Gerätenamen.

Technische Daten

Die technischen Daten, einschließlich maximaler DC-Eingangsspannung (1500 V), AC-Leistung (je nach Modell 125 kW bis 172 kW) und Netzfrequenz (50/60 Hz), finden Sie in den entsprechenden Tabellen im Abschnitt Technische Daten des vollständigen Handbuchs.
