Bedienungsanleitung für Eco-Worthy 1500W Solar-Wechselrichter

Erfahren Sie, wie Sie den Eco-Worthy 1500W Solar-Wechselrichter sicher installieren, anschließen und bedienen. Diese Anleitung enthält wichtige Informationen zu Verkabelung, Fehlercodes und technischen Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Eco-Worthy 1500W Solar-Wechselrichter ist ein Multifunktionsgerät für 24V-Batteriesysteme mit einer Ausgangsleistung von 1500W und einer PV-Ladekapazität von 800W. S. 2

Wichtigste Schritte

Installation der Trennschalter S. 3
Anschluss der Batterie S. 5

Erste Inbetriebnahme

Drücken Sie die POWER ON/OFF-Taste auf dem Bedienfeld. S. 7

Probleme und Lösungen

Fehlercode 1: Batterie-Überspannung

Prüfen Sie, ob die Batteriespannung 30V DC überschreitet.

S. 9

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
1	Batterie-Überspannung	Prüfen Sie Batteriespannung (max 30V DC).	S. 9
4	PV-Eingangsüberspannung	Prüfen Sie, ob PV-Spannung 80V DC überschreitet.	S. 9

Technische Daten

Parameter	Wert	Hinweis	Seiten
Nennleistung	1500W	Ausgangsleistung	S. 10
Batteriespannungsbereich	19.5-30V DC	Betriebsspannung	S. 10

Wo es im PDF steht

Installation S. 3, 4, 5, 6
Technische Daten S. 10

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 4

Seite 5

Seite 5

Seite 7

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation, den Betrieb und die Fehlerbehebung des Eco-Worthy 1500W Solar-Wechselrichters. Das Gerät kombiniert einen DC-AC-Wechselrichter mit einem Solarladeregler. Wichtige Grenzwerte: Die Batteriespannung muss unter 30V DC liegen, und die PV-Eingangsspannung muss unter 75V DC liegen. Die Installation darf nur von qualifiziertem Personal durchgeführt werden.

Sicherheitshinweise

Arbeiten Sie vorsichtig mit Metallwerkzeugen in der Nähe von Batterien, um Kurzschlüsse und Explosionen zu vermeiden.
Trennen Sie vor Wartungs- oder Reinigungsarbeiten alle Kabelverbindungen.
Das Gerät darf nicht zerlegt werden; Reparaturen müssen in einem qualifizierten Servicecenter durchgeführt werden.
Installieren Sie das Gerät nicht auf brennbaren Materialien.

Installation

Wählen Sie einen Montageort auf einer soliden Wand, der auf Augenhöhe liegt, um das Display leicht ablesen zu können. Die Umgebungstemperatur sollte zwischen 0 und 40°C liegen.

Verkabelung

Batterieanschluss: Verbinden Sie den Pluspol über einen Trennschalter (empfohlen: 100A Sicherung) und den Minuspol direkt. Verwenden Sie 10AWG Kabel.
PV-Anschluss: Es wird empfohlen, einen DC-Trennschalter zwischen PV-Modulen und Wechselrichter zu installieren. Verwenden Sie 10AWG Kabel.
AC-Ausgang: Es wird empfohlen, einen AC-Trennschalter zwischen Wechselrichter und Last zu installieren. Verwenden Sie 14AWG Kabel.

Betrieb und Display

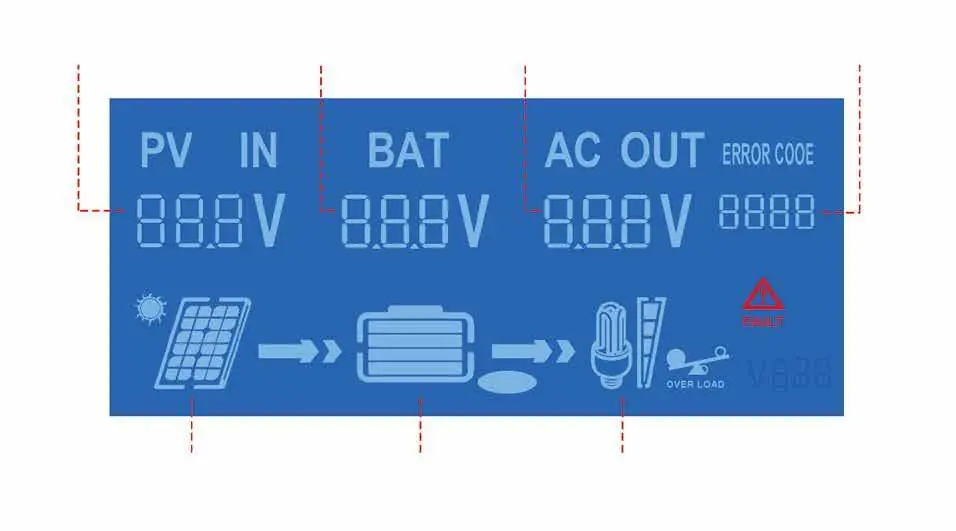

Nach der Installation drücken Sie die POWER ON/OFF-Taste. Das LCD-Display zeigt PV-Spannung, Batteriespannung, AC-Ausgangsspannung und den Arbeitsstatus an. Symbole auf dem Display zeigen den Energiefluss und den Status der Komponenten (PV, Batterie, Last) an.

Fehlerbehebung

Das Gerät zeigt Fehlercodes auf dem Display an. Bei Fehlern wie Batteriespannungsproblemen, Überhitzung des Lüfters oder Kurzschlüssen am AC-Ausgang sollten Sie die Last reduzieren, die Kühlung prüfen oder die Last auf Schäden untersuchen. Bei internen Fehlern (Code 9, 10) kontaktieren Sie bitte den Hersteller.

Praktische Hilfe

Typische Probleme

Batterie-Überspannung (Fehler 1)

Prüfen Sie, ob die Batteriespannung 30V DC überschreitet oder eine externe Ladequelle angeschlossen ist.

Batterie-Unterspannung (Fehler 2)

Reduzieren oder schalten Sie die Last aus, um die Batterie zu laden.

Lüfter-Überhitzung (Fehler 3)

Prüfen Sie die Kühlbedingungen und ob der Lüfter ordnungsgemäß läuft.

AC-Ausgang Kurzschluss (Fehler 7)

Prüfen Sie, ob die Last beschädigt oder kurzgeschlossen ist.

AC-Ausgang Überlast (Fehler 8)

Prüfen Sie, ob die Last zu hoch ist, und reduzieren Sie die Lastleistung.

Vor der Verwendung

Stellen Sie sicher, dass die Batteriespannung unter 30V DC liegt.
Stellen Sie sicher, dass die PV-Eingangsspannung unter 75V DC liegt.
Verwenden Sie für Batterie und PV 10AWG Kabel.
Verwenden Sie für den AC-Ausgang 14AWG Kabel.
Installieren Sie notwendige Trennschalter (DC-Breaker) für Batterie und PV.
Montieren Sie das Gerät auf einer nicht brennbaren Oberfläche.

Technische Daten in der Praxis

Nennleistung: 1500W Ausgangsleistung des Wechselrichters.
Batteriespannungsbereich: 19.5-30V DC für den Betrieb.
PV-Eingangsleistung: Maximal 800W Ladeleistung.
Ausgangswellenform: Reiner Sinuswellenausgang für empfindliche Geräte.

Abbildungen und Diagramme

Das Diagramm zeigt die Verbindung von PV-Modulen, Batterie und Last über entsprechende Trennschalter (DC-Breaker 1 & 2, AC-Breaker 1).
Die Schnittstellenübersicht zeigt die Anschlüsse für Batterie (+/-), AC-Ausgang und PV-Eingang (+/-).

Modellkompatibilität

Geeignet für Blei-Säure- oder Lithium-Batterien mit einer Spannung unter 30V DC.
Nicht auf brennbaren Materialien installieren.
