Installationsanleitung für Huawei SUN2000 150K-MG0 Smart PV Controller

Schnelle Installationsanleitung für den Huawei SUN2000 150K-MG0 Smart PV Controller. Erfahren Sie alles über Montage, Verkabelung, elektrische Anschlüsse und Inbetriebnahme.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Huawei SUN2000 150K-MG0 ist ein Smart PV Controller. Die Installation erfordert die Einhaltung spezifischer Abstände, die korrekte Vorbereitung von PE-, DC-, AC- und Signalkabeln sowie den Anschluss an einen dedizierten AC-Schalter. S. 1, 2

Wichtigste Schritte

  • Montage des Geräts an der Wand S. 1
  • Vorbereitung und Anschluss der Kabel (PE, DC, AC, Signal) S. 1
  • Inbetriebnahme über App oder SmartLogger S. 2

Erste Inbetriebnahme

  • Tragen Sie PSA, schalten Sie DC-Schalter ein und konfigurieren Sie das Gerät über die App. S. 2

Probleme und Lösungen

AC-Schalter löst fälschlicherweise aus

Keine Lasten zwischen Wechselrichter und AC-Schalter anschließen.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
PE-Kabel 50-240 mm² Erforderlicher Querschnitt S. 1
DC-Kabel 4-6 mm² Erforderlicher Querschnitt S. 1
AC-Kabel 95-400 mm² Erforderlicher Querschnitt S. 1

Wo es im PDF steht

  • Installationsanforderungen und Kabelvorbereitung S. 1
  • Elektrische Anschlüsse und Inbetriebnahme S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Kurzanleitung für die Installation und Inbetriebnahme des Huawei SUN2000 150K-MG0 Smart PV Controllers. Es enthält wichtige Sicherheitshinweise und technische Anforderungen für die Montage und Verkabelung. Vor der Installation muss das vollständige Benutzerhandbuch gelesen werden, um Produktinformationen und Sicherheitsvorkehrungen zu verstehen.

Installationsanforderungen

Bei der Installation des Geräts sind folgende Abstände einzuhalten, um eine ordnungsgemäße Belüftung und Wartung zu gewährleisten:

Zusätzliches Montagefoto von Seite 2
Zusätzliches Montagefoto von Seite 2
  • Oben: ≥ 200 mm
  • Seiten: ≥ 600 mm
  • Unten: ≥ 600 mm
  • Vorne: ≥ 1000 mm

Das Gerät sollte in einem Winkel von maximal 75° installiert werden. Achten Sie auf die Tragfähigkeit des Untergrunds (98 kg).

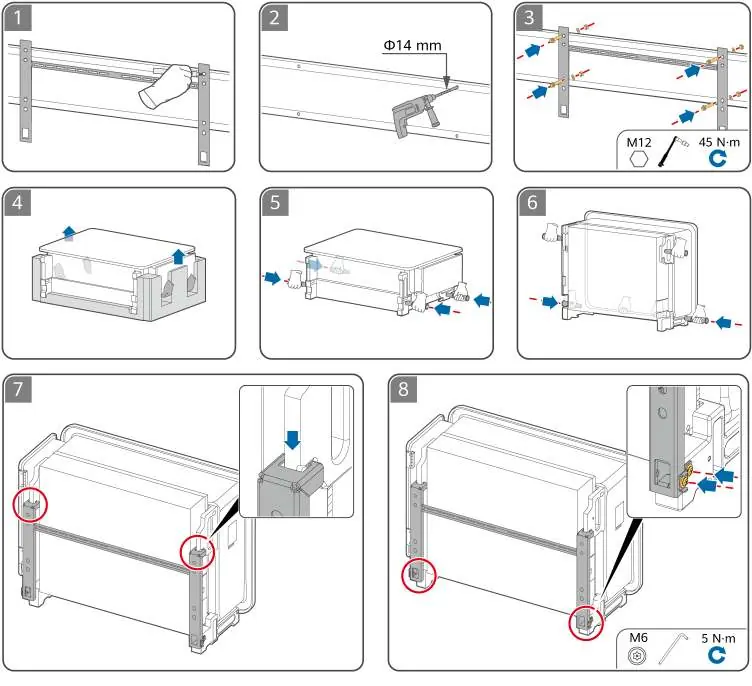

Montage des Geräts

Die Montage erfolgt durch die Befestigung der Halterung an der Wand oder Struktur. Verwenden Sie die mitgelieferte Halterung und bohren Sie Löcher mit einem Durchmesser von 14 mm. Sichern Sie die Halterung mit M12-Schrauben (45 N·m). Hängen Sie den Wechselrichter in die Halterung ein und sichern Sie ihn mit M6-Schrauben (5 N·m).

Schritte zur Montage des Wechselrichters
Schritte zur Montage des Wechselrichters

Vorbereitung der Kabel

Die korrekte Vorbereitung der Kabel ist entscheidend für die Sicherheit und Funktion:

Vorbereitung des PE-Kabels
Vorbereitung des PE-Kabels
  • Schutzkontakt (PE): Verwenden Sie Kabel mit einem Querschnitt von 50-240 mm².
  • DC-Kabel: Verwenden Sie die mitgelieferten PV-Steckverbinder. Kabelquerschnitt 4-6 mm².
  • AC-Kabel: Kabelquerschnitt 95-400 mm². Achten Sie auf die korrekte Abisolierungslänge (L+3 mm).
  • Signalkabel: Verwenden Sie geeignete Kabel für die RS485-Kommunikation.

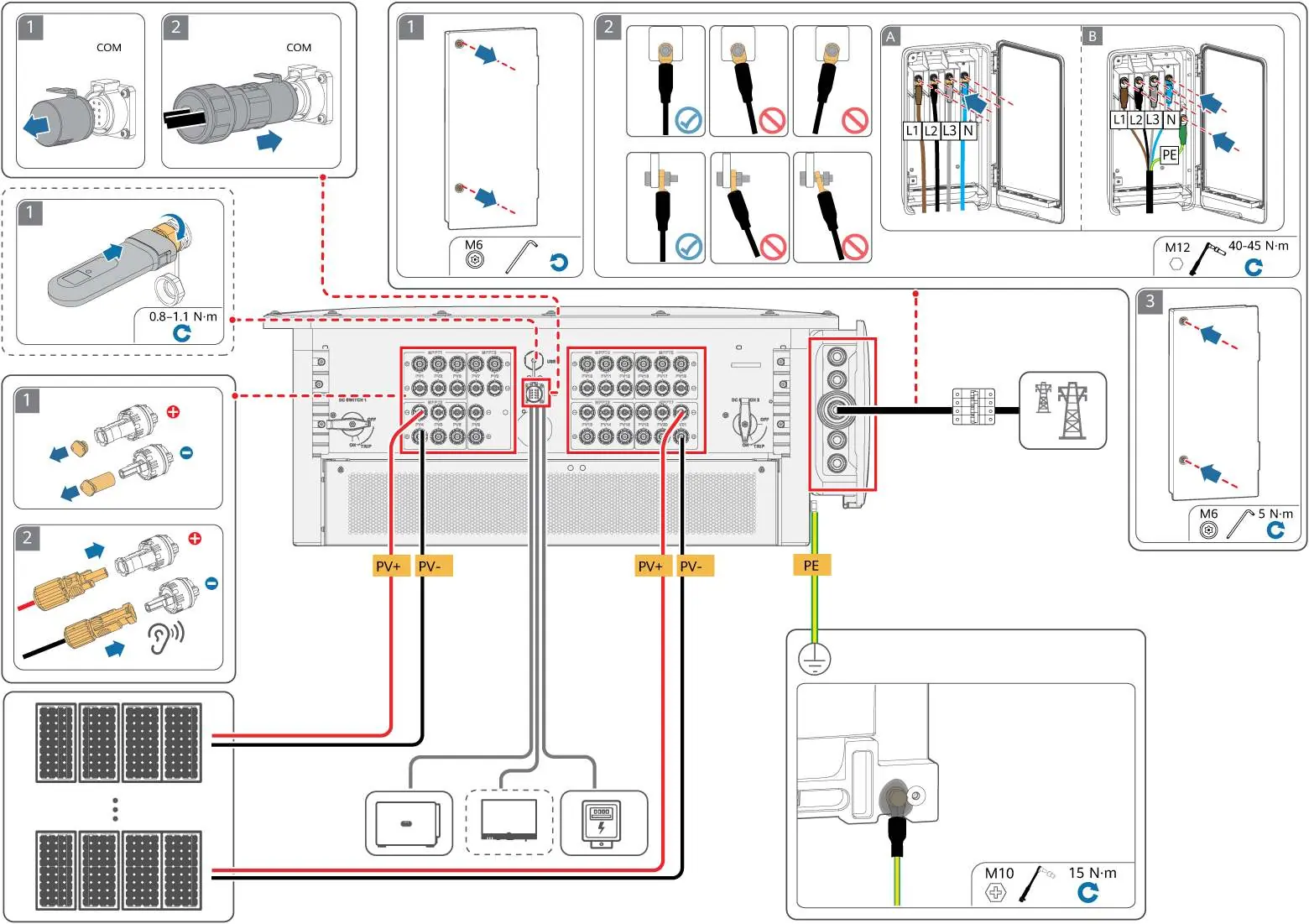

Elektrische Anschlüsse

Schließen Sie die Kabel gemäß den Diagrammen an. Wichtiger Hinweis: Schließen Sie keine Lasten zwischen dem Wechselrichter und dem AC-Schalter an, der direkt mit dem Wechselrichter verbunden ist, da dies zu Fehlauslösungen führen kann. Jedes Gerät muss mit einem eigenen AC-Ausgangsschalter ausgestattet sein.

Elektrische Anschlüsse
Elektrische Anschlüsse

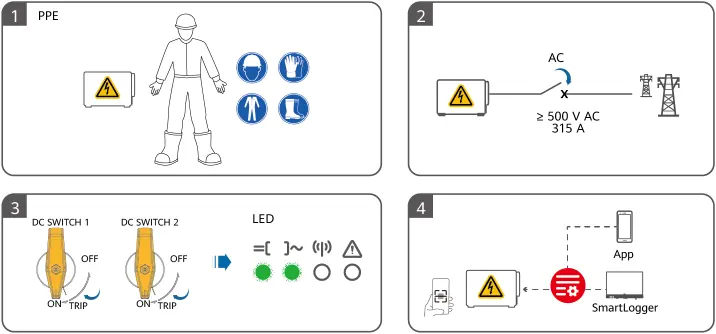

Inbetriebnahme

Nach der Verkabelung erfolgt die Inbetriebnahme:

  1. Tragen Sie persönliche Schutzausrüstung (PSA).
  2. Stellen Sie sicher, dass alle AC- und DC-Schalter ausgeschaltet sind.
  3. Schalten Sie die DC-Schalter ein.
  4. Verwenden Sie die App oder den SmartLogger zur Konfiguration und Überwachung.

Praktische Hilfe

Typische Probleme

AC-Schalter löst fälschlicherweise aus

Schließen Sie keine Lasten zwischen dem Wechselrichter und dem AC-Schalter an, der direkt mit dem Wechselrichter verbunden ist.

AC-Schalter schaltet bei Störungen nicht ab

Verwenden Sie keine AC-Schalter mit Spezifikationen, die über die lokalen Standards oder die Empfehlungen des Herstellers hinausgehen.

Vor der Verwendung

  • Stellen Sie sicher, dass alle Abstände (oben, seitlich, vorne) eingehalten werden.
  • Prüfen Sie, ob der Untergrund das Gewicht von 98 kg tragen kann.
  • Verwenden Sie nur die mitgelieferten PV-Steckverbinder für DC-Kabel.
  • Stellen Sie sicher, dass jedes Gerät einen eigenen AC-Ausgangsschalter hat.
  • Tragen Sie bei der Installation und Inbetriebnahme persönliche Schutzausrüstung (PSA).

Technische Daten in der Praxis

PE-Kabelquerschnitt
50-240 mm² für eine sichere Erdung.
DC-Kabelquerschnitt
4-6 mm² für die PV-Eingangsanschlüsse.
AC-Kabelquerschnitt
95-400 mm² für den AC-Ausgang.

Abbildungen und Diagramme

  • Die Diagramme zeigen die korrekte Abisolierungslänge (L+3 mm) für verschiedene Kabeltypen.
  • Die Anschlusspläne verdeutlichen die Verkabelung von PE, DC, AC und Signalkabeln.
  • Die Montagezeichnungen zeigen die erforderlichen Bohrungen und Schraubmomente (z.B. 45 N·m für M12).

Modellkompatibilität

  • Jeder Wechselrichter benötigt einen eigenen AC-Ausgangsschalter; mehrere Wechselrichter dürfen nicht an denselben Schalter angeschlossen werden.
